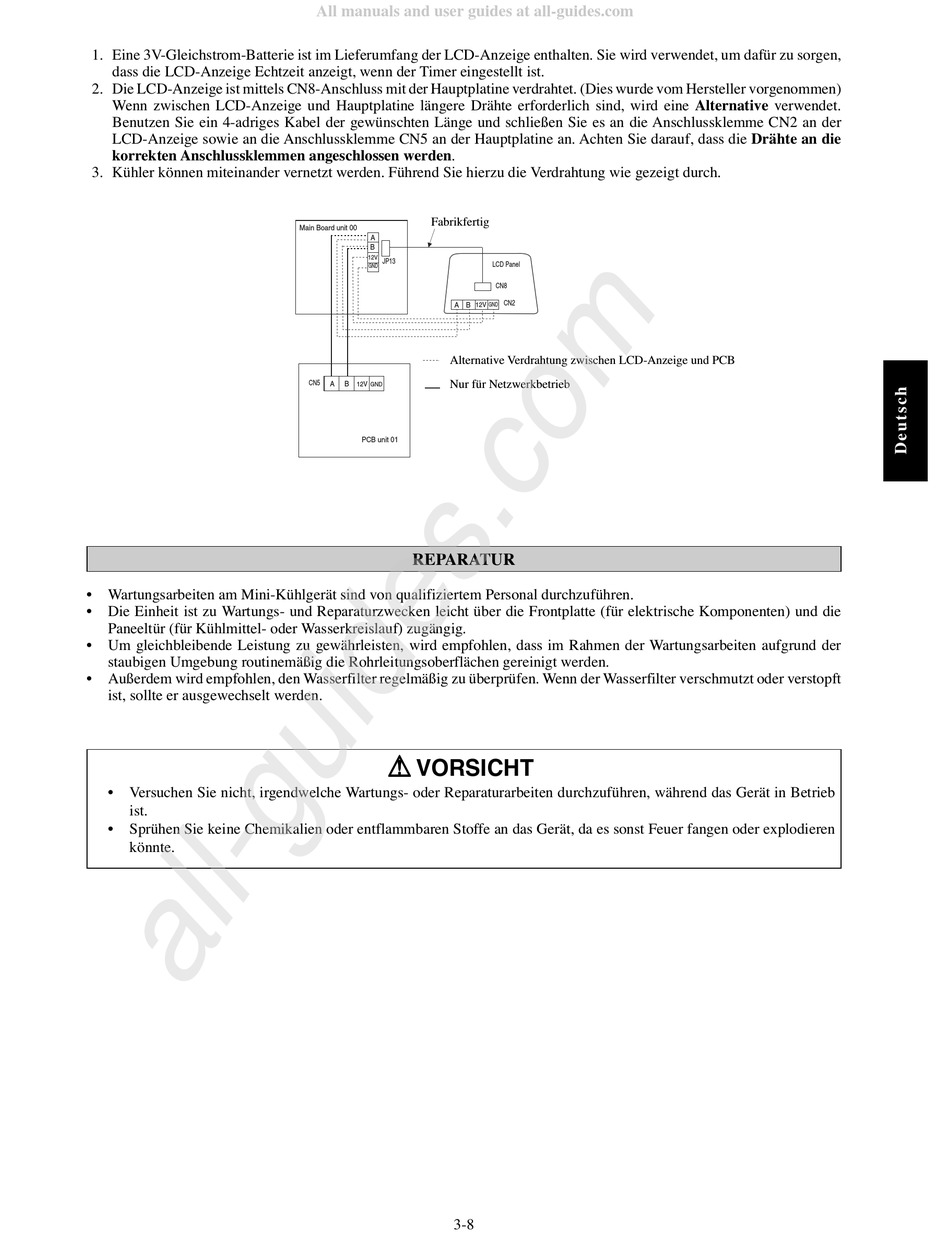

1. Eine 3V-Gleichstrom-Batterie ist im Lieferumfang der LCD-Anzeige enthalten. Sie wird verwendet, um dafür zu sorgen,
dass die LCD-Anzeige Echtzeit anzeigt, wenn der Timer eingestellt ist.
2. Die LCD-Anzeige ist mittels CN8-Anschluss mit der Hauptplatine verdrahtet. (Dies wurde vom Hersteller vorgenommen)
Wenn zwischen LCD-Anzeige und Hauptplatine längere Drähte erforderlich sind, wird eine Alternative verwendet.
Benutzen Sie ein 4-adriges Kabel der gewünschten Länge und schließen Sie es an die Anschlussklemme CN2 an der
LCD-Anzeige sowie an die Anschlussklemme CN5 an der Hauptplatine an. Achten Sie darauf, dass die Drähte an die
korrekten Anschlussklemmen angeschlossen werden.
3. Kühler können miteinander vernetzt werden. Führend Sie hierzu die Verdrahtung wie gezeigt durch.
•
Wartungsarbeiten am Mini-Kühlgerät sind von qualifiziertem Personal durchzuführen.
•
Die Einheit ist zu Wartungs- und Reparaturzwecken leicht über die Frontplatte (für elektrische Komponenten) und die
Paneeltür (für Kühlmittel- oder Wasserkreislauf) zugängig.
•
Um gleichbleibende Leistung zu gewährleisten, wird empfohlen, dass im Rahmen der Wartungsarbeiten aufgrund der
staubigen Umgebung routinemäßig die Rohrleitungsoberflächen gereinigt werden.
•
Außerdem wird empfohlen, den Wasserfilter regelmäßig zu überprüfen. Wenn der Wasserfilter verschmutzt oder verstopft
ist, sollte er ausgewechselt werden.
•
Versuchen Sie nicht, irgendwelche Wartungs- oder Reparaturarbeiten durchzuführen, während das Gerät in Betrieb
ist.
•
Sprühen Sie keine Chemikalien oder entflammbaren Stoffe an das Gerät, da es sonst Feuer fangen oder explodieren
könnte.
All manuals and user guides at all-guides.com
Fabrikfertig
Main Board unit 00
A
B
12V
JP13
GND
A
B
12V
Alternative Verdrahtung zwischen LCD-Anzeige und PCB
Nur für Netzwerkbetrieb
CN5
A
B
12V
GND
PCB unit 01
REPARATUR
! ! ! ! ! VORSICHT
3-8
LCD Panel
CN8
CN2
GND
