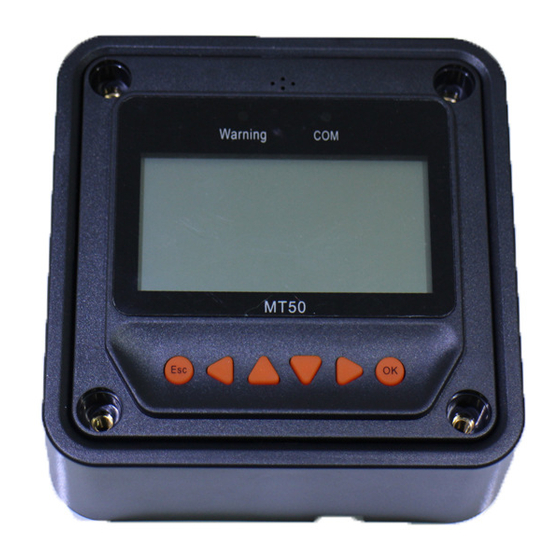

Epever MT50 Benutzerhandbuch
Fernmessgerät
Verwandte Anleitungen für Epever MT50
Inhaltszusammenfassung für Epever MT50

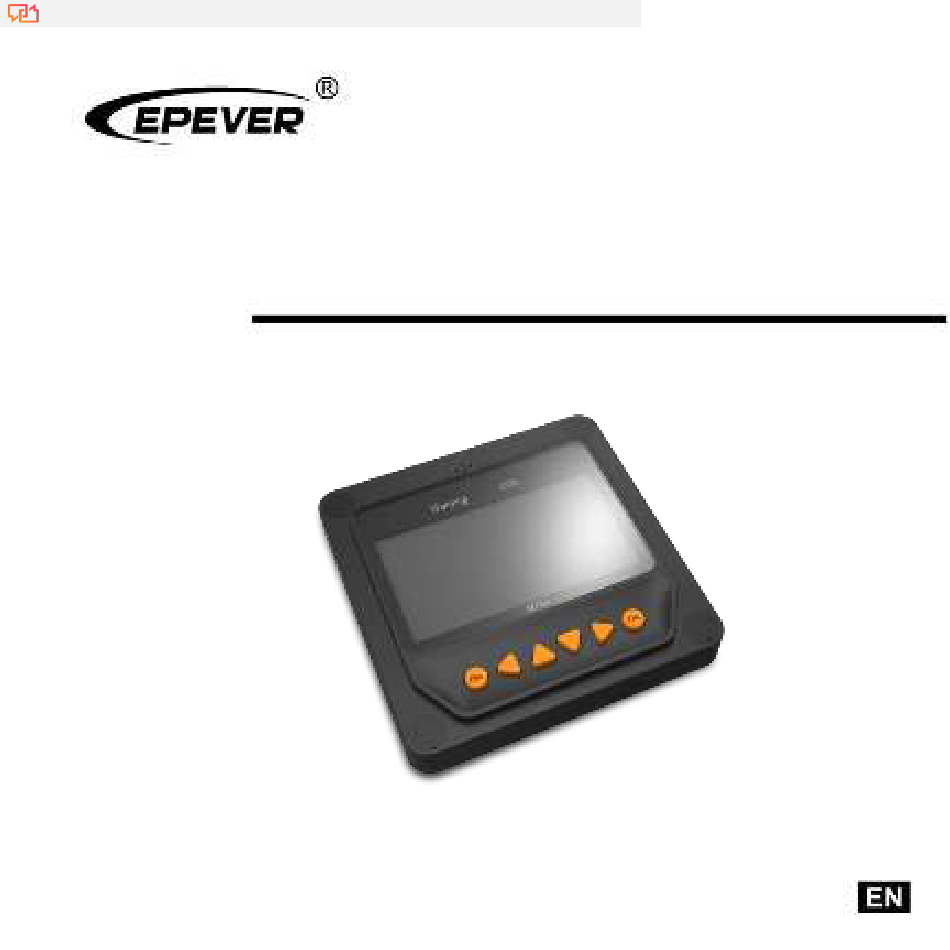

- Seite 1 Übersetzt von Englisch nach Deutsch - www.onlinedoctranslator.com Fernmessgerät Benutzerhandbuch MT50...
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Sicherheitshinweise 1 Allgemeine Informationen 1.1 Funktionen 1.2 Hauptfunktionen 1.3 Empfehlungen 2 Installation 3 Produktmerkmale 4 Bedienung 4.1 Tasten 4.2 Hauptmenü 4.3 Echtzeitüberwachung 4.4 Geräteinformationen 4.5 Testbetrieb 4.6 Steuerparameter 4.7 Einstellung laden 4.8 Geräteparameter 4.9 Gerätepasswort... - Seite 4 4.10 Werksreset 4.11 Fehlerinformationen 4.12 Zählerparameter 5 Technische Daten Anhang Abmessungen...
-
Seite 5: Wichtige Sicherheitsanweisungen
Schadens kann hilfreich sein. Lesen Sie alle Anweisungen und Vorsichtshinweise im Handbuch, bevor Sie mit der Installation beginnen. Halten Sie den MT50 von Regen, starker Sonneneinstrahlung, starkem Staub, Vibrationen, korrosiven Gasen usw. fern starke elektromagnetische Störungen. Lassen Sie kein Wasser in den Fernzähler eindringen. -
Seite 6: Allgemeine Informationen
1. Allgemeine Information 1.1 Funktionen Der MT50-Fernzähler, der mit den mit RS485-Kommunikation ausgestatteten Controllern verwendet wird, kann den Echtzeit-Arbeitsstatus des Controllers überwachen und die Parameter programmieren. Merkmale: Einfach zu installieren und zu bedienen Echtzeitanzeige von Fehleralarmen Lokales Lesen von Echtzeitparametern... -
Seite 7: Empfehlungen
Die Typen sind in der obigen Tabelle aufgeführt. Detaillierte Informationen zu Batterietypen und Einstellungsmethoden finden Sie unter siehe Kapitel4.6 Steuerparameter Hinweis: Installieren Sie den MT50 nicht in einer Umgebung mit starker elektromagnetischer Strahlung Interferenz. Der MT50 wird standardmäßig mit einem RS485-Kommunikationskabel (CC-) geliefert. RS485-RS485-200U). Wenn es an einen Controller angeschlossen ist, der kein Standard-RJ45 ist... -
Seite 8: Installation
2 Installation Abmessungen der Rahmenmontage (mm) Mechanischer Parameter Parameter 114 x 114 x 48,2 mm Gesamtabmessungen Montagemaß 84 x 84 mm Φ5 Terminal... -
Seite 9: Wandmontage
Sockels und richten Sie den Kunststoff auf Expansionsschrauben. Schritt 2:Verwenden Sie vier selbstschneidende ST4,2×32-Gewindebohrer Schrauben zur Befestigung des Rahmens. Schritt 3:Verwenden Sie vier M4×8-Flachkopfschrauben zur Montage der MT50-Oberfläche am Rahmen. Schritt 4:Montieren Sie die vier zugehörigen Schrauben wird in die Schraubenlöcher gesteckt. -
Seite 10: Oberflächen-Montage
Oberflächen-Montage Schritt 1:Suchen und bohren Sie Schraubenlöcher entsprechend der Installationsgröße der Oberfläche. Schritt 2:Verwenden Sie zur Montage des MT50 vier M4x8-Flachkopfschrauben mit Kreuzschlitz und M4-Muttern Oberfläche auf das Panel auftragen. Schritt 3:Montieren Sie die vier zugehörigen weißen Verschlussschrauben in die Schraubenlöcher. -
Seite 11: Produktmerkmale
3 Produktmerkmale Vorderansicht... -
Seite 12: Rückansicht
Rückansicht RJ45-Schnittstelle Modul Funktion VersagenDie Anzeige blinkt bei einem Ausfall der Fehleranzeige angeschlossenen Geräte. Informationen zu Fehlern finden Sie im Controller-Handbuch. Kommunikation Zeigt den Kommunikationsstatus an, wenn MT50 mit dem Indikator Controller verbunden ist. Bedienschnittstelle für Mensch-Maschine-Interaktion. Anzeigebildschirm... -
Seite 13: Überwachungsbildschirm
Zu den Tasten des Messgeräts gehören vier Navigationstasten und zwei Tasten Bedientasten. Beachten Sie die spezifischen Anweisungen im Betriebshandbuch. Mit dem Controller verbinden; Es dient der Kommunikation und der RJ45-Schnittstelle Stromversorgung. Hinweis: Bitte verwenden Sie zum Anschluss des MT50 den mit „MT“ gekennzeichneten Kommunikationsstecker. Überwachungsbildschirm... -
Seite 14: Anweisung
Name Anweisung LCD Bildschirm Nacht Tag- und Nachtsymbole Hinweis: Die Schwellenspannung beträgt 1 V. Wenn die Spannung höher als 1 V ist, ist es Tag. Das Symbol läuft dynamisch, wenn Ladestromsymbol Ladestrom vorhanden ist. Batterie Kapazität dynamisch angezeigt. Hinweis: Wenn der Akku Batteriesymbol tiefentladen ist, wird dieses Symbol als „... - Seite 15 Laden Sie weiter Abladen Ladestatussymbol Hinweis: Drücken Sie im manuellen Modus die Taste „OK“, um die Last ein-/auszuschalten. Zeigt die PV-Spannungs- und PV Bd. und cur. Werte Stromwerte an. Batterie-Vol. und cur. Zeigt die Batteriespannungs- und Werte Stromwerte an. Anzeige der Lastspannungs- und Lade Bd.
-
Seite 16: Bedienung
4 Bedienung 4.1 Tasten Die Tasten sind jeweils (von links nach rechts) „ESC“, „Links“, „Hoch“, „Runter“, „Rechts“ und „OK“-Tasten. Die Bedienung ist im Funktionsschema beschrieben Diagramm unten: Die Standardeinstiegsseite ist der Browsermodus. Drücken Sie die Taste Klicken Sie auf die Schaltfläche und geben Sie das Richtige ein Mit Knöpfen konnte man sich bewegen Geben Sie ein Passwort ein, um in den Änderungsmodus zu gelangen. -
Seite 17: Hauptmenü
Bestätigen und Abbrechen der Änderung der Steuerparameter. 4.2 Hauptmenü Rufen Sie das Hauptmenü auf, indem Sie „Esc“ drücken. Die Tasten „Auf“ und „Ab“ sind jeweils Die Tasten „OK“ und „ESC“ werden verwendet, um den Cursor zur Auswahl der Menüelemente zu bewegen werden jeweils zum Aufrufen bzw. -
Seite 18: Echtzeitüberwachung
4.3 Echtzeitüberwachung Es gibt 13 Seiten unter Echtzeitüberwachung. Bitte überprüfen Sie es wie folgt: 13,8V 13,8V 17,5 V 15,2A 5,2A 10,0A 01.01.2013 02:34:33 DisCh. Energie Verkohlen. Energie Tag: Tag: 0,00 kWh 0,00 kWh 0,00 kWh 0,00 kWh 0,00 kWh 0,00 kWh Gesamt: Gesamt: Batterie... - Seite 19 0,0V Band: Sta.: Verbindung trennen Cur: 0,0A Fehler: Nein 0,0 W Leistung: Merkmale: PWM/MPPT Regler Temp.: 25,0℃ Sta.: Normal Belastung Belastung Sta.: 0,0 V Band: NEIN Cur: 0,0A Fehler: 0,0 W Leistung: Lademodus Information oder Tasten. Weiter machen Betriebstipps:Wechseln Sie zwischen den Zeilen, indem Sie auf drücken Sie können eine Zeile durch Drücken der Tasten oder aufrufen.
-
Seite 20: Geräteinformationen
4.4 Geräteinformationen Nachfolgend werden die Parameter der Regler angezeigt: Rate.Vol: Char.Cur: 10,0A 2,6A Disc.Cur: Betriebstipps: Die Schaltflächen werden jeweils verwendet, um die Suchseite umzublättern nach oben und unten. 4.5 Testbetrieb Am angeschlossenen Solarregler wird ein Lastschaltertest durchgeführt, um festzustellen, ob dies der Fall ist Die Lastleistung ist normal. -
Seite 21: Steuerparameter
Testbetrieb. 4.6 Steuerparameter Über die Steuerparameter werden Such- und Änderungsvorgänge durchgeführt des Solarreglers. Siehe den Umfang des ParametersÄnderung in der Steuerung Parametertabelle und die Seite der Steuerparameter im Diagramm unten: Batt. Typ Temp.-Komp.Koeff Über Volt. Rabatt - 3mv/℃/2V 16,0 V Versiegelt Batt. -
Seite 22: Bleisäure
Li(NiCoMn)O2 (3S/6S/7S/13S-/14S-) Batterie Benutzer - -Wenn der an den MT50 angeschlossene Controller eine Systemspannung von 48 V unterstützt, ist die Als Batterietyp wird LiFePO4 15S/16S und Li(NiCoMn)O2 13S/14S angezeigt. -Wenn Sie den Batterietyp auf „USE“ umstellen, ist der Standardspannungspunkt der entsprechende Spannung, bevor der Batterietyp geändert wird. -
Seite 23: Batteriespannungsparameter
Li(NiCoMn)O2-Serie), der „Temperaturkompensationskoeffizient“ und der „Nennwert“. „Spannung“ kann nicht eingestellt werden. Die Software aktiviert den Schutz automatisch Funktion „Niedrige Temperatur verhindert Laden und Entladen.“ 3) Spannungsparameter Batteriespannungsparameter Die folgenden Parameter werden bei 12 V/25 °C gemessen. Bitte verdoppeln die Werte im 24V-System und multipliziert die Werte mit 4 im 48V-System. Überflutet Einstellung zum Laden des Akkus Versiegelt... -
Seite 24: Unterspannungswarnspannung
12,6 V 12,6 V 12,6 V 9~17V Unterspannung, Wiedereinschaltspannung Unter Spannung 12,2 V 12,2 V 12,2 V 9~17V Warnung Spannung wieder anlegen Unterspannungswarnspannung 12,0 V 12,0 V 12,0 V 9~17V 11,1 V 11,1 V 11,1 V 9~17V Unterspannungsabschaltspannung Entladegrenzspannung 10,6 V 10,6 V 10,6 V 9~17V... - Seite 25 E．Boost-Reconnect-Ladespannung > Low-Voltage-Reconnect-Spannung. Spannungsparameter der Lithiumbatterie Akku-Typ Batterieparameter LFP4S LFP8S LFP15S LFP16S Benutzer ① Über trennen Stromspannung 14,8 V 29,6 V 55,5 V 59,2V 9~17V Stromspannung Ladegrenzspannung 14,6 V 29,2 V 54,7V 58,4 V 9~17V 14,6 V 29,2 V 54,7V 58,4 V 9~17V Überspannung.
- Seite 26 Batterie LNCM LNCM LNCM LNCM LNCM LNCM Batterie Benutzer Parameter ① Über Stromspannung 12,8 V 25,6 V 29,8 V 55,4 V 59,7V 9~17V Spannung abschalten Aufladen Grenze 12,6 V 25,2 V 29,4 V 54,6 V 58,8 V 9~17V Stromspannung Über Stromspannung 12,5 V 25,0 V...
-
Seite 27: A．überspannung
Niedrig Stromspannung 9,3 V 18,6 V 21,7 V 40,3 V 43,4 V 9~17V Spannung abschalten Entladen Grenze 9,3 V 18,6 V 21,7 V 40,3 V 43,4 V 9~17V Stromspannung ① Die Batterieparameter unter dem Batterietyp „Benutzer“ betragen 9‒17 V für LFP4S. Sie sollten für LFP8S x2 und für LFP15S/LFP16S x4 sein. -
Seite 28: Einstellung Laden
Einzelheiten zur Einstellung entnehmen Sie bitte der Bedienungsanleitung oder wenden Sie sich an den Vertrieb Operationen. 4.7 Einstellung laden Auf der Seite „Lasteinstellung“ können die vier Lastbetriebsmodi des eingestellt werden Anschluss Solarregler (Manuell, Licht ein/aus, Licht ein + Timer, Zeitsteuerung) √Manuelle Kontrolle Manuelle Kontrolle Standard ein... -
Seite 29: Einführungen
1. Manuelle Steuerung Einführungen Modus Die Last ist eingeschaltet, wenn die Batteriekapazität ausreichend ist und keine ungewöhnlichen Bedingungen auftreten. Die Last ist ständig ausgeschaltet. 2. Licht ein/aus Der Lastausgang wird automatisch eingeschaltet, wenn gleichzeitig der Balg betätigt wird: Licht an 1. -
Seite 30: Licht-Ein+-Timer
3. Licht-Ein+-Timer Arbeitszeitraum nach Licht laden Arbeitszeit 1 (T1) Die Steuerung schaltet die Last ein Jede Arbeitszeit wird auf „0“ gesetzt; es Arbeitszeit 2 Laden Sie die Arbeitsperiode vor Licht bedeutet, dass dieses Mal nicht mehr (T2) Die Steuerung schaltet die Last ab funktioniert. -
Seite 31: Geräteparameter
4. Zeitkontrolle Steuern Sie die Ein-/Ausschaltzeit der Arbeitszeit1 Zeit Ist Die Arbeiten (T1) Last über den Echtzeituhrmodus. obligatorisches Realisieren Sie die Dual-Timer-Funktion der Lastarbeitszeitintervall. Arbeitszeit2 Laststeuerung durch den Echtzeituhrmodus. Arbeitszeit 2 ist optional. (T2) 4.8 Geräteparameter Über die Geräteparameter kann die Softwareversion des Solarreglers überprüft werden Buchseite. -
Seite 32: Gerätepasswort
Anmerkungen Es zeigt die Software- und Hardware- Versionsnummern des Solarreglers an. Zeigt die Kommunikations-ID-Nummern des AUSWEIS Solarreglers an. Zeigt die Dauer der LCD-Hintergrundbeleuchtung des Schwarzlicht Solarreglers an. Es zeigt die interne Uhr des Solarreglers an. Monat-Tag-Jahr H: M: S 4.9 Gerätepasswort Das Passwort des Solarreglers kann über die Gerätepasswortseite geändert werden. -
Seite 33: Werksreset
4.10 Werksreset Die Standardparameter des Solarladereglers können durch Zurücksetzen auf die Werkseinstellungen wiederhergestellt werden Buchseite. Einschließlich „Steuerparameter“, „Ladeeinstellung“, „Lademodus“ und „Gerät“. „Passwort“ konnte alle auf die Werkseinstellungen zurückgesetzt werden (das werkseitige Standardpasswort von der Geräte ist „000000“). Werkseinstellungen zurückgesetzt ja Nein 4.11 Fehlerinformationen Die Fehlerinformationen des Solarreglers können über den Fehler überprüft werden Informationsseite (es können maximal 15 Fehlermeldungen angezeigt werden). -
Seite 34: Batteriestatus
Allgemeine Fehlerinformationen Fehlertyp Anweisungen LCD Bildschirm Der MOSFET des Lasttreibers ist MOS-Short laden kurzgeschlossen. Lastkreis Der Lastkreis ist kurzgeschlossen. Der Lastkreis ist überstromt. Laden Sie O. Strom. Der PV-Eingangsstrom übersteigt den Eingang O. Strom. Nennstrom. Der MOSFET des Verpolungsschutzes (RPP) RPP Kurz Aufladen ist kurzgeschlossen. -
Seite 35: Zählerparameter
Das Modell, die Software und die Hardwareversion des Messgeräts können über das Messgerät überprüft werden Parameterseite. Und die beiden Parameter (Seiten wechseln, Hintergrundbeleuchtung) können durchsucht werden und auch modifiziert. Zählerpara. Zählerpara. Taye: MT50 Sw-Seiten:000S Version: V1.00+V1.00 Schwarzlicht:020S AudiAlam: AUS gleichzeitig zu Drücken Sie auf der oben genannten „Jeder“-Seite lange... - Seite 36 Zählerpara. LangSel.: En Parameter Bereich Standard Anmerkung Der automatische Umschaltwechselrichter für die Sw-Seiten 0~120S Echtzeitüberwachungsseite 0~999S BKlight Dauer der LCD-Hintergrundbeleuchtung Wechseln Sie die Anzeigesprache der Seite zwischen LangSel. Cn/En Chinesisch und Englisch.
-
Seite 37: Technische Daten
5 Technische Daten Elektrischer Parameter Hintergrundbeleuchtung EIN<23mA Eigenverbrauch Hintergrundbeleuchtung AUS<15mA Mechanischer Parameter 98×98 mm Abmessungen der Frontplatte 114×114 mm Rahmenabmessungen RJ45 Steckertyp Kabellänge (m) Standard: 2 m, längste Länge: 50 m Einfache Packung: 0,23 kg Reingewicht Standardverpackung: 0,32 kg Umweltparameter - 20℃~+70℃... - Seite 38 RJ45-Pin-Definition: Pin-Nr. Definition + 5~12V Stromeingang + 5~12V Stromeingang RS485-B RS485-B RS485-A RS485-A Definitionen der Datenkabel-Pins...
-
Seite 39: Anhang Abmessungen
Anhang Abmessungen Einheit (mm) Änderungen ohne Vorankündigung!Versionsnummer: V3.5... - Seite 40 HUIZHOU EPEVER TECHNOLOGY CO., LTD. Tel.: +86-752-3889706 E-Mail: info@epever.com Website: www.epever.com...
