BEDIENUNGSANLEITUNG

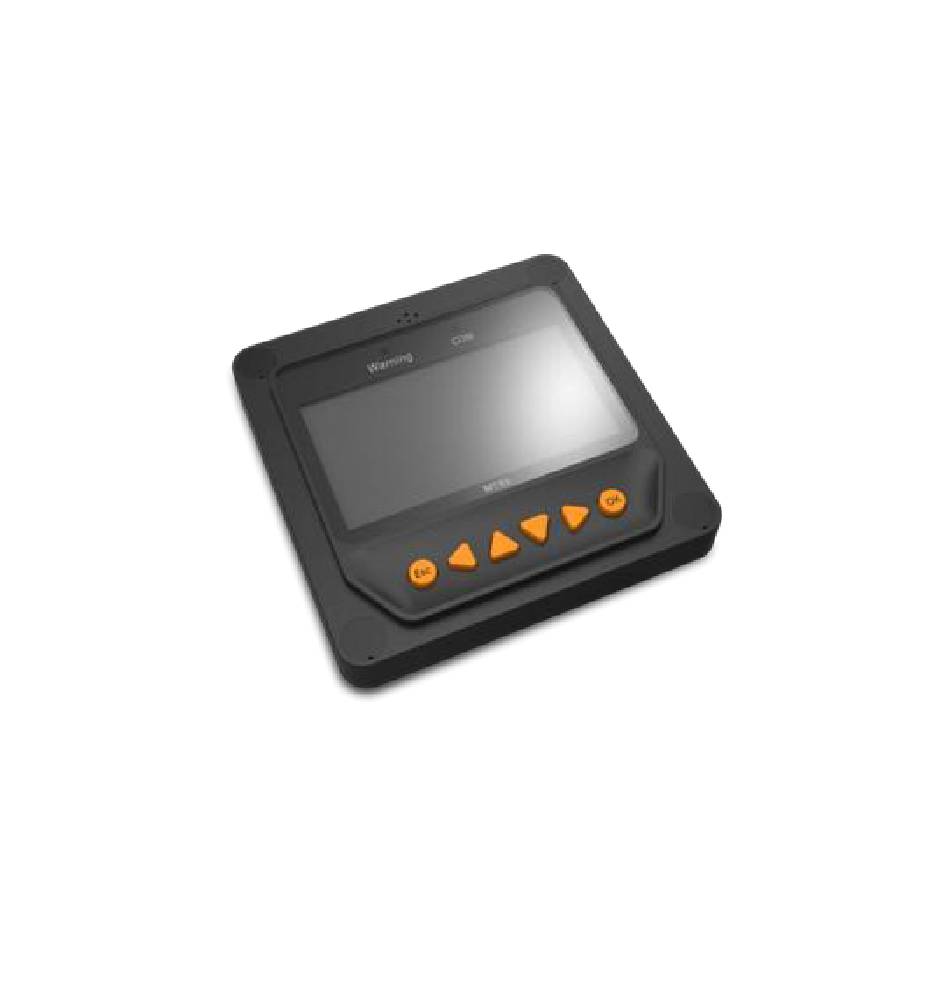

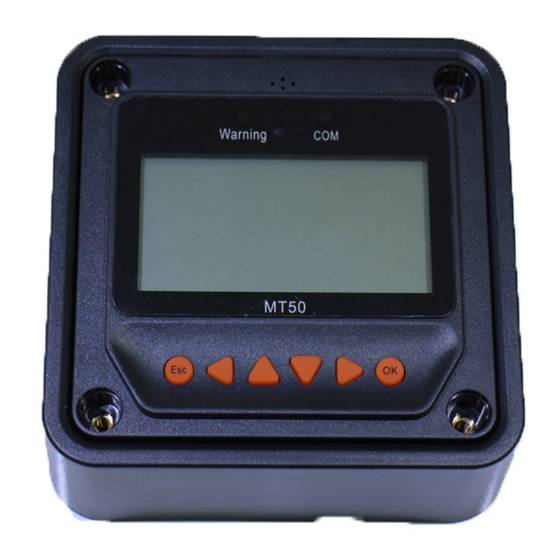

Fernmessgerät: MT50
Vielen Dank, dass Sie sich für unser Produkt entschieden haben!
Diese Anleitung enthält wichtige Informationen und Empfehlungen zur Installation, Verwendung und
Fehlerbehebung usw. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt
verwenden.
Inhaltsverzeichnis
Verwandte Anleitungen für Epever MT50
Inhaltszusammenfassung für Epever MT50
- Seite 1 BEDIENUNGSANLEITUNG Fernmessgerät: MT50 Vielen Dank, dass Sie sich für unser Produkt entschieden haben! Diese Anleitung enthält wichtige Informationen und Empfehlungen zur Installation, Verwendung und Fehlerbehebung usw. Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie das Produkt verwenden.
-
Seite 2: Fernmessgerät
Fernmessgerät MT50... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Wichtige Sicherheitshinweise ..................1 1.1 BEWAHREN SIE DIESE HINWEISE AUF: ............1 1.2 Allgemeine Sicherheitshinweise ................. 1 2 Allgemeine Informationen ................... 2 2.1 Merkmale ......................2 2.2 Hauptfunktionen ....................3 2.3 Empfehlungen ....................3 3 Installation ........................4 3.1 Schritte zur Wandmontage ................5 3.2 Schritte der Aufputzmontage ................ - Seite 4 5.8 Geräteparameter ....................22 5.9 Gerätepasswort ....................23 5.10 Werkseinstellung .................... 23 5.11 Fehlerinformationen ..................24 5.12 Meter-Parameter .................... 25 6 Technische Spezifikationen ..................26 ABMESSUNGEN DES FERNMESSGERÄTS (mm) ............. 28...
-
Seite 5: Wichtige Sicherheitshinweise
Diese Anleitung enthält wichtige Sicherheits-, Installations- und Betriebsanweisungen für das Fernmessgerät. 1.2 Allgemeine Sicherheitshinweise Bitte inspizieren Sie das MT50 gründlich nach der Lieferung. Wenn Schäden erkennbar sind, informieren Sie bitte umgehend das Transportunternehmen oder unser Unternehmen. Ein Foto des Schadens kann hilfreich sein. -
Seite 6: Allgemeine Informationen
2 Allgemeine Informationen 2.1 Merkmale Das neue Fernanzeigegerät MT50 der Solarregler ist ein zugehöriges Anzeigegerät, das sowohl das neueste Kommunikationsprotokoll als auch den Spannungstechnologiestandard von Solarreglern unterstützt. Die Produkte haben viele ausgezeichnete Funktionen: Automatische Identifizierung und Anzeige des Typs, Modells und relevanter Parameterdaten von Reglern;... -
Seite 7: Hauptfunktionen
Funktionen wie die Echtzeitüberwachung der Betriebsdaten und Arbeitsstatus eines Reglers, das Browsen und Ändern von Ladungs- / Entladungssteuerungsparametern, das Einstellen von Geräteparametern und Laststeuerungsparametern sowie die Wiederherstellung der Werkseinstellungen basieren auf LCD-Anzeige und Funktions-Tastenbedienung. 2.3 Empfehlungen ■ Bitte installieren Sie den MT50 nicht in einer Umgebung mit starker elektromagnetischer Interferenz. -
Seite 8: Installation
3 Installation Rahmenmontage-Abmessungen (mm) -
Seite 9: Schritte Zur Wandmontage
Schritt 2: Verwenden Sie vier ST4,2 x 32 selbstschneidende Schrauben, um den Rahmen zu fixieren; Rahmenmontage Schritt 3: Verwenden Sie vier M4 x 8 Linsenkopfschrauben, um MT50 auf dem Rahmen zu montieren; Schritt 4: Setzen Sie die vier zugehörigen Schraubstopfen in die Schraubenlöcher ein. Aufputzmontage... -
Seite 10: Schritte Der Aufputzmontage
Schritt 1: Lokalisieren und bohren Sie Schraubenlöcher entsprechend der Installationsgröße der Oberfläche; Schritt 2: Verwenden Sie vier M4×8 Kreuzschlitz-Pan-Head-Schrauben mit M4 Muttern, um MT50 auf der Oberfläche des Panels zu montieren; Schritt 3: Montieren Sie die vier dazugehörigen weißen Schraubenstopfen in den Schraubenlöchern. -
Seite 11: Produkteigenschaften
4 Produkteigenschaften... - Seite 12 RS485-Kommunikations- und Stromversorgungsschnittstelle Rückansicht Fehleranzeige Die Fehleranzeige blinkt im Falle eines Ausfalls der Anschlussgeräte. Informationen zu Fehlern finden Sie im Handbuch des Controllers.
- Seite 13 Kommunikationsanzeige Zeigt den Kommunikationsstatus an, wenn MT50 mit dem Controller verbunden ist. Anzeigebildschirm Mensch-Maschine-Interaktionsbedienoberfläche. Tasten Die Tasten des Zählers umfassen vier Navigationstasten und zwei Bedienungstasten. Weitere Anweisungen finden Sie im Betriebshandbuch. RJ45-Kommunikations- und Stromversorgungsschnittstellen Kommunikations- und Stromversorgungskabelschnittstellen zur Kommunikationsverbindung mit Controllern.
-
Seite 14: Überwachungsbildschirm
4.1 Überwachungsbildschirm Tag- und Nacht-Symbole -Nacht, -Tag: Die Schwellenspannung beträgt 1V. Höher als 1V ist tagsüber. Ladestrom-Symbol Das Symbol ist dynamisch, wenn ein Ladestrom vorhanden ist. Batterie-Symbol Die Batteriekapazität wird dynamisch angezeigt. Hinweis: Wenn die Batterie überentladen ist, wird das Symbol " "... -
Seite 15: Operation
5 Operation 5.1 Tasten Die Tasten sind von links nach rechts "ESC", "Links", "Hoch", "Runter", "Rechts" und "OK". Die Bedienung wird im folgenden schematischen Bediendiagramm beschrieben: Schematisches Bediendiagramm Die Standard-Einstiegsseite ist der Durchsuchungsmodus. Durch Drücken der "OK" Taste und Eingabe des richtigen Passworts können Sie in den Modifikationsmodus gelangen; die Tasten "Links"... -
Seite 16: Hauptmenü
5.2 Hauptmenü Drücken Sie "Esc", um das Hauptmenü aufzurufen. Die Tasten "Hoch" und "Runter" werden verwendet, um den Cursor zu bewegen und die Menüelemente auszuwählen, "OK" und "ESC" werden verwendet, um die entsprechenden Seiten der Menüelemente zu betreten oder zu verlassen. -
Seite 17: Echtzeitüberwachung
5.3 Echtzeitüberwachung Es gibt 14 Seiten unter Echtzeitüberwachung. Bitte überprüfen Sie diese wie folgt:... - Seite 18 Betriebshinweise: Bewegen Sie sich zwischen den Zeilen durch Drücken der "Auf" oder "Ab" -Tasten. Bewegen Sie sich entlang einer Zeile durch Drücken der "Rechts" oder "Links" -Tasten.
-
Seite 19: Geräteinformationen
5.4 Geräteinformationen Das Produktmodell, die Parameter und die SN-Codes der Regler werden unten angezeigt: Betriebstipps: "Auf" und "Ab" -Tasten werden jeweils verwendet, um die Browse-Seite nach oben und unten zu drehen. 5.5 Testbetrieb Ein Lastschalter-Testbetrieb wird am angeschlossenen Solarregler durchgeführt, um zu sehen, ob der Lastausgang normal ist. -
Seite 20: Steuerparameter
5.6 Steuerparameter Es werden Browse- und Modifikationsvorgänge über die Steuerparameter des Solarladereglers durchgeführt. Siehe den Umfang der Parametermodifikationen in der Tabelle der Steuerparameter und die Seite der Steuerparameter in der folgenden Abbildung:... - Seite 21 Tabelle der Steuerparameter Parameter Standardwert Bereich Batterietyp Versiegelt Versiegelt/Gel/Überflutet/Benutzer Batterie Ah 200Ah 1~999Ah -3mv/℃/2V Temperaturkompensationskoeffizient 0~-9mV Nennspannung Automatisch Automatisch/12V/24V/36V/48V Batteriespannungsparameter (Die Parameter gelten für ein 12V-System bei 25℃. Bitte verwenden Sie das X2 in einem 24V-System, das X3 in einem 36V-System und das X4 in einem 48V-System.) Batterieladeeinstellungen Versiegelt Überflutet...
- Seite 22 dungsspannung Unterspannungswarnung-Spannung 12.2V 12.2V 12.2V 9~17V Niederspannungsabschaltspannung 12.0V 12.0V 12.0V 9~17V Entladelimitspannung 11.1V 11.1V 11.1V 9~17V Equalize-Dauer 10.6V 10.6V 10.6V 9~17V Boost-Dauer 120Min —— 120Min 0~180Min Anmerkungen: 1. Wenn der Batterietyp versiegelt, gel oder überflutet ist, liegt der Einstellbereich für die Equalize-Dauer zwischen 0 und 180 min und für die Boost-Dauer zwischen 10 und 180 min.
-
Seite 23: Lasteinstellung
5.7 Lasteinstellung Die Seite der Lasteinstellung kann verwendet werden, um die vier Lastarbeitsmodi des angeschlossenen Solarreglers einzustellen (Manuell, Licht ein/aus, Licht an+Timer, Zeitsteuerung). - Seite 24 1) Manuelle Steuerung Modus Erläuterungen Last ist die ganze Zeit an, wenn die Batteriekapazität ausreicht und keine abnormalen Bedingungen auftreten. Last ist die ganze Zeit aus. 2) Licht an/aus Wenn die Eingangsspannung des Solarmoduls niedriger als die Licht-An-Spannung Licht-An-Spannung ist, schaltet es automatisch die Lastausgabe ein, (Nacht-Schwelle) wenn die Batteriekapazität ausreicht und keine abnormalen Bedingungen auftreten.
- Seite 25 4) Zeitsteuerung Steuerung der Ein-/Ausschaltzeit der Arbeitszeit1 (T1) Arbeitszeit 1 ist das Last durch den Echtzeituhr-Modus. obligatorische Realisieren Sie die Funktion des Lastarbeitszeitintervall. Arbeitszeit2 (T2) Dualtimers der Laststeuerung durch den Arbeitszeit 2 ist optional. Echtzeituhr-Modus.
-
Seite 26: Geräteparameter
5.8 Geräteparameter Über die Seite der Geräteparameter können Informationen zur Software-Version des Solarladereglers abgerufen werden. Darüber hinaus können Gerätedaten wie die Geräte-ID, die Zeit der LCD-Hintergrundbeleuchtung und die Uhrzeit des Geräts abgerufen und geändert werden. Die Seite der Geräteparameter ist unten dargestellt: Hinweis: Je höher der ID-Wert des angeschlossenen Geräts, desto länger ist das Identifikationsintervall der Meterkommunikation (das maximale Intervall beträgt <6 Minuten). -
Seite 27: Gerätepasswort
5.9 Gerätepasswort Das Passwort des Solarladereglers kann über die Seite "Gerätepasswort" geändert werden. Das Gerätepasswort ist eine 6-stellige Zahl, die vor dem Betreten des Änderungsmodus der Seiten "Regelungsparameter", "Lasteinstellung", "Geräteparameter", "Gerätepasswort" und "Werkseinstellung" erforderlich ist. Die Seite "Gerätepasswort" ist im folgenden Diagramm dargestellt: Hinweis: Das Standardpasswort des Solarladereglers lautet "000000". -
Seite 28: Fehlerinformationen
5.11 Fehlerinformationen Die aktuellen Fehlerinformationen des Solarladereglers können über die Seite "Fehlerinformationen" abgerufen werden (maximal 15 Fehlermeldungen können angezeigt werden). Wenn die Fehler des Solarladereglers behoben sind, werden auch die entsprechenden Fehlerinformationen automatisch gelöscht. Fehlerinformationen Details Load MOS-Short Der MOSFET des Lasttreibers ist kurzgeschlossen. Load Circuit Der Lastkreis ist kurzgeschlossen. -
Seite 29: Meter-Parameter
5.12 Meter-Parameter Über die Seite "Meter-Parameter" können das Modell des Messgeräts, die Software- und Hardwareversionen sowie die Seriennummer geprüft werden. Außerdem können die drei Parameter (Seitenumschaltung, Hintergrundbeleuchtung) eingesehen und geändert werden. Hinweis: Nachdem die Einstellung abgeschlossen ist, wird die automatische Seitenumschaltung erst zehn Minuten später wirksam. -
Seite 30: Technische Spezifikationen
6 Technische Spezifikationen Elektrische Parameter Hintergrundbeleuchtung <65mA Eigenverbrauch Hintergrundbeleuchtung EIN<23mA Hintergrundbeleuchtung AUS<15mA Mechanische Parameter Abmessungen des Frontplatten-Displays 98×98 mm Abmessungen des Rahmens 114×114 mm Anschlusstyp RJ45 Meterkabel Standard 2 m, max. 50 m einfache Verpackung: 0,23 kg; Standardverpackung: Gewicht des Meters 0,32 kg Umweltparameter -20℃~+70℃... -
Seite 31: Definition Der Schnittstellenpins
Definition der Schnittstellenpins Pin-Nr. Definition Stromversorgung +512V Eingang Stromversorgung +512V Eingang RS485-B RS485-B RS485-A RS485-A Datenkabel-Pin-Definitionen... -
Seite 32: Abmessungen Des Fernmessgeräts (Mm)
ABMESSUNGEN DES FERNMESSGERÄTS (mm) Änderungen ohne vorherige Ankündigung! Versionsnummer: V2.3...
