Epever MT50 Handbuch

Wichtige Sicherheitshinweise

BEWAHREN SIE DIESE ANLEITUNG AUF:
Dieses Handbuch enthält wichtige Sicherheits-, Installations- und Bedienungsanleitungen für das Fernmessgerät.

Allgemeine Sicherheitsinformationen

• Bitte überprüfen Sie das MT50 nach der Lieferung gründlich. Sollten Schäden sichtbar sein, benachrichtigen Sie bitte umgehend das Versandunternehmen oder unser Unternehmen. Ein Foto des Schadens kann hilfreich sein.
• Lesen Sie alle Anweisungen und Vorsichtsmaßnahmen im Handbuch, bevor Sie mit der Installation beginnen.
• Halten Sie das MT50 von Regen, direkter Sonneneinstrahlung, starkem Staub, Vibrationen, korrosiven Gasen und intensiven elektromagnetischen Störungen fern.
• Lassen Sie kein Wasser in das Fernmessgerät eindringen.
• Es befinden sich keine vom Benutzer zu wartenden Teile im Inneren des Controllers. Zerlegen Sie es nicht und versuchen Sie nicht, es zu reparieren.

Allgemeine Informationen

Merkmale

Die Fernanzeigeeinheit MT50 der neuen Generation für LSxxxxB(P), VSxxxxBN und TracerxxxxBN(P) Controller ist ein zugehöriges Anzeigegerät, das sowohl das neueste Kommunikationsprotokoll als auch den Spannungstechnologiestandard von Solarladereglern unterstützt. Die Produkte verfügen über viele hervorragende Funktionen:

• Automatisches Identifizieren und Anzeigen von Typ, Modell und relevanten Parameterdaten der Controller;
• Echtzeitanzeige der Betriebsdaten und des Arbeitsstatus der angeschlossenen Geräte in digitaler, grafischer und textlicher Form über ein großformatiges Multifunktions-LCD;
• Direkte, bequeme und schnelle Bedienung über sechs Navigationsfunktionstasten;
• Sowohl Daten als auch Strom fließen über dasselbe Kabel, keine externe Stromversorgung erforderlich;
• Echtzeit-Datenüberwachung und Fernlastumschaltung der Controller sowie Datenanzeige und -änderung von Geräteparametern, Ladekontrollparametern und Lastkontrollparametern;
• Echtzeitanzeige und akustischer Alarm bei Fehlerinformationen der angeschlossenen Geräte;
• Längere Kommunikationsdistanz basierend auf RS485.

Hauptfunktionen

Funktionen wie die Echtzeitüberwachung der Betriebsdaten und des Arbeitsstatus eines Controllers, das Anzeigen und Ändern von Lade-/Entlade-Kontrollparametern, das Einstellen von Geräteparametern und Lastkontrollparametern sowie das Wiederherstellen der Werkseinstellungen, basierend auf LCD-Anzeige und Funktionstastenbedienung.

Empfehlungen

• Bitte bestätigen Sie vor dem Kauf, dass das MT50 nur mit unseren Controllern der Serien LSxxxxB(P), VSxxxxBN und TracerxxxxBN(P) verbunden werden darf;
• Bitte installieren Sie das MT50 nicht in einer Umgebung mit starken elektromagnetischen Störungen.

Installation

Abmessungen der Rahmenmontage (mm)

Schritte zur Wandmontage:
Schritt 1: Lokalisieren und bohren Sie Schraubenlöcher basierend auf den Abmessungen der Rahmenmontage der Basis und setzen Sie die Kunststoff-Spreizdübel ein;
Schritt 2: Verwenden Sie vier ST4.2×32 selbstschneidende Schrauben, um den Rahmen zu befestigen;

Rahmenmontage

Schritt 3: Verwenden Sie vier M4×8 Flachkopfschrauben, um die MT50-Oberfläche auf dem Rahmen zu montieren;
Schritt 4: Setzen Sie die vier dazugehörigen Schraubstopfen in die Schraubenlöcher ein.

Oberflächenmontage

Schritte der Oberflächenmontage:
Schritt 1: Lokalisieren und bohren Sie Schraubenlöcher basierend auf der Installationsgröße der Oberfläche;
Schritt 2: Verwenden Sie vier M4×8 Kreuzschlitz-Flachkopfschrauben mit M4-Muttern, um die MT50-Oberfläche auf die Platte zu montieren;
Schritt 3: Setzen Sie die vier dazugehörigen weißen Schraubstopfen in die Schraubenlöcher ein.

Oberflächenmontage

Hinweis: Berücksichtigen Sie bei der Installation den Steck-/Abziehbereich des Kommunikationskabels und die Kabellänge, um sicherzustellen, dass sie angemessen sind.

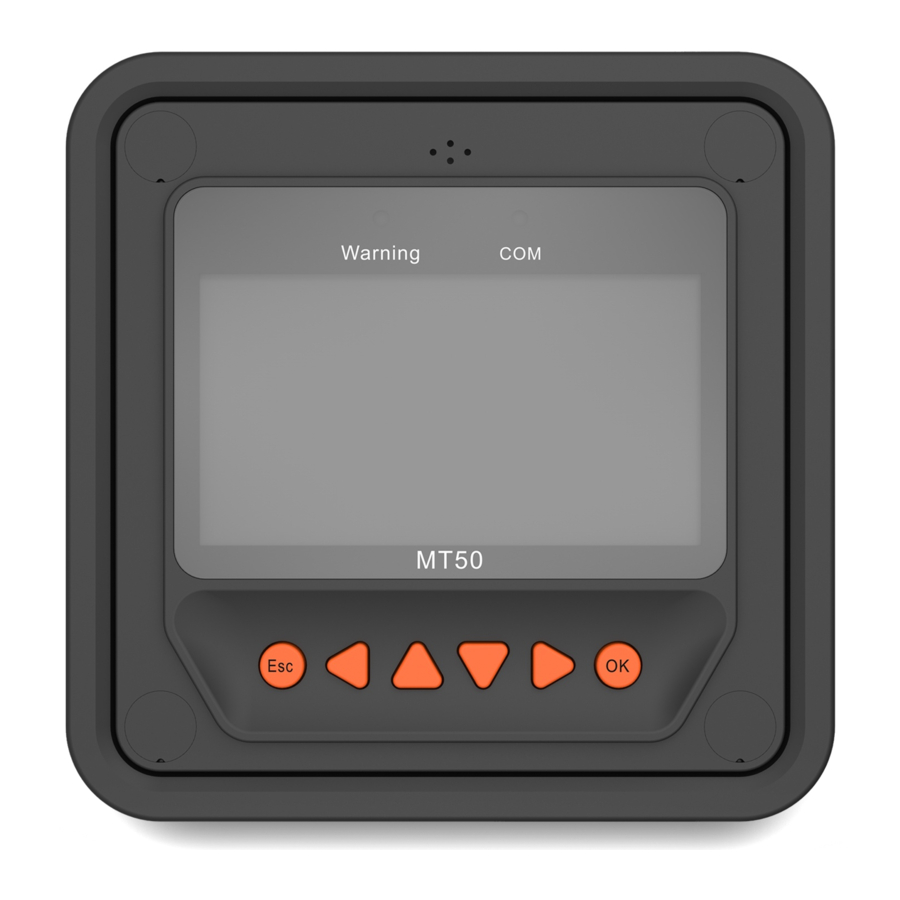

Produktmerkmale

RS485 Kommunikations- und Stromversorgungsschnittstelle

Rückansicht

Fehleranzeige
Die Fehleranzeige blinkt bei einem Fehler der angeschlossenen Geräte. Informationen zu Fehlern entnehmen Sie bitte dem Controller-Handbuch.

Alarm
Akustischer Fehleralarm, kann aktiviert oder deaktiviert werden.

Kommunikationsanzeige
Zeigt den Kommunikationsstatus an, wenn das MT50 mit dem Controller verbunden ist.

Anzeigebildschirm
Mensch-Maschine-Interaktionsoberfläche.

Tasten
Die Tasten des Messgeräts umfassen vier Navigationstasten und zwei Bedientasten. Spezifische Anweisungen finden Sie im Bedienungshandbuch.

RJ45 Kommunikations- und Stromversorgungsschnittstellen
Schnittstellen für Kommunikations- und Stromversorgungskabel, verwendet für die Kommunikationsverbindung mit Controllern.

Hinweis: Bitte verwenden Sie den Kommunikationsstecker, der mit "MT" (MT) gekennzeichnet ist, um das MT50 anzuschließen.

Überwachungsbildschirm

Tag- und Nachtsymbole

-Nacht, Tag: Die Schwellenspannung beträgt 1V. Höher als 1V ist Tag.

Symbol für Ladestrom
Das Symbol wird dynamisch angezeigt, wenn Ladestrom vorhanden ist.

Batteriesymbol
Die Batteriekapazität wird dynamisch angezeigt

Hinweis: Wenn die Batterie sich im Tiefentladungsstatus befindet, wird das Symbol "" angezeigt.

Batteriestatus-Symbole
-Normalspannung, -Unterspannung, -Tiefentladung.

Symbol für Laststrom
Das Symbol wird dynamisch angezeigt, wenn Entladestrom vorhanden ist.

Laststatus-Symbol

-Last Ein, -Last Aus.

Hinweis: Im manuellen Modus wird durch Drücken der Taste "OK" (OK) der Laststatus zwischen "ON" (EIN) und "OFF" (AUS) umgeschaltet.

Bedienung

Tasten

Die Tasten sind jeweils (von links nach rechts) "ESC" (ESC), "Left" (Links), "Up" (Hoch), "Down" (Runter), "Right" (Rechts) und "OK" (OK) Tasten. Die Bedienung wird im untenstehenden schematischen Betriebsdiagramm beschrieben:

Schematisches Betriebsdiagramm
Die Standard-Einstiegsseite ist der Browsing-Modus. Durch Drücken der Taste und Eingabe des korrekten Passworts gelangen Sie in den Bearbeitungsmodus; die und Tasten können verwendet werden, um den Cursor zu bewegen, die und Tasten können verwendet werden, um die Parameterwerte zu ändern, wenn sich der Cursor an der aktuellen Position befindet; die und Tasten können schließlich verwendet werden, um die Änderung der Steuerparameter jeweils zu bestätigen und abzubrechen.

Hauptmenü

Rufen Sie das Hauptmenü durch Drücken von "Esc" (ESC) auf. Die Tasten "Up" (Hoch) und "Down" (Runter) werden jeweils verwendet, um den Cursor zu bewegen und Menüpunkte auszuwählen. Die Tasten "OK" (OK) und "ESC" (ESC) werden jeweils verwendet, um die entsprechenden Seiten der Menüpunkte aufzurufen oder zu verlassen.

1. Monitoring (Überwachung)
2. Device Info. (Geräteinformationen)
3. Test Operation (Testbetrieb)
4. Control Para. (Steuerparameter)

5. Load Set (Lasteinstellungen)
6. Device Para (Geräteparameter)
7. Device PSW. (Gerätepasswort)
8. Factory Reset (Werksreset)

9. Failure Info. (Fehlerinformationen)
10. Meter Para. (Zählerparameter)

Echtzeitüberwachung

Es gibt 14 Seiten unter Echtzeitüberwachung. Bitte überprüfen Sie diese wie folgt:

Bedienungstipps:
Wechseln Sie zwischen den Zeilen durch Drücken der Tasten "Up" (Hoch) oder "Down" (Runter). Bewegen Sie sich entlang einer Zeile durch Drücken der Tasten "Right" (Rechts) oder "Left" (Links)

Geräteinformationen

Das Produktmodell, die Parameter und der SN-Code der Controller werden unten angezeigt:

Bedienungstipps: und Tasten werden jeweils verwendet, um die Browsing-Seite nach oben und unten zu blättern.

Testbetrieb

Der Lastschalter-Testbetrieb wird am angeschlossenen Solarregler durchgeführt, um zu prüfen, ob der Lastausgang normal ist. Der Testbetrieb beeinflusst nicht die Arbeitseinstellungen unter tatsächlicher Last, was bedeutet, dass der Solarregler den Testmodus verlässt, wenn die Bedienoberfläche des Tests verlassen wird.

Bedienungstipps: Rufen Sie die Seite auf und geben Sie das korrekte Passwort ein; verwenden Sie die und Tasten, um die Ein/Aus-Statuswerte zu ändern, während Sie die und Tasten jeweils verwenden, um den Testbetrieb zu bestätigen und abzubrechen.

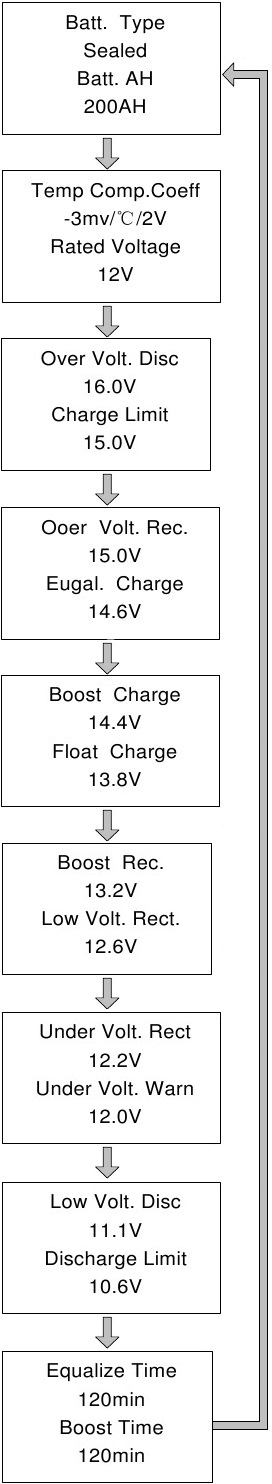

Steuerungsparameter

Durchsuchungs- und Änderungsoperationen werden an den Steuerungsparametern des Solarladereglers durchgeführt. Den Umfang der Parameteränderung finden Sie in der Tabelle der Steuerungsparameter und die Seite der Steuerungsparameter im Diagramm unten:

Tabelle der Steuerungsparameter

Batteriespannungsparameter
(Parameter gelten für ein 12V-System bei 25℃, bitte verwenden Sie X 2 bei 24V, X 3 bei 36V und X 4 bei 48V-Systemen)

Hinweise:

1. Wenn der Batterietyp Sealed, Gel oder Flooded ist, beträgt der Einstellbereich für die Ausgleichsdauer 0 bis 180 Minuten und für die Boost-Dauer 10 bis 180 Minuten.
2. Die folgenden Regeln müssen beachtet werden, wenn die Parameterwerte im Batterietyp User geändert werden (der werkseitige Standardwert ist derselbe wie der Typ Sealed):
   1. Überspannungs-Trennung > Ladebegrenzungsspannung ≥ Ausgleichsladespannung ≥ Boost-Ladespannung ≥ Erhaltungsladespannung > Boost-Wiederverbindungs-Ladespannung.
   2. Überspannungs-Trennung > Überspannungs-Wiederverbindungsspannung
   3. Niederspannungs-Wiederverbindungsspannung > Niederspannungs-Trennung ≥ Entladebegrenzungsspannung.
   4. Unterspannungs-Warnung Wiederverbindungsspannung > Unterspannungs-Warnspannung ≥ Entladebegrenzungsspannung.
   5. Boost-Wiederverbindungs-Ladespannung > Niederspannungs-Trennung.

HINWEIS: Bitte beachten Sie die Bedienungsanleitung oder kontaktieren Sie den Vertrieb für Details zur Einstellung.

Lasteinstellung

Die Seite Lasteinstellung kann verwendet werden, um die vier Lastbetriebsmodi des angeschlossenen Solarladereglers (Manuell, Licht Ein/Aus, Licht Ein+Timer, Zeitsteuerung) einzustellen.

Manuelle Steuerung

Licht Ein/Aus

Licht Ein + Timer

Zeitsteuerung

Geräteparameter

Die Software-Versionsinformationen des Solarladereglers können über die Seite Geräteparameter überprüft werden, und Gerätedaten wie Geräte-ID, LCD-Hintergrundbeleuchtungszeit des Geräts und Geräteuhr können überprüft und geändert werden. Die Seite Geräteparameter im Diagramm unten:

Hinweis: Je größer der ID-Wert des angeschlossenen Geräts ist, desto länger ist das Kommunikations-Identifikationsintervall des Meters (das maximale Intervall beträgt

Gerätepasswort

Das Passwort des Solarladereglers kann über die Seite des Gerätepassworts geändert werden; das Gerätepasswort ist eine 6-stellige Zahl, die erforderlich ist, bevor der Änderungsmodus der Seiten "Control parameter" (Steuerungsparameter), "Load setting" (Lasteinstellung), "Device parameter" (Geräteparameter), "Device password" (Gerätepasswort), "Factory reset" (Werksreset) aufgerufen wird. Die Seite des Gerätepassworts im Diagramm unten:

Hinweis: Das Standardpasswort des Solarladereglers ist "000000" (000000)

Werksreset

Die Standardparameterwerte des Solarladereglers können über die Seite Werksreset wiederhergestellt werden, was bedeutet, dass die "Control parameter" (Steuerungsparameter), "Load setting" (Lasteinstellung), "Charge mode" (Lademodus) und "Device password" (Gerätepasswort) der Geräte auf die Werkseinstellungen zurückgesetzt werden können (das Werkstandardpasswort der Geräte ist "000000" (000000)).

Fehlerinformationen

Die aktuellen Fehlerinformationen des Solarladereglers können über die Seite Fehlerinformationen überprüft werden (maximal 15 Fehlermeldungen können angezeigt werden); wenn die Fehler des Solarladereglers behoben sind, werden die entsprechenden Fehlerinformationen ebenfalls automatisch gelöscht.

Zählerparameter

Das Zählermodell, die Software- und Hardwareversion sowie die SN NO. können über die Seite Zählerparameter überprüft werden. Und die drei Parameter (Seitenwechsel, Hintergrundbeleuchtung, Akustischer Alarm) können ebenfalls angezeigt und geändert werden.

Hinweis: Wenn die Einstellung abgeschlossen ist, wird die automatische Seitenumschaltung erst nach zehn Minuten wirksam.

Technische Daten

Elektrische Parameter

Mechanische Parameter

Umgebungsparameter

Definitionen der Schnittstellenpins

Datenkabel-Pin-Definitionen

ABMESSUNGEN DES FERNZÄHLERS (mm)

Änderungen vorbehalten! Versionsnummer: V2.1

BEIJING EPSOLAR TECHNOLOGY CO.,LTD.
Tel: +86-10-82894112 / 82894962
Fax: +86-10-82894882
E-Mail: info@epsolarpv.com
Webseite: http://www.epever.com/
