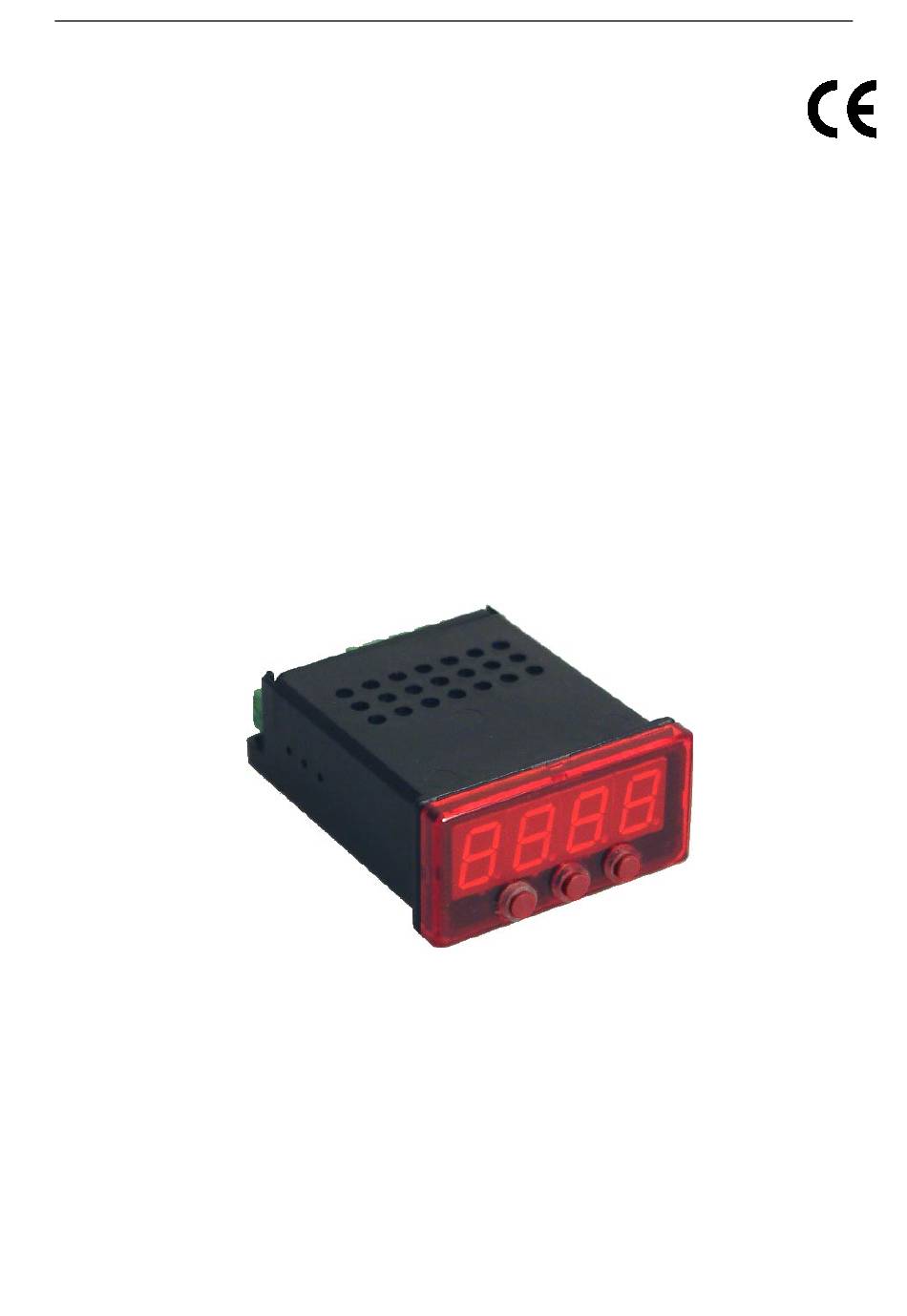

- Seite 1 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 1 v. 20 Anschluß- und Bedienungsanleitung GIR 230 FR Version 1.1...
-
Seite 2: Inhaltsverzeichnis
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 2 v. 20 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Frequenzsignals ........................5 3.3.2. -
Seite 3: Sicherheitsbestimmungen
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 3 v. 20 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden. -
Seite 4: Einführung
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 4 v. 20 2. Einführung Das GIR 230 FR ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - Frequenz (TTL oder Schaltkontakt) Zusätzlich stehen drei Schaltausgänge (2 * Relais, 1 * NPN-Ausgang) zur Verfügung, die als 2-Punkt-Regler, 3-Punkt-Regler, 2-Punkt-Regler mit Min-... -
Seite 5: Eingangssignal Anschließen
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 5 v. 20 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines Frequenzsignals Bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unterschiedli-... -
Seite 6: Anschluß Eines Zählsignals
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 6 v. 20 3.3.2. Anschluß eines Zählsignals Wie bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unter- schiedlichen Eingangs-Signalarten ausgewählt werden. Der Anschluß des Sensorsignals für Zählsignal erfolgt wie bei Frequenz- und Drehzahlmessung. -
Seite 7: Schaltausgänge Anschließen
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 7 v. 20 3.4. Schaltausgänge anschließen Die Schaltausgänge sind abhängig von der in der Geräte-Konfiguration gewählten Ausgangs- funktion den Schalt-/Alarmfunktionen des Gerätes zugeordnet. (siehe hierzu Kapitel 4.2) Hinweis: Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfiguration zu vermeiden, empfehlen wir den Anschluß... -
Seite 8: Konfiguration Des Gerätes
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 8 v. 20 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. -
Seite 9: Frequenzmessung (Ttl, Schaltkontakt)
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 9 v. 20 4.2. Frequenzmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Frequenzmessung. Diese Anweisung setzt voraus, daß Sie, entsprechend der Anweisung unter Kapitel 4.1. als Meßart “FrEq“ gewählt haben. In der Anzeige muß “SEnS“ stehen. -
Seite 10: Drehzahlmessung (Ttl, Schaltkontakt)
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 10 v. 20 4.3. Drehzahlmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Drehzahlmessung. Diese Anweisung setzt voraus, daß Sie, entsprechend der Anweisung unter Kapitel 4.1. als Meßart “rPn“ gewählt haben. In der Anzeige muß “SEnS“ stehen. - Seite 11 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 11 v. 20 Durch die Eingabe eines Vorteilers von 1000 gelangt jeder tausendste Impulse zur Weiterverarbeitung – mit somit 5000 Werten ist der Meßbereich des Gerätes noch nicht überschritten. Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder “diu“.
-
Seite 12: Ausgangsfunktion Auswählen
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 12 v. 20 4.5. Ausgangsfunktion auswählen In der Anzeige steht nun “outP“. (Output) Mit Taste 2 oder Taste 3 (mittlere bzw. rechte Taste) die gewünschte Ausgangsfunktion auswählen. Entsprechend der Auswahl werden die Ausgänge wie folgt belegt. -
Seite 13: Schaltpunkte Bzw. Alarmgrenzen Einstellen
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 13 v. 20 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. -
Seite 14: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 14 v. 20 Mit Taste 1 eingestellten Schaltpunkt bestätigen. In der Anzeige steht wieder “2.off“. Damit ist die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie die Taste 1 um die Einstellung abzuschließen und zur Anzeige des Meßwertes umzuschalten. -
Seite 15: Min-/Max-Alarm
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 15 v. 20 5.3. Min-/Max-Alarm Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, daß Sie die Ausgangsfunktion “AL“ gewählt haben. Taste 1 drücken . -
Seite 16: Offset- Und Steigungskorrektur
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 16 v. 20 8. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Meßtoleranzen. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen. -
Seite 17: Fehlercodes
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 17 v. 20 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. -
Seite 18: Technische Daten
E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 18 v. 20 10. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 Relaisausgang 1 und 3, 5 A,... - Seite 19 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 19 v. 20 Einbautiefe: ca. 65 mm (incl. Schraub-/Steckklemmen) Panelbefestigung: mit VA-Federklammer. Mögliche Paneldicken: von 1 bis ca. 10 mm. Panelausschnitt: 21.7+0.5 x 45+0.5 mm (H x B) Elektroanschluß: über Schraub-/Steckklemme: 2-pol. für Schnittstelle und 9-pol. für übrige Anschlüsse.
- Seite 20 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 20 v. 20...
