GREISINGER TLK 38 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks

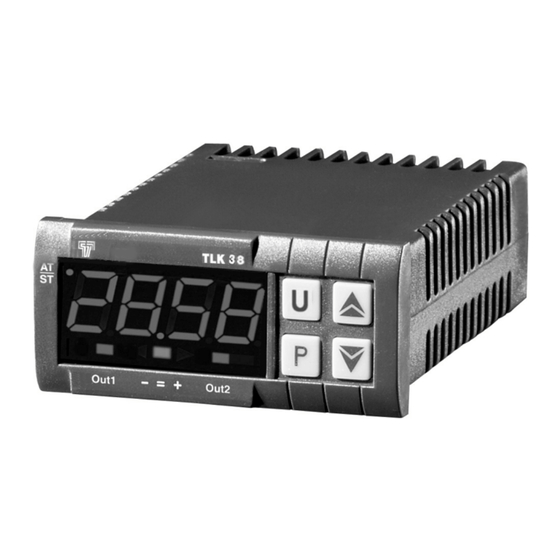

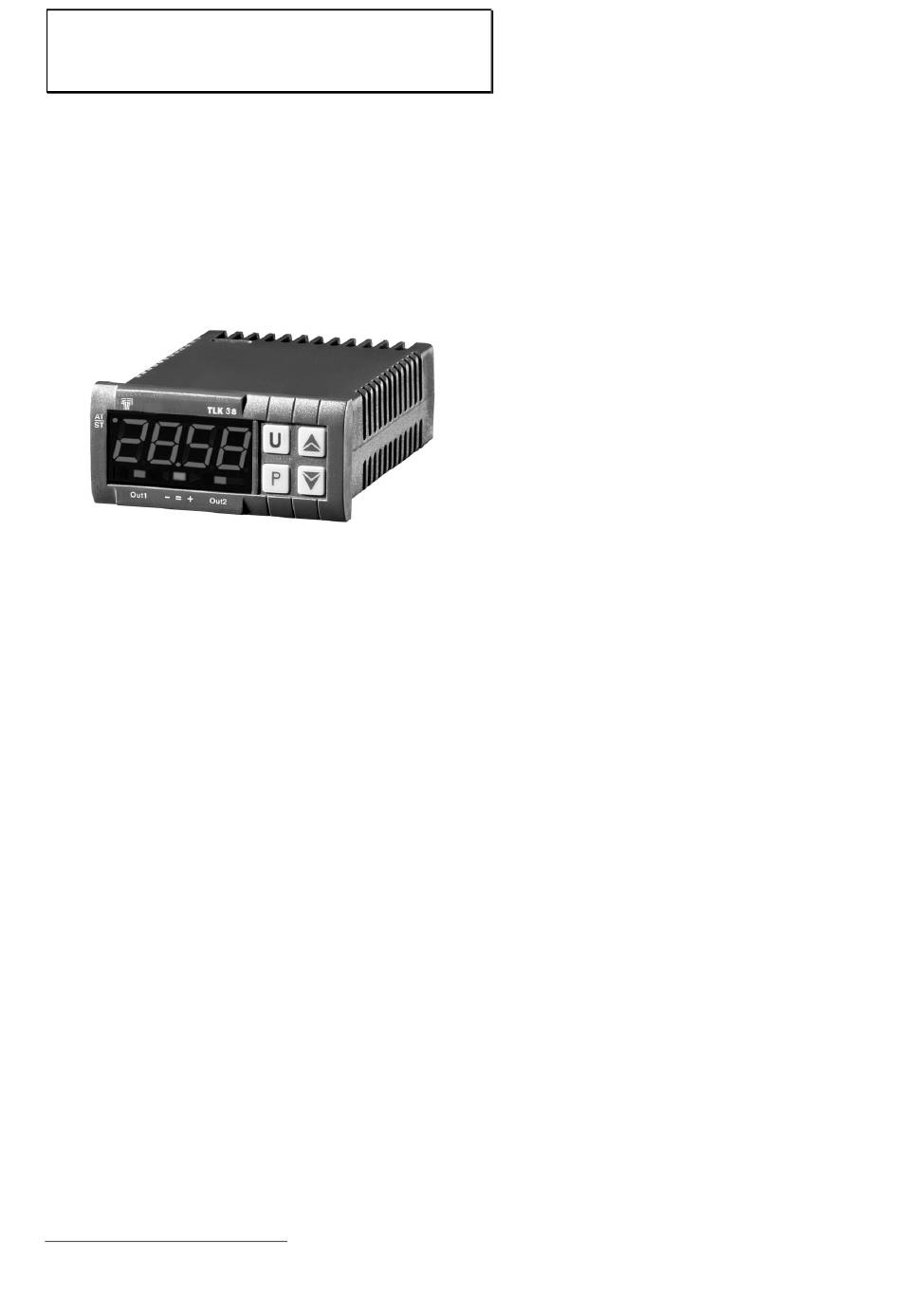

TLK 38
ELEKTRONISCHER
MIKROPROZESSOR GESTEUERTER
DIGITALREGLER
BEDIENUNGSANLEITUNG
Vr. 02 (DEU) - cod.: ISTR 06286
VORWORT:
In der vorliegenden Anleitung sind alle Angaben enthalten, die für eine einwandfreie Installation und Verwendung sowie
Wartung des Produktes erforderlich sind. Daher sollten die nachstehenden Anweisungen aufmerksam gelesen werden. Bei der
Zusammenstellung dieser Bedienungsanleitung wurde mit größter Sorgfalt vorgegangen. Dennoch kann die Firma
1
GREISINGER
für Schäden, die aus der Benutzung der Bedienungsanleitung hervorgehen, keine Haftung übernehmen. Dies
gilt auch für sämtliche Personen oder Gesellschaften, die an der Zusammenstellung der Bedienungsanleitung beteiligt waren.
Alle Rechte der vorliegenden Unterlagen sind vorbehalten. Nachdruck auch auszugsweise verboten, soweit nicht ausdrücklich
zuvor von GREISINGER genehmigt. GREISINGER behält sich das Recht vor, jederzeit ohne besondere Anzeige jene
Änderungen vorzunehmen, die sie als notwendig erachtet.
Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 1
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER TLK 38
Inhaltszusammenfassung für GREISINGER TLK 38
- Seite 1 Alle Rechte der vorliegenden Unterlagen sind vorbehalten. Nachdruck auch auszugsweise verboten, soweit nicht ausdrücklich zuvor von GREISINGER genehmigt. GREISINGER behält sich das Recht vor, jederzeit ohne besondere Anzeige jene Änderungen vorzunehmen, die sie als notwendig erachtet. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 1...
-
Seite 2: Inhaltsverzeichnis
1 - BESCHREIBUNG DES GERÄTES 1.1 - ALLGEMEINE BESCHREIBUNG Das Modell TLK 38 ist ein mikroprozessorgesteuerter "single loop" Digitalregler, mit Regelung EIN/AUS, EIN/AUS bei neutraler Zone, PID mit einfacher Wirkung oder PID mit doppelter Wirkung (direkt oder umgekehrt) und mit den Funktionen AUTOTUNING FAST, SELFTUNING sowie automatischer Berechnung des Parameters FUZZY OVERSHOOT CONTROL für... -
Seite 3: Beschreibung Der Fronttafel
Abhänging von den Eingangsfühler, kann es über 4 Modelle verfügen: C: für Thermoelemente (J, K, S und Infrarotsensoren GREISINGER IRS), mV Signale (0..50/60 mV, 12..60 mV) und Widerstandsthermometer Pt100; E: für Thermoelemente (J, K, S und Infrarotsensoren GREISINGER IRS), mV Signale (0..50/60 mV, 12..60 mV) und Thermistoren PTC, NTC;... -
Seite 4: Wahl Der Regelzustände Und Programmierung Der Parameter
Der Programmiermodus wird verlassen, wenn ca. 20 Sekunden lang keine Taste mehr gedrückt wird, bzw. indem die Taste UP oder DOWN solange gedrückt gehalten wird, bis der Programmiermodus verlassen wurde. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 4... -
Seite 5: Programmierebenen Der Parameter
Genau wie bei der Anzeige können für die Leistung die Werte H100 (+100%) und C100 (-100%) eingegeben werden. Im Wahlmenü " rEG" anwählen, um den Regler wieder in den automatischen Regelmodus zu versetzen. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 5... -
Seite 6: Wahl Des Aktiven Sollwertes
Die Firma GREISINGER und ihre gesetzlichen Vertreter weisen jede Haftung für Personen- oder Sachschäden von sich, die auf Abänderungen, unsachgemäße, falsche oder nicht den Merkmalen des Gerätes entsprechende Verwendung zurückzuführen sind. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 6... -
Seite 7: Anschlussplan
V: für normierte Spannungssignale 0..1 V, 0/1..5 V, 0/2..10 V. Nachdem das Modell gewählt wurde, ist im Parameter “SEnS” die Fühlerart am Eingang zu wählen: - für Thermoelemente J (J), K (CrAL), S (S) oder für Infrarotsensoren GREISINGER Serie IRS mit Linearisierung J (Ir.J) oder K (Ir.CA) - für Widerstandsthermometer Pt100 IEC (Pt1) -
Seite 8: Konfiguration Der Ausgänge
- Alarmausgang normalerweise zu aber mit Hinweis vom Vorder led des Gerätes leugnet (ALni) - Ausgang deaktiviert (OFF) Die Kombination Ausgangsnummer – Alarmnummer wird hingegen in der entsprechenden Alarmgruppe vorgenommen (“ AL1”) Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 8... -
Seite 9: Ein/Aus-Regelung
Der Schutz besteht darin, dass der Ausgang während einer im Parameter “CPdt“ (angegeben in Sekunden) vorgegebenen Zeit, die nach der letzten Abschaltung des Ausgangs beginnt, aktiviert wird; d.h. eine mögliche Aktivierung kann erst nach Ablauf der Zeit „ CPdt“ erfolgen. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 9... -
Seite 10: Pid-Regelung Mit Einfacher Wirkung
Hierbei ist jedoch zu berücksichtigen, dass ein niedriger Parameterwert das Overshoot reduziert, während es ein hoher Wert erhöht. 1: Wert “ FuOC” OK 2: Wert “ FuOC” zu hoch 3: Wert “ FuOC” zu niedrig Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 10... -
Seite 11: Pid-Regelung Mit Doppelter Wirkung
Nun wurde die Autotuning-Funktion aktiviert und dieser Zustand wird durch Blinken der Led AT/ST signalisiert. Der Regler nimmt nun an der überwachten Anlage zur Berechnung der Parameter für die PID-Regelung eine Reihe von Einstellungen vor. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 11... -
Seite 12: Erreichen Des Sollwertes Bei Vorgegebener Geschwindigkeit Und Automatische
Folglich muss das Autotuning ohne Rampe aktiviert und nach erfolgter Abstimmung wieder deaktiviert werden (“Auto” = OFF); daraufhin sind die gewünschten Rampen zu programmieren und wird eine automatische Abstimmung gewünscht, so ist die Selftuning-Funktion zu aktivieren. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 12... -
Seite 13: Soft-Start-Funktion
Auf diese Art und Weise wird der autotuning am Ende der Zyklus von Soft-Start ausgeführt werden, natürlich der Istwert kleiner (bei “Func” =HEAt) als [SP- |SP/2|] oder größer (bei “ Func” =CooL) als [SP+ |SP/2|]. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 13... -
Seite 14: Konfiguration Der Alarmausgänge
LHdE = RELATIVER BANDWERT-ALARM: Der Alarm wird aktiviert, wenn der Istwert den Wert [SP + AL1L] unterschreitet oder wenn er den Wert [SP + AL1H] überschreitet Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 14... -
Seite 15: Alarmverzögerung
Alarmgrenzwert + "HAL1" überschreitet; bei einem Höchstwertalarm schaltet sich der Alarm ein, wenn der Istwert den Alarmgrenzwert überschreitet und schaltet ab, wenn er unter den Alarmgrenzwert - "HAL1" sinkt. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 15... -
Seite 16: Funktion Des Loop Break Alarms
= OFF : Wird die Taste mindestens 1 Sekunde lang gedrückt, kann vom automatischen Regelmodus (rEG) zum deaktivierten Regelmodus (OFF) und umgekehrt übergegangen werden. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 16... -
Seite 17: Konfiguration Der Parameter Mit "Key
6) Die Signalled prüfen: Nachdem der Taster gedrückt wurde, wird die Led rot und nach erfolgter Datenübertragung erneut grün. 7) Nun kann die Einrichtung ausgesteckt werden. Für weitere Informationen und Hinweise zu Fehlerursachen siehe entsprechende Bedienungsanleitung der KEY 01 Einrichtung. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 17... -
Seite 18: Programmierbare Parameter
1.rEG / 2.rEG / ALno / ALnc / ALni / OFF 1.rEG 20 O2F Funktion von Ausgang 2 1.rEG / 2.rEG / ALno / ALnc / ALni / OFF ALno Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 18... - Seite 19 / Pou / SP.F / SP.o / AL1 53 AdE Abweichungswert für Indexbetrieb OFF...9999 54 Edit Änderung des aktiven Sollwertes und der Alarme im SE / AE / SAE / SAnE Schnellverfahren Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 19...
-
Seite 20: Beschreibung Der Parameter
V: für normierte Spannungssignale 0..1 V, 0/1..5 V, 0/2..10 V. Nachdem das Modell gewählt wurde, ist im Parameter “SEnS” die Fühlerart am Eingang zu wählen: - für Thermoelemente J (J), K (CrAL), S (S) oder für Infrarotsensoren GREISINGER Serie IRS mit Linearisierung J (Ir.J) oder K (Ir.CA) - für Widerstandsthermometer Pt100 IEC (Pt1) -
Seite 21: Alarmverhalten Bei Einschaltung
Einstellring aus irgend einem Grund ( Kurzschluss eines Thermoelements, Lastausfall, usw.) unterbrochen wird. OLbA – FÜR DEN LOOP BREAK ALARM BESTIMMTER AUSGANG: Legt fest, an welchem Ausgang der Loop Break Alarm wirken soll. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 21... - Seite 22 SLoF – GESCHWINDIGKEIT DER ABSTIEGSRAMPE: Neigung der Abstiegsrampe; diese wird für die Regelung aktiviert, wenn der Istwert höher ist, als der aktive Sollwert, angegeben in Einheit/Minute. Steht der Parameter auf = InF, ist die Rampe nicht aktiv. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 22...
-
Seite 23: Störungen, Wartung Und Garantie
Bei einem Messfehler gibt das Gerät am Ausgang die im Parameter “OPE” eingestellte Leistung ab und aktiviert alle gewünschten Alarme ,wenn bei den entsprechenden Parametern “AL1i” = yES eingegeben wurde. Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 23... -
Seite 24: Reinigen
Aufnahme: ca. 4 VA Fühler: 1 Eingang für Temperaturfühler: tc J,K,S ; Infrarotsensoren GREISINGER IRS J und K; RTD Pt 100 IEC; PTC KTY 81- 121 (990 Ω @ 25 °C); NTC 103AT-2 (10KΩ @ 25 °C) oder Signale in mV 0...50 mV, 0...60 mV, 12 ...60 mV bzw. normierte Signale 0/4...20 mA, 0..1 V, 0/1...5 V , 0/2...10 V. -
Seite 25: Mechanische Merkmale, Aussparung Und Befestigung [Mm]
(Zündung Gerät) von 20 min. Erfassungsgeschwindigkeit: 130 ms Display: 4-stellige rote Ledanzeige Höhe 12 mm Konformität: Vorschrift EWG EMC 89/336 (EN 61326), Vorschrift NS 73/23 und 93/68 (EN 61010-1). Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 25... -
Seite 26: Tabelle Der Messbereiche
“SEnS” = 0.10 -1.999 ... 9.999 -199.9 ... 999.9 2 ... 10 V -1999 ... 9999 -19.99 ... 99.99 “SEnS” = 2.10 -1.999 ... 9.999 Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 26... -
Seite 27: Codierung Des Gerätes
: AUSGANG OUT2 R = Relaisausgang O = Spannungsausgang VDC für SSR - = Nicht vorhanden ee = SONDERCODIERUNGEN TLK 38 PASSWORT = 381 Greisinger - TLK 38 - BEDIENUNGSANLEITUNG - Vr. 02 - ISTR 06286 - PAG. 27...
