Installation du contrôleur
1. Placez le contrôleur Fuze à l'emplacement
spécifié dans le manuel de votre voiture.
Utilisez de la mousse adhésive double face
pour le maintenir en position.
Astuce: Vérifiez que les câbles sont
suffisamment longs pour rejoindre le récepteur et
le moteur avant de fixer le contrôleur.
2. Utilisez de la mousse adhésive double face
pour fixer l'interrupteur sur le châssis ou sur
un support d'amortisseur.
Guide de démarrage rapide
Le guide de démarrage rapide vous permet de pouvoir utiliser rapidement votre contrôleur en utilisant
les paramètres par défaut.
1. Installez le contrôleur sur le véhicule.
2. Connectez le contrôleur au moteur.
3. Connectez la batterie au contrôleur.
DEL de statut du contrôleur
• Quand l'émetteur ne donne pas d'ordre sur la
voie des gaz, aucune DEL du contrôleur n'est
allumée.
• Quand un ordre est donné, la DEL rouge du
contrôleur s'allume.

Alertes sonores

1. Alimentation : Le contrôleur contrôle la
tension quand il est mits sous tension. Si une
anomalie est détectée, le contrôleur va émettre
en continu deux bips puis une pose d'une
seconde (xx-xx-xx). Mettez le contrôleur hors
tension, puis contrôlez les connexions et l'état
de la batterie.
2. Connexion radio : Le contrôleur contrôle le
signal radio quand il est mits sous tension.
Si une anomalie est détectée, le contrôleur va
émettre en continu un bip puis une pause de
deux secondes (x-x-x). Mettez le contrôleur
hors tension et contrôlez le fonctionnement de
la radio.
32

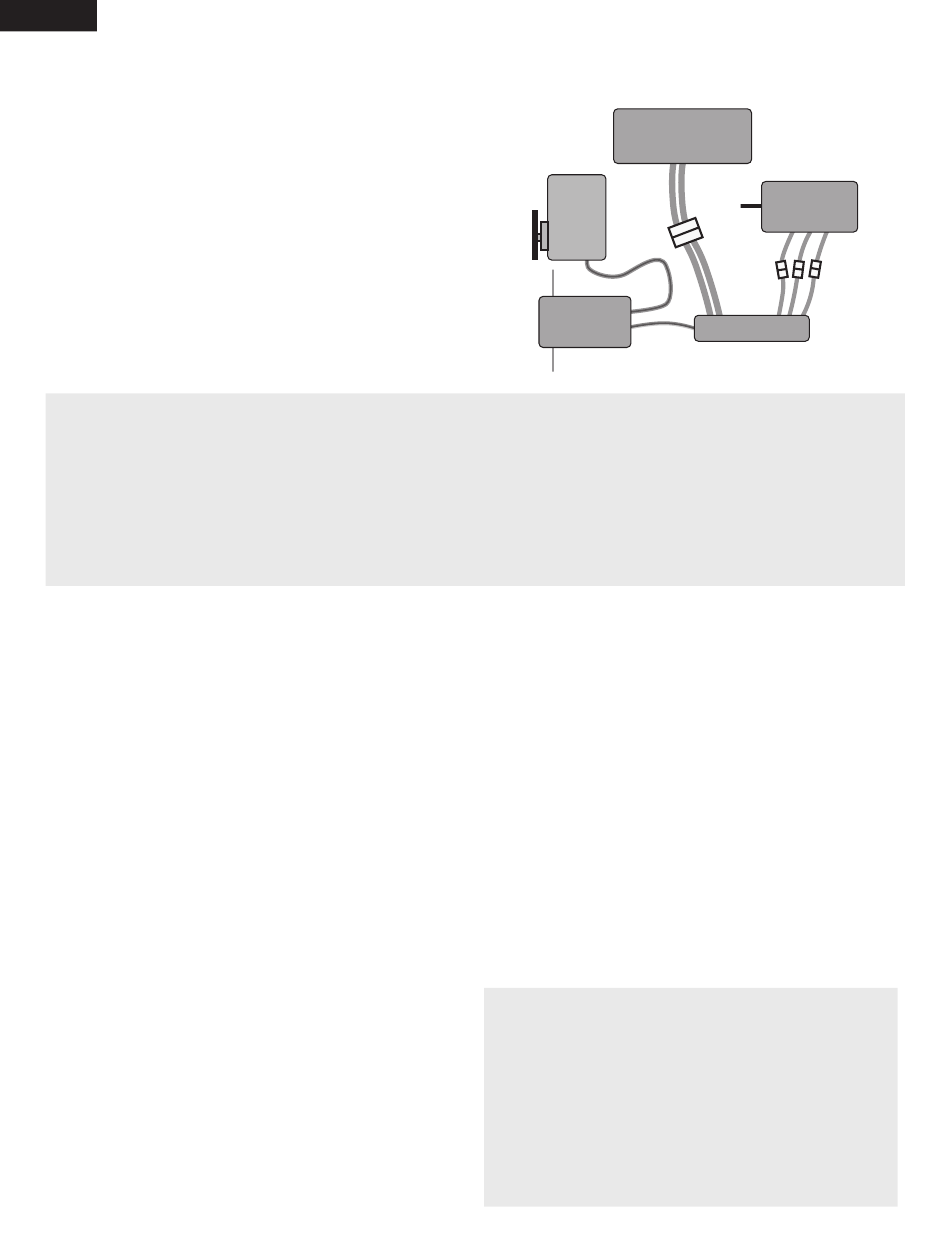

Schémas de branchement—
Moteur brushless
Batterie
Servo de
direction
CH1
Récepteur
CH2
Moteurs brushless sensorless:
1. Connectez le câble A du contrôleur (câble
bleu) au câble A du moteur (câble rouge
sur les moteurs Dynamite Fuze sensorless).
Cela peut être modifié dans le menu 12 de
la programmation, cela permet de changer
le sens de rotation du moteur sans devoir
inverser les câbles.
2. Connectez le câble B du contrôleur (câble
jaune) au câble B du moteur (câble bleu sur
les moteurs Dynamite Fuze sensorless)
3. Connectez le câble C du contrôleur (câble
jaune) au câble C du moteur (câble noir sur
les moteurs Dynamite Fuze sensorless)
REMARQUE: Toujours débrancher la
batterie quand vous n'utilisez pas le véhicule.
L'interrupteur du contrôleur commande
uniquement l'alimentation du récepteur et des
servos. Même en position OFF le contrôleur
continue de consommer la batterie, risquant
d'endommager la batterie à cause d'une décharge
trop importante.
Moteur
brushless
Contrôleur
