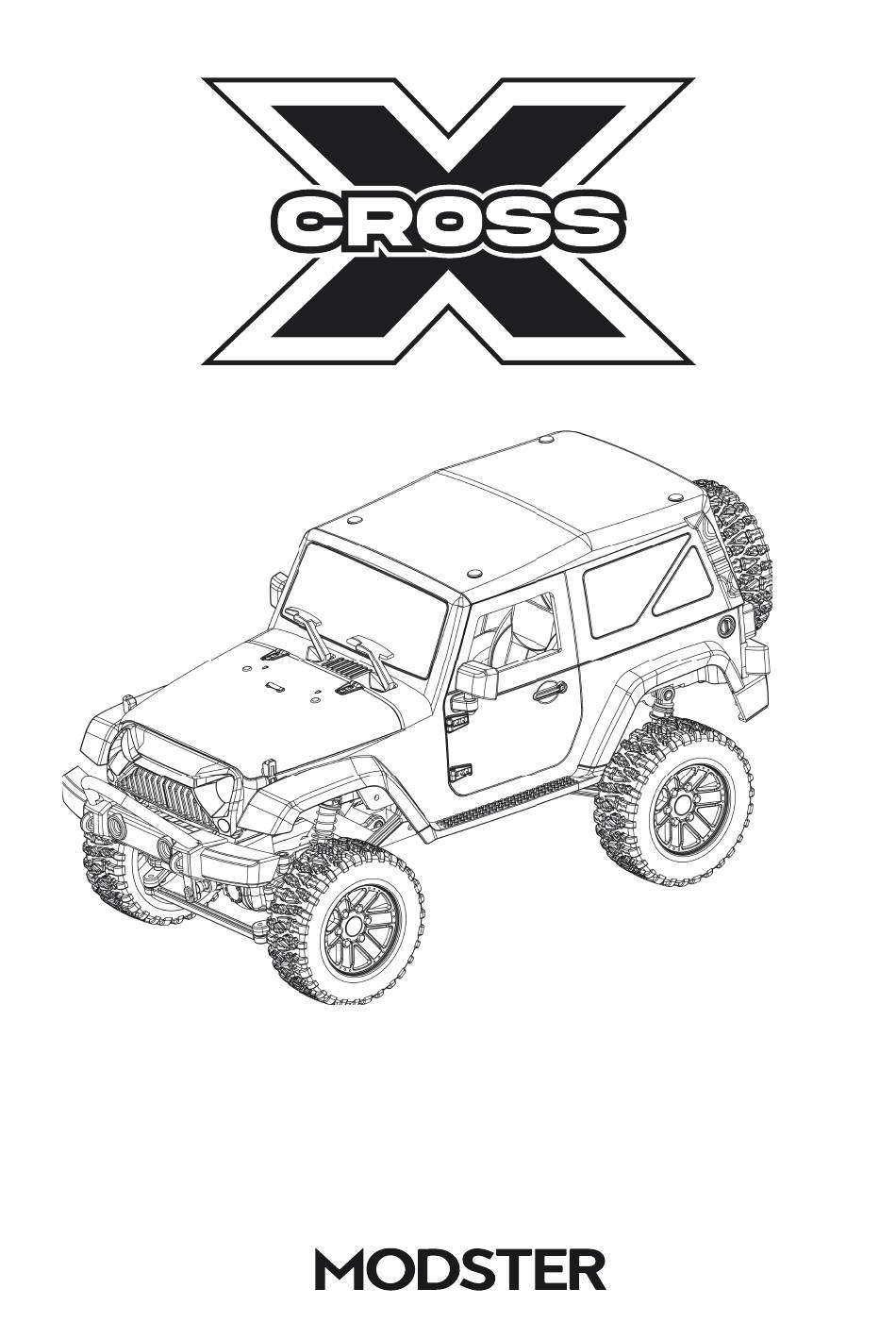

  • Seite 1 BETRIEBSANLEITUNG/ USER MANUAL...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung MODSTER XCross Inhaltsverzeichnis Einleitung .....................3 Lieferumfang ....................4 Vor dem Start - Hinweise zur Sicherheit ..........4 Akku & Ladegerät ..................5 Hinweise zum Laden ................8 Gewährleistungsauschluss ..............9 Aufbau des Modells ................10 Funktionen der Fernsteuerung ............11 Batterie-Installation für die Fernsteuerung ........11 Verbindung der Fernsteuerung zum Modell (Binding) ....

  • Seite 3: Einleitung

    MODSTER XCross 1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin! Wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollstän- digkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen...

  • Seite 4: Lieferumfang

    Betriebsanleitung MODSTER XCross 2. Lieferumfang • Fahrfertig aufgebautes RTR Modell • 2,4 GHz Fernsteuerungssystem • Anleitung • Akku • USB Ladekabel 3. Vor dem Start - Hinweise zur Sicherheit Ferngesteuerte Autos sind kein Spielzeug! Gehen Sie immer verantwortungsbewusst mit dem Produkt um.

  • Seite 5: Akku & Ladegerät

    Betriebsanleitung MODSTER XCross Modellsportler oder an einen Modellbau-Club. • Überprüfen Sie vor der Inbetriebnahme die Fernsteueranlage und das Modell auf Funktionssicherheit und sichtbare Beschädigungen, wie defekte Steckverbindungen oder beschädigte Kabel. Alle bewegten Teile müssen leichtgängig, aber ohne Lagerspiel funktionieren. •...
  • Seite 6 Betriebsanleitung MODSTER XCross Gebrauch vorgesehen und müssen anschließend ordnungsgemäß entsorgt werden. • Entsorgen Sie leere Batterien bzw. defekte Akkus umweltgerecht über die autorisierten Sammelstellen. Die Entsorgung über den Haus- müll ist untersagt! • Akkus dürfen nicht feucht oder nass werden. Vermeiden Sie auch die Entstehung von Kondenswasser.
  • Seite 7 Betriebsanleitung MODSTER XCross • Aus Sicherheitsgründen haben Lithium-Akkus eine Mindestentlade- spannung, die nicht unterschritten werden sollte. Der elektronische Geschwindigkeitsregler ist mit einer eingebauten Unterspannungs- erkennung ausgestattet, die dem Fahrer ein Warnsignal gibt, wenn Lithium-Akkus ihre Mindestspannung erreicht haben. Es liegt in der...

  • Seite 8: Hinweise Zum Laden

    Betriebsanleitung MODSTER XCross 5. Hinweise zum Laden • Beachten Sie die separate Bedienungsanleitung des verwendeten Ladegerätes und die Angaben des Akkuherstellers. • Laden Sie ausschließlich dafür vorgesehene Akkus, herkömmliche Alkaline Batterien dürfen nicht aufgeladen werden.Es besteht Ex- plosionsgefahr. • Laden Sie nur Akkus gleicher Bauart und Kapazität. Achten Sie auf die richtige Polung bei allen elektrischen Steckverbindungen sowie beim Anschluss der Akkus an ein Ladegerät.

  • Seite 9: Gewährleistungsauschluss

    Betriebsanleitung MODSTER XCross 6. Gewährleistungsauschluss Nur für Kinder ab 14 Jahren Produkt enthält verschluckbare Kleinteile Hände, Gesicht, Haare und lose Kleidung von den sich drehenden Rädern oder Wellen fernhalten Greifen Sie nicht in sich drehende Teile Nach der Fahrt den Akku-Stecker immer trennen und den Akku aus dem Modell entnehmen! Fahren Sie nur, wo es sicher ist und Sie keine Dritten gefährden...

  • Seite 10: Aufbau Des Modells

    Betriebsanleitung MODSTER XCross Greifen Sie niemals in die drehende Teile - Verletzungsgefahr! Trennen Sie nach der Fahrt immer den Akku vom Modell und ent- nehmen sie diesen. Falls Einweg-Batterien verwendet werden, belassen Sie diese nach dem Fahren nicht im Boot/der Fernsteuerung.

  • Seite 11: Funktionen Der Fernsteuerung

    Betriebsanleitung MODSTER XCross 8. Funktionen der Fernsteuerung Lenkung (Links) Lenkung (Rechts) Gas (Vorwärts) Gas (Rückwärts) Batteriefach Lenktrimmung Dual-Rate Ein/Aus Schalter Power LED Gastrimmung 9. Batterie-Installation für die Fernsteuerung Batteriefach öffnen Batterien einsetzen 1. Öffnen Sie den Batteriefachdeckel mit einem Kreuzschlitz- schraubendreher.

  • Seite 12: Verbindung Der Fernsteuerung Zum Modell (Binding)

    Betriebsanleitung MODSTER XCross 10. Verbindung der Fernsteuerung zu Modell (Binding) Beim Pairing empfängt die Fernbedienung das Signal, das von einer exklusiven ID des Senders gesendet wird. Es ist jedoch möglich, dass andere Funksignale den Vorgang des Pairing zu stören. Schalten Sie daher bei Verbindungsproblemen WiFi- oder 2.4G-fähige Geräte in...

  • Seite 13: Aufladen Des Akkus

    Betriebsanleitung MODSTER XCross 11. Aufladen des Akkus Nehmen Sie den Akku aus dem Akkufach. Stecken Sie das USB-Ladekabel in den Adapter und verbinden Sie es mit dem Akku, wobei die Plus- und Minuspole des Akkus richtig ausgerichtet sein müssen. Das rote Licht leuchtet während des Lade- vorgangs und schaltet sich aus, wenn der Ladevorgang abgeschlos- sen ist.

  • Seite 14: Inbetriebnahme Des Modells

    Betriebsanleitung MODSTER XCross 12. Inbetriebnahme des Modells Schalten Sie erst das Modell und dann die Fernsteuerung ein (siehe Abbildung 1). Vergewissern Sie sich, dass die rote LED der Fernsteue- rung permanent leuchtet und das RC-Fahrzeug stillsteht. Bewegen Sie langsam den Gashebel an der Fernsteuerung (siehe Abbildung 2), um das RC-Fahrzeug vorwärts oder rückwärts zu bewegen.
  • Seite 15 Betriebsanleitung MODSTER XCross Rückwärts bewegen Drücken Sie im Standby-Modus den Gashebel, um das Modell rückwärts zu steuern. Rückwärts Drücken Links bewegen Drehen Sie die Lenkung nach links, um das RC-Fahrzeug nach links zu lenken. Lenkung links links Drehen www.modster.at...
  • Seite 16 Betriebsanleitung MODSTER XCross Rechts bewegen Drehen Sie die Lenkung nach rechts, um das Modell nach rechts zu lenken. Lenkung rechts rechts Drehen Lenktrimmung Wenn das Modell zu weit in eine Richtung tendiert, drücken Sie die jeweilige Lenktrimmungstaste auf der Fernsteuerung, um die Richtung des Modells fein abzustimmen (siehe Bild).
  • Seite 17 Betriebsanleitung MODSTER XCross Gastrimmung Um den Gas-Nullpunkt einzustellen, drücken Sie bitte die Tasten TH-Trim (10), bis ein langer Ton zu hören ist. Drücken Gasweg/Dual-Rate Bitte den Drehregler (7) benutzen um den maximalen Gasweg einzustellen (i.e max. Geschwindigkeit) Drücken www.modster.at...

  • Seite 18: Wartung Des Modells

    Betriebsanleitung MODSTER XCross Üben Sie! Wählen Sie zum Üben einen Sicheren Bereich und stellen sie ein paar Flaschen auf. Versuchen Sie, auf den geraden Strecken schnell zu fahren, während Sie in den Kurven langsamer werden. 14. Wartung des Modells Entfernen Sie den Akku aus Entfernen Sie Sand, Schlamm dem Modell.

  • Seite 19: Allgemeine Problem Und Lösungen

    Betriebsanleitung MODSTER XCross 15. Allgemeine Probleme und Lösungen Problem Ursache Lösung „ON/OFF“ ist noch Schieben Sie den nicht eingeschaltet Netzschalter zum Ein- schalten auf „ON“. Niedrige Akkukapa- Ersetzen Sie den zität. Akku durch einen Modell bewegt sich neuen oder laden Sie nicht ihn auf.

  • Seite 20: Anschluss Von Led Und Gepäcksträger

    Betriebsanleitung MODSTER XCross 16. Anschluss von LED & Gepäcksträger Entfernen Sie die beiden Schrauben. Entfernen Sie die beiden Schrauben. Verbinden Sie den LED-Stecker mit dem RO/LED Anschluss www.modster.at...
  • Seite 21 Betriebsanleitung MODSTER XCross Notizen: www.modster.at...
  • Seite 22 Manual MODSTER XCross Table of Contents Introduction ..................... 23 Scope of delivery .................. 24 Before you start - safety information ..........24 Battery & charger .................. 25 Charging instrucitons ................27 Disclaimer of Warranty ................. 28 Structure of the Model ................. 30 Functions of the Remote Control ............

  • Seite 23: Introduction

    1. Introduction Dear customer, dear customer! We are pleased that you have chosen a product from MODSTER. All mo- dels are carefully checked for completeness and function before delivery. Due to continuous development and improvement of our products, we re- serve the right to make technical changes as well as changes in equipment and design without prior notice.

  • Seite 24: Scope Of Delivery

    Manual MODSTER XCross 2. Scope of delivery • Ready to run RTR model • 2,4 GHz remote control system • Manual • Battery • USB charging cable 3. Before the start - safety instructions Remote control cars are not toys! As the manufacturer and distributor of the product, we have no direct influ- ence on the correct handling and operation of the product.

  • Seite 25: Battery & Charger

    Manual MODSTER XCross • Check all screw and plug connections, wheel nuts and electrical contacts for tightness, as these can become loose or loosen during transport, while driving or in minor accidents. • Fasten excess lengths of cables so that they cannot get caught in moving/rotating parts.
  • Seite 26 Manual MODSTER XCross condensation. • Never expose the batteries/battery packs, the charger and the model to adverse ambient conditions (e.g. wetness, excessively high or low ambient temperature, ignition sources, open fire, dust, vapors or solvents)! • Avoid heavy soiling as well as excessive mechanical stress on the battery, also never tug on the connection cables! •...

  • Seite 27: Charging Instrucitons

    Manual MODSTER XCross • Undervoltage detection on the speed controller is only one part of the extensive features for safe operation of Lithium batteries in your mo- del. It is extremely important that you, the user, also follow all battery and charger manufacturer instructions for safe charging, operation and storage.

  • Seite 28: Disclaimer Of Warranty

    Manual MODSTER XCross ging process. • If the battery heats up too much (> 50 °C), it may be damaged. In this case, reduce the charging current. • Batteries that are already charged or not completely discharged must not be connected and charged. Never charge/discharge damaged, leaking or deformed batteries.
  • Seite 29 Manual MODSTER XCross rechargeable batteries in the remote control. Do not drive near crowds of people, towards people or animals, in poor visibility, near high-voltage lines, radio masts or during thunders- torms, rain, snow or in a damp environment. Never use on wet surfaces, do not use in rain or snowfall, this leads to loss of warranty Always keep the boot in sight and under control.

  • Seite 30: Structure Of The Model

    Manual MODSTER XCross 7. Structure of the model Tires Battery compartment Bumper On/Off switch Body Rigid axle LED headlights 8. functions of the remote control Steering (Left) Steering (Right) Gas (Forward) Throttle (Reverse) Battery compartment Steering Trim Dual-Rate On/Off Switch...

  • Seite 31: Battery Installation For The Remote Control

    Manual MODSTER XCross 9. battery installation for remote control Open battery com- Insert batteries partment Open the battery compartment cover with a Phillips screwdriver. Open the battery compartment cover and insert two AA batteries (not included). 10. connection of the remote control to the model (binding) During pairing, the remote control receives the signal sent by an exclusive ID of the transmitter.

  • Seite 32: Charging The Battery

    Manual MODSTER XCross 11. charging the battery Remove the battery from the battery compartment. Insert the USB charging cable into the adapter and connect it to the battery with the positive and negative terminals of the battery properly aligned. The red light will illuminate during charging and turn off when charging is complete.

  • Seite 33: Commissioning Of The Model

    Manual MODSTER XCross 12. commissioning of the model First switch on the model and then the remote control (see Figure 1). Make sure that the red LED of the remote control is permanently lit and the RC vehicle is stationary. Slowly move the throttle lever on the remote control (see Figure 2) to move the RC vehicle forward or backward.
  • Seite 34 Manual MODSTER XCross Move backward In standby mode, press the throttle stick to steer the model backwards. Backward Push Move left Turn the steering to the left to steer the RC vehicle to the left. Steering left turn left www.modster.at...
  • Seite 35 Manual MODSTER XCross Move right Turn the steering to the right to steer the model to the right. Steering right turn right Steering trim If the model tilts too far in one direction, press the respective steering trim button on the remote control to fine tune the direction of the model (see picture).
  • Seite 36 Manual MODSTER XCross Gas trim To set the gas zero point, please press the TH-Trim keys (10) until a long tone is heard. Push Gas path/dual rate Please use the rotary control (7) to set the maximum throttle travel (i.e. max.

  • Seite 37: Maintenance Of The Model

    Manual MODSTER XCross Practice! Choose a stable area to practice and set up a few bottles. Try to go fast on the straight stretches while slowing down on the curves. 14. maintenance of the model Remove the battery from the Remove sand, mud and dust.

  • Seite 38: General Problems And Solutions

    Manual MODSTER XCross 15. general problems and solutions Problem Cause Solution „ON/OFF“ is not yet Slide the power switched on switch to „ON“ to switch on. Low battery capacity. Replace the battery Model does not move with a new one or charge it.

  • Seite 39: Connecting Led And Luggage Rack

    Manual MODSTER XCross 16. connection of LED & luggage rack Remove the two screws. Remove the two screws. Connect the LED connector to the RO/LED connector www.modster.at...
  • Seite 40 Manual MODSTER XCross www.modster.at...
  • Seite 41 Manual MODSTER XCross www.modster.at...
  • Seite 42 MSG Online GmbH Wirtschaftspark 9 A-8530 Deutschlandsberg Firmenbuch Graz: FN315230Z UID-Nr.: ATU 64361513 EVA-Partnernummer: 152216...
