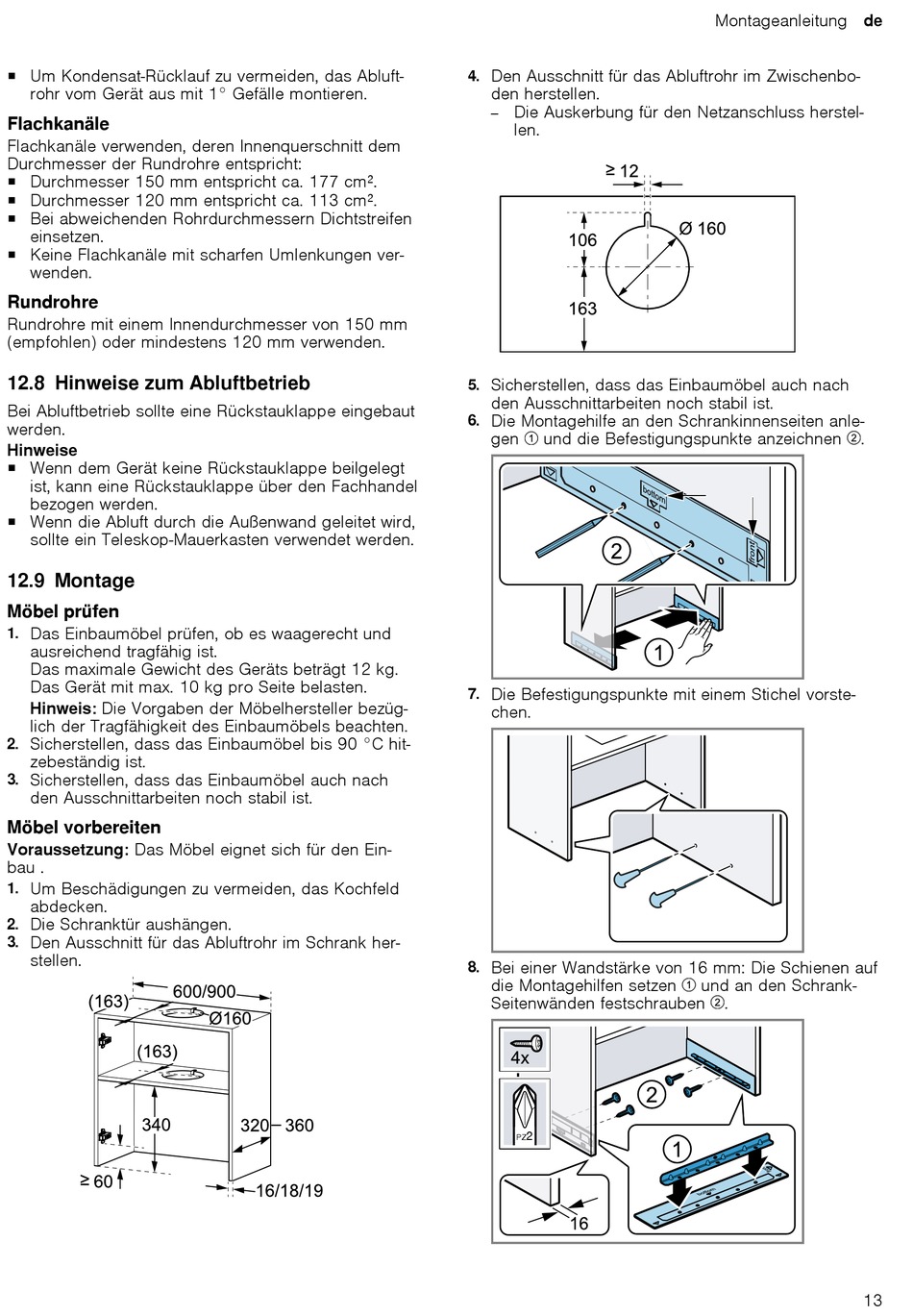

¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
Flachkanäle
Flachkanäle verwenden, deren Innenquerschnitt dem
Durchmesser der Rundrohre entspricht:
¡ Durchmesser 150 mm entspricht ca. 177 cm².
¡ Durchmesser 120 mm entspricht ca. 113 cm².
¡ Bei abweichenden Rohrdurchmessern Dichtstreifen
einsetzen.
¡ Keine Flachkanäle mit scharfen Umlenkungen ver-
wenden.
Rundrohre
Rundrohre mit einem Innendurchmesser von 150 mm
(empfohlen) oder mindestens 120 mm verwenden.
12.8 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
¡ Wenn dem Gerät keine Rückstauklappe beilgelegt
ist, kann eine Rückstauklappe über den Fachhandel
bezogen werden.
¡ Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
12.9 Montage
Möbel prüfen
Das Einbaumöbel prüfen, ob es waagerecht und
1.
ausreichend tragfähig ist.
Das maximale Gewicht des Geräts beträgt 12 kg.
Das Gerät mit max. 10 kg pro Seite belasten.
Hinweis: Die Vorgaben der Möbelhersteller bezüg-
lich der Tragfähigkeit des Einbaumöbels beachten.
Sicherstellen, dass das Einbaumöbel bis 90 °C hit-
2.
zebeständig ist.
Sicherstellen, dass das Einbaumöbel auch nach
3.
den Ausschnittarbeiten noch stabil ist.
Möbel vorbereiten
Voraussetzung: Das Möbel eignet sich für den Ein-
bau .
Um Beschädigungen zu vermeiden, das Kochfeld
1.
abdecken.
2.
Die Schranktür aushängen.
Den Ausschnitt für das Abluftrohr im Schrank her-
3.
stellen.
Den Ausschnitt für das Abluftrohr im Zwischenbo-
4.
den herstellen.
Die Auskerbung für den Netzanschluss herstel-
‒
len.
Sicherstellen, dass das Einbaumöbel auch nach
5.
den Ausschnittarbeiten noch stabil ist.
Die Montagehilfe an den Schrankinnenseiten anle-
6.
gen
und die Befestigungspunkte anzeichnen
Die Befestigungspunkte mit einem Stichel vorste-
7.
chen.
Bei einer Wandstärke von 16 mm: Die Schienen auf
8.
die Montagehilfen setzen
Seitenwänden festschrauben
2
PZ
Montageanleitung de
.
und an den Schrank-
.
13
