GOLF MODULAIRE, CAPTEUR D'HYPERFREQUENCE
RMMWS-01
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES
POUR TOUTES UTILISATIONS FUTURES.
Les produits électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez
des doutes sur l'installation ou sur l'utilisation de ce produit, veuillez consulter un électricien compétent.
Remarque :
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable.
Pour rester informé de ces possibles modifications, veuillez consulter le site internet
www.robus.com ou robusdirect.com.
-20°C < Ta < +40°C, 220-240V ~ 50/60Hz, Classe II, IP20
Plage de détection : max. Ø12m, Hauteur de montage : 3M

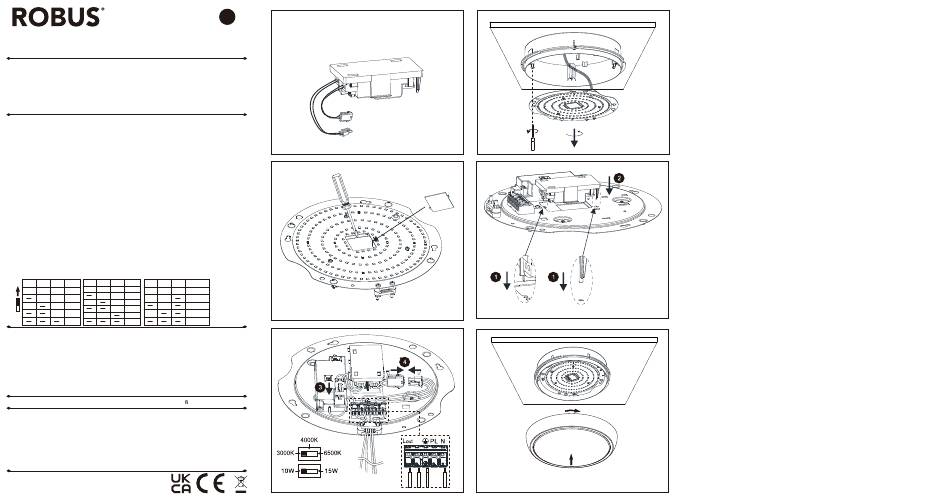

Installation
1. Vérifier que l'alimentation électrique soit coupée avant de commencer à travailler.
2. Retirer la collerette/le diffuseur et la plaque LED de la base du plafonnier modulaire Golf.
3. Retirer la plaque centrale dans le trou dédié sur la plaque métallique selon fig2.
4. Fixer le capteur dans le trou central de la plaque métallique selon fig3.
5. Connecter le driver au capteur et reliez le capteur à la borne d'alimentation à l'aide des
connecteurs rapides. Remarque : Il n'est pas possible de contrôler plus de 80W de charge LED.
3 luminaires supplémentaires de 10W/15W. Il est possible de câbler des capteurs en parallèle (le
câblage capteur à capteur est possible).
6. Faire passer les câbles d'alimentation par le trou d'entrée de câble et fixer la base à la surface.
7. Raccorder les câbles d'alimentation phase, neutre et terre aux bornes du luminaire.
8. Utiliser l'interrupteur sur le luminaire pour sélectionner la température de couleur : 3000K, 4000K
ou 6500K .
9. Remettre la plaque LED et la collerette/le diffuseur sur la base.
ATTENTION : NE PAS MODFIFIER LES PARAMÈRES LORSQUE LE LUMINAIRE EST
ALLUMÉ !!!
Des tests de fonctionnement peuvent ensuite être effectués pour déterminer la zone de détection
avec un rythme de marche lent. Lorsque le capteur détecte un mouvement, la charge sera allumée
pendant la durée prédéfinie. Pour le test de fonctionnement, régler la plage de détection sur 100,
75, 50, 25 ou 10 %, régler le délai sur 5s et désactivez le capteur de lumière du jour. Une fois
terminé, régler les commandes aux niveaux souhaités.
Tableaux de réglages du détecteur
Rayon de détection
Délai du minuteur
Détecteur de lumière du jour
ON
1
2
3
4
5
6
7
8
9
ON
ON
ON
5S
ON ON
ON
100%
ON ON
ON
2Lux
ON
ON
30S
ON
ON
75%
ON
ON
10Lux
ON
ON
90S
ON
ON
50%
ON
25Lux
ON
3min
25%
50Lux
ON
ON
ON
ON
20min
10%
30min
Désactiver
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et
Electroniques séparément des déchets ménagers (DEEE représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit
en fin de vie en le retournant dans un centre de collecte de déchets des équipements électriques ou dans
le point de vente à partir duquel vous effectuez l'achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté
n'importe où. Il est important de le séparer des ordures ménagères et le recycler dans une consigne DEEE
appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans
les ordures ménagères mais doit être éliminé conformément à la réglementation DEEE locale.
L'installation doit être effectuée par un électricien quali é
IT: AVVERTENZA – I dispositivi elettrici possono causare lesioni gravi o la morte o danneggiare
l'apparecchio. In caso di dubbi sull'installazione o sull'utilizzo di questo prodotto, consultare un elettricista
competente.
Assicurarsi che l'alimentazione principale sia spenta prima di effettuare interventi.
EST: HOIATUS! Elektritooted võivad põhjustada surma, raskeid vigastusi või varakahjustusi. Kui teil on
toote paigaldamisel või kasutamisel kahtlusi, küsige nõu asjatundlikult elektrikult. Enne töö alustamist
veenduge, et elektrivool oleks välja lülitatud.
SLK: UPOZORNENIE - Elektrické výrobky môžu spôsobiť smrť, vážne zranenie alebo škodu na majetku.
Ak máte akékoľvek pochybnosti o inštalácii tohto výrobku, poraďte sa s kvalifikovaným elektrikárom. Pred
začatím práce skontrolujte, že je hlavný zdroj
L.E.D lighting & Electrical Distribution Group UC
Tel: +353 1 7099000
IRE: Nangor Road, Dublin 12, D12 E7VP, Ireland
Fax: +353 1 7099060
UK: Bracknell Enterprise & Innovation Hub, Ocean
Email: info@robus.com
House, 12th Floor, The Ring, Bracknell,
Website: www.robus.com
Berkshire RG12 1AX, UK
FR
1
2
3
4
SL
5
6
