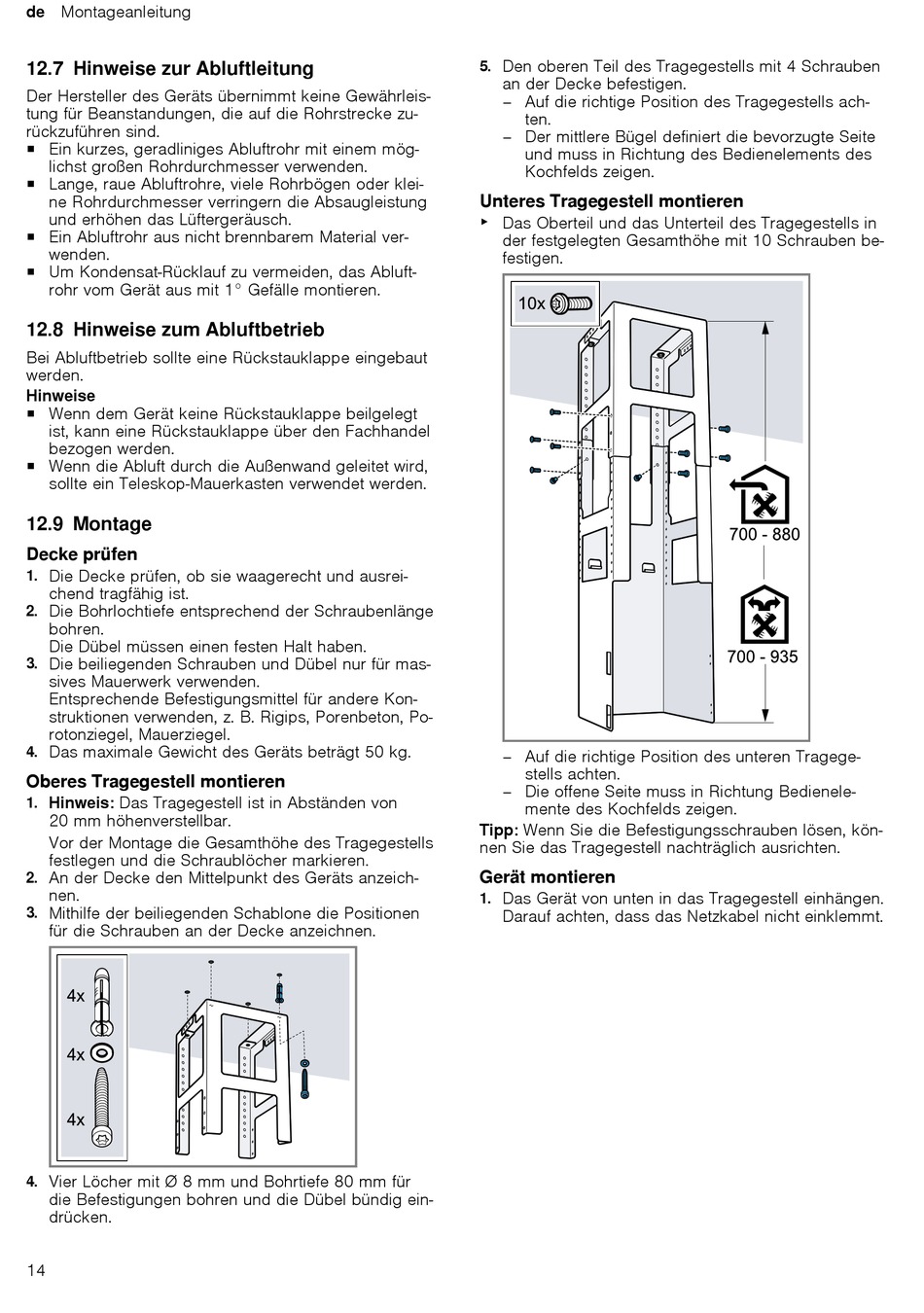

de Montageanleitung
12.7 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
12.8 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
¡ Wenn dem Gerät keine Rückstauklappe beilgelegt
ist, kann eine Rückstauklappe über den Fachhandel
bezogen werden.
¡ Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
12.9 Montage
Decke prüfen
Die Decke prüfen, ob sie waagerecht und ausrei-
1.
chend tragfähig ist.
Die Bohrlochtiefe entsprechend der Schraubenlänge
2.
bohren.
Die Dübel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dübel nur für mas-
3.
sives Mauerwerk verwenden.
Entsprechende Befestigungsmittel für andere Kon-
struktionen verwenden, z. B. Rigips, Porenbeton, Po-
rotonziegel, Mauerziegel.
Das maximale Gewicht des Geräts beträgt 50 kg.
4.
Oberes Tragegestell montieren
Hinweis: Das Tragegestell ist in Abständen von
1.
20 mm höhenverstellbar.
Vor der Montage die Gesamthöhe des Tragegestells
festlegen und die Schraublöcher markieren.
An der Decke den Mittelpunkt des Geräts anzeich-
2.
nen.
Mithilfe der beiliegenden Schablone die Positionen
3.
für die Schrauben an der Decke anzeichnen.
Vier Löcher mit Ø 8 mm und Bohrtiefe 80 mm für
4.
die Befestigungen bohren und die Dübel bündig ein-
drücken.
14
Den oberen Teil des Tragegestells mit 4 Schrauben
5.
an der Decke befestigen.
– Auf die richtige Position des Tragegestells ach-
ten.
– Der mittlere Bügel definiert die bevorzugte Seite
und muss in Richtung des Bedienelements des
Kochfelds zeigen.
Unteres Tragegestell montieren
Das Oberteil und das Unterteil des Tragegestells in
▶
der festgelegten Gesamthöhe mit 10 Schrauben be-
festigen.
– Auf die richtige Position des unteren Tragege-
stells achten.
– Die offene Seite muss in Richtung Bedienele-
mente des Kochfelds zeigen.
Tipp: Wenn Sie die Befestigungsschrauben lösen, kön-
nen Sie das Tragegestell nachträglich ausrichten.
Gerät montieren
Das Gerät von unten in das Tragegestell einhängen.
1.
Darauf achten, dass das Netzkabel nicht einklemmt.
