WLAN-Adapter
4.
Produktbeschreibung
Der WLAN-Adapter ist ein Erweiterungsmodul für Klimageräte von Mitsubishi Heavy Industries. Es dient
zur Anbindung eines Klimasystems in ein drahtloses Netzwerk.
Der WLAN-Adapter wird bei Wandgeräten innerhalb des Klima-Innengeräts montiert. Eine Montage
außerhalb des Klima-Innengeräts, wie bei anderen Zusatzplatinen auch, ist ebenso möglich.

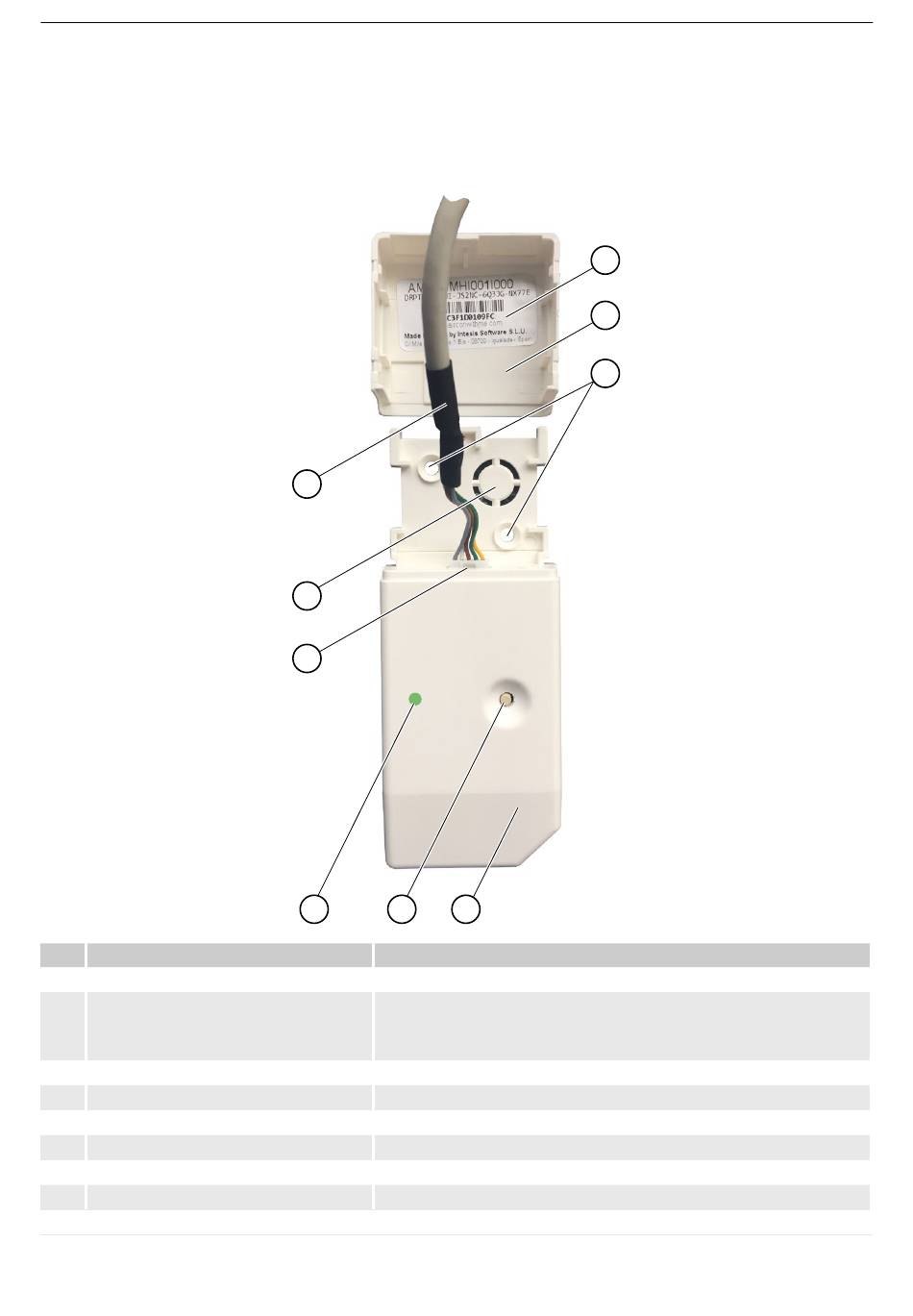

Pos. Bezeichnung
1
WLAN-Adapter
2
Reset-Taste
3
Status-LED
4
Anschluss
5
Kabeldurchführung
6
Verbindungskabel
7
Typenschild
8
Abdeckung
9
Bohrungen (2x)
© STULZ GmbH, Hamburg
6
5
4
3
2
1
Beschreibung
---
Kurzes Drücken (max. 1 s) = Spannungsreset.
Langes Drücken (ca. 10 s) = WLAN Einstellungen werden zurückgesetzt.
(siehe auch Kapitel „12.2. Reset-Taste" auf Seite 34)
Statusanzeige (Bedeutungen siehe folgende Seite.)
Anschluss für das Verbindungskabel zum CNS Steckplatz.
Knock-Out-Loch für die Kabeldurchführung (optional).
Verbindungskabel zum Klima-Innengerät.
Enthält Seriennummer und Barcode
---
Bohrungen für die Montage.
11
-
-
Produktbeschreibung
7
8
9
DE / 07-09-2021 / 1000776
