Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KGC230/60-1.1 A++
DE

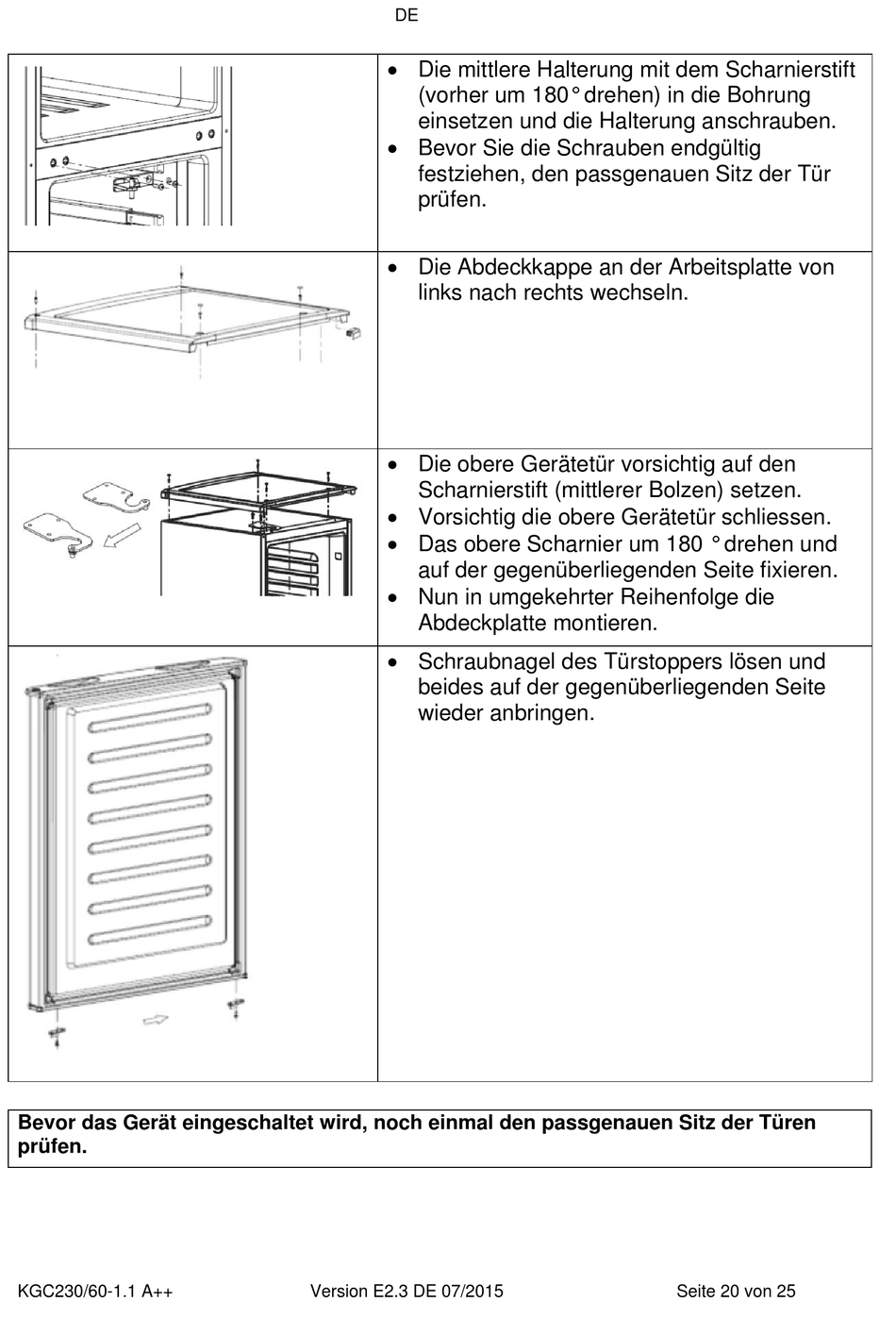

Die mittlere Halterung mit dem Scharnierstift
(vorher um 180° drehen) in die Bohrung
einsetzen und die Halterung anschrauben.
Bevor Sie die Schrauben endgültig
festziehen, den passgenauen Sitz der Tür
prüfen.
Die Abdeckkappe an der Arbeitsplatte von
links nach rechts wechseln.
Die obere Gerätetür vorsichtig auf den
Scharnierstift (mittlerer Bolzen) setzen.
Vorsichtig die obere Gerätetür schliessen.
Das obere Scharnier um 180 ° drehen und
auf der gegenüberliegenden Seite fixieren.
Nun in umgekehrter Reihenfolge die
Abdeckplatte montieren.
Schraubnagel des Türstoppers lösen und
beides auf der gegenüberliegenden Seite
wieder anbringen.
Version E2.3 DE 07/2015
Seite 20 von 25
