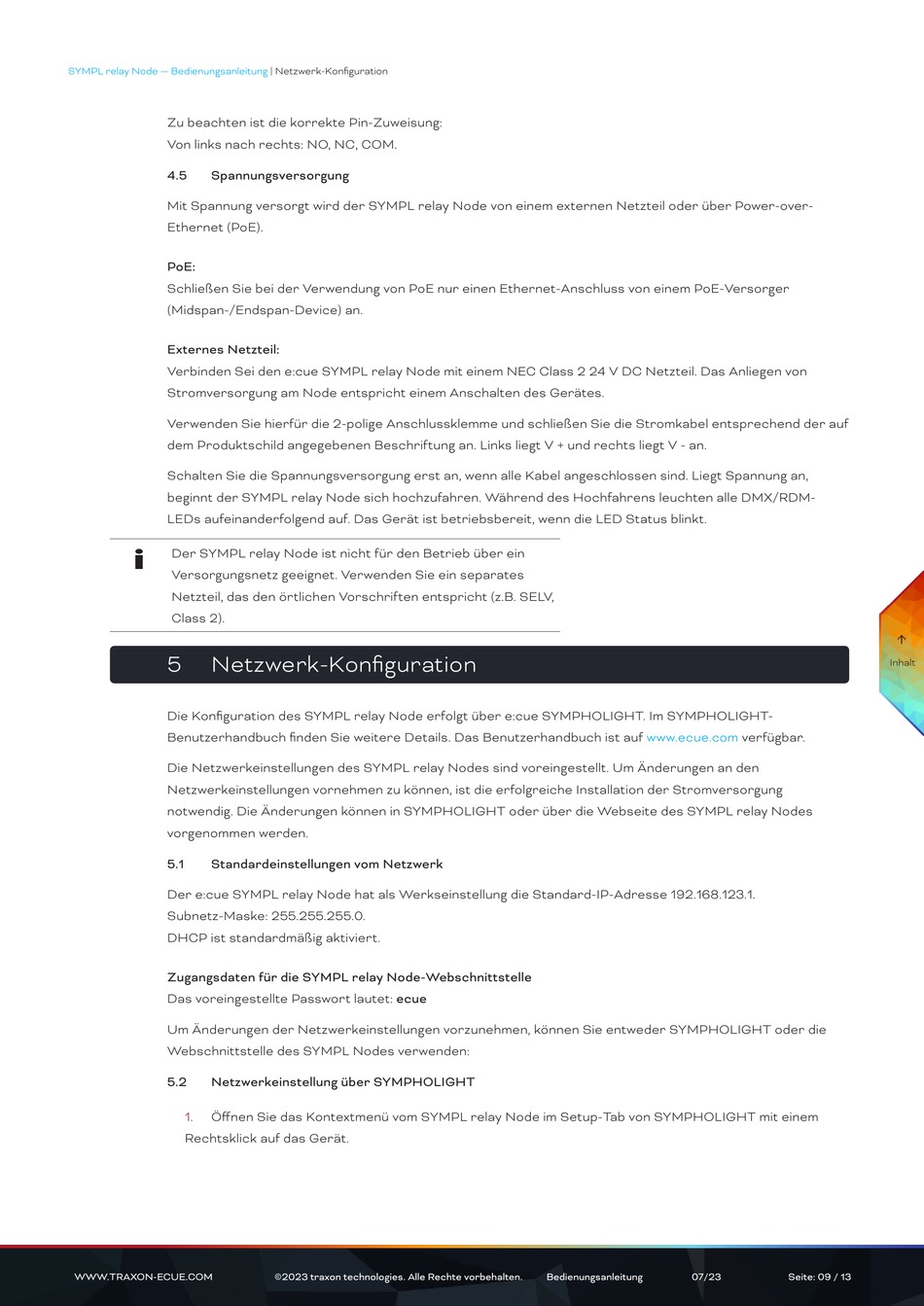

SYMPL relay Node — Bedienungsanleitung
Zu beachten ist die korrekte Pin-Zuweisung:
Von links nach rechts: NO, NC, COM.
4.5
Spannungsversorgung
Mit Spannung versorgt wird der SYMPL relay Node von einem externen Netzteil oder über Power-over-
Ethernet (PoE).
PoE:
Schließen Sie bei der Verwendung von PoE nur einen Ethernet-Anschluss von einem PoE-Versorger
(Midspan-/Endspan-Device) an.
Externes Netzteil:
Verbinden Sei den e:cue SYMPL relay Node mit einem NEC Class 2 24 V DC Netzteil. Das Anliegen von
Stromversorgung am Node entspricht einem Anschalten des Gerätes.
Verwenden Sie hierfür die 2-polige Anschlussklemme und schließen Sie die Stromkabel entsprechend der auf
dem Produktschild angegebenen Beschriftung an. Links liegt V + und rechts liegt V - an.
Schalten Sie die Spannungsversorgung erst an, wenn alle Kabel angeschlossen sind. Liegt Spannung an,
beginnt der SYMPL relay Node sich hochzufahren. Während des Hochfahrens leuchten alle DMX/RDM-
LEDs aufeinanderfolgend auf. Das Gerät ist betriebsbereit, wenn die LED Status blinkt.
i
Der SYMPL relay Node ist nicht für den Betrieb über ein
Versorgungsnetz geeignet. Verwenden Sie ein separates
Netzteil, das den örtlichen Vorschriften entspricht (z.B. SELV,
Class 2).
5
Netzwerk-Konfiguration
Die Konfiguration des SYMPL relay Node erfolgt über e:cue SYMPHOLIGHT. Im SYMPHOLIGHT-
Benutzerhandbuch finden Sie weitere Details. Das Benutzerhandbuch ist auf
Die Netzwerkeinstellungen des SYMPL relay Nodes sind voreingestellt. Um Änderungen an den
Netzwerkeinstellungen vornehmen zu können, ist die erfolgreiche Installation der Stromversorgung
notwendig. Die Änderungen können in SYMPHOLIGHT oder über die Webseite des SYMPL relay Nodes
vorgenommen werden.
5.1
Standardeinstellungen vom Netzwerk
Der e:cue SYMPL relay Node hat als Werkseinstellung die Standard-IP-Adresse 192.168.123.1.
Subnetz-Maske: 255.255.255.0.
DHCP ist standardmäßig aktiviert.
Zugangsdaten für die SYMPL relay Node-Webschnittstelle
Das voreingestellte Passwort lautet: ecue
Um Änderungen der Netzwerkeinstellungen vorzunehmen, können Sie entweder SYMPHOLIGHT oder die
Webschnittstelle des SYMPL Nodes verwenden:
5.2
Netzwerkeinstellung über SYMPHOLIGHT
1.
Öffnen Sie das Kontextmenü vom SYMPL relay Node im Setup-Tab von SYMPHOLIGHT mit einem
Rechtsklick auf das Gerät.
WWW.TRAXON-ECUE.COM
| Netzwerk-Konfiguration
©2023 traxon technologies. Alle Rechte vorbehalten.
www.ecue.com
Bedienungsanleitung
07/23
Inhalt
verfügbar.
Seite: 09 / 13
