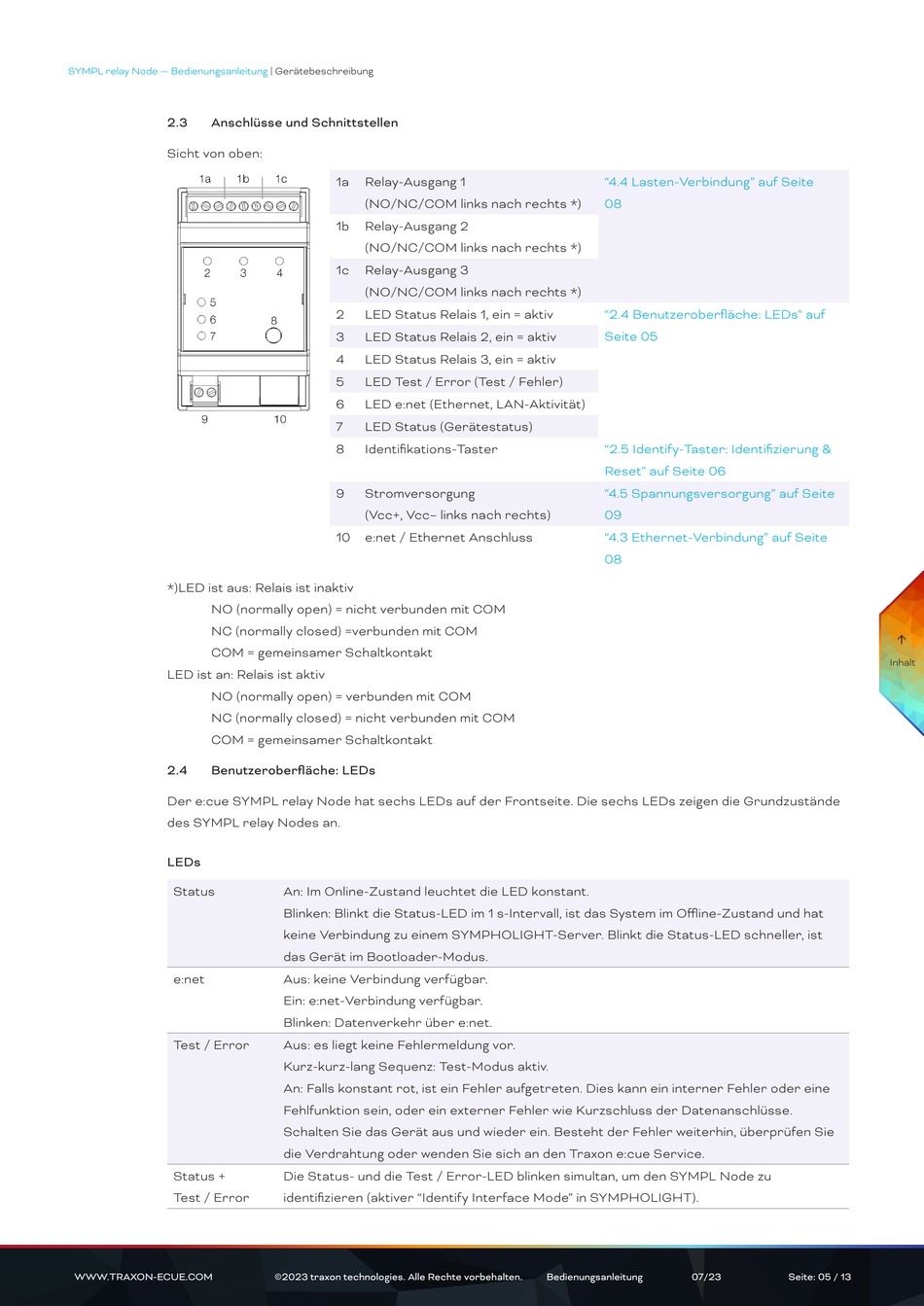

SYMPL relay Node — Bedienungsanleitung
2.3
Anschlüsse und Schnittstellen
Sicht von oben:
*)LED ist aus: Relais ist inaktiv
NO (normally open) = nicht verbunden mit COM
NC (normally closed) =verbunden mit COM
COM = gemeinsamer Schaltkontakt
LED ist an: Relais ist aktiv
NO (normally open) = verbunden mit COM
NC (normally closed) = nicht verbunden mit COM
COM = gemeinsamer Schaltkontakt
2.4
Benutzeroberfläche: LEDs
Der e:cue SYMPL relay Node hat sechs LEDs auf der Frontseite. Die sechs LEDs zeigen die Grundzustände
des SYMPL relay Nodes an.
LEDs
Status
e:net
Test / Error
Status +
Test / Error
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
1a
Relay-Ausgang 1
(NO/NC/COM links nach rechts *)
1b
Relay-Ausgang 2
(NO/NC/COM links nach rechts *)
1c
Relay-Ausgang 3
(NO/NC/COM links nach rechts *)
2
LED Status Relais 1, ein = aktiv
3
LED Status Relais 2, ein = aktiv
4
LED Status Relais 3, ein = aktiv
5
LED Test / Error (Test / Fehler)
6
LED e:net (Ethernet, LAN-Aktivität)
7
LED Status (Gerätestatus)
8
Identifikations-Taster
9
Stromversorgung
(Vcc+, Vcc– links nach rechts)
10 e:net / Ethernet Anschluss
An: Im Online-Zustand leuchtet die LED konstant.
Blinken: Blinkt die Status-LED im 1 s-Intervall, ist das System im Offline-Zustand und hat
keine Verbindung zu einem SYMPHOLIGHT-Server. Blinkt die Status-LED schneller, ist
das Gerät im Bootloader-Modus.
Aus: keine Verbindung verfügbar.
Ein: e:net-Verbindung verfügbar.
Blinken: Datenverkehr über e:net.
Aus: es liegt keine Fehlermeldung vor.
Kurz-kurz-lang Sequenz: Test-Modus aktiv.
An: Falls konstant rot, ist ein Fehler aufgetreten. Dies kann ein interner Fehler oder eine
Fehlfunktion sein, oder ein externer Fehler wie Kurzschluss der Datenanschlüsse.
Schalten Sie das Gerät aus und wieder ein. Besteht der Fehler weiterhin, überprüfen Sie
die Verdrahtung oder wenden Sie sich an den Traxon e:cue Service.
Die Status- und die Test / Error-LED blinken simultan, um den SYMPL Node zu
identifizieren (aktiver "Identify Interface Mode" in SYMPHOLIGHT).
©2023 traxon technologies. Alle Rechte vorbehalten.
"4.4 Lasten-Verbindung" auf Seite
08
"2.4 Benutzeroberfläche: LEDs" auf
Seite 05
"2.5 Identify-Taster: Identifizierung &
Reset" auf Seite 06
"4.5 Spannungsversorgung" auf Seite
09
"4.3 Ethernet-Verbindung" auf Seite
08
Bedienungsanleitung
07/23
Inhalt
Seite: 05 / 13
