SYMPL relay Node — Bedienungsanleitung
4

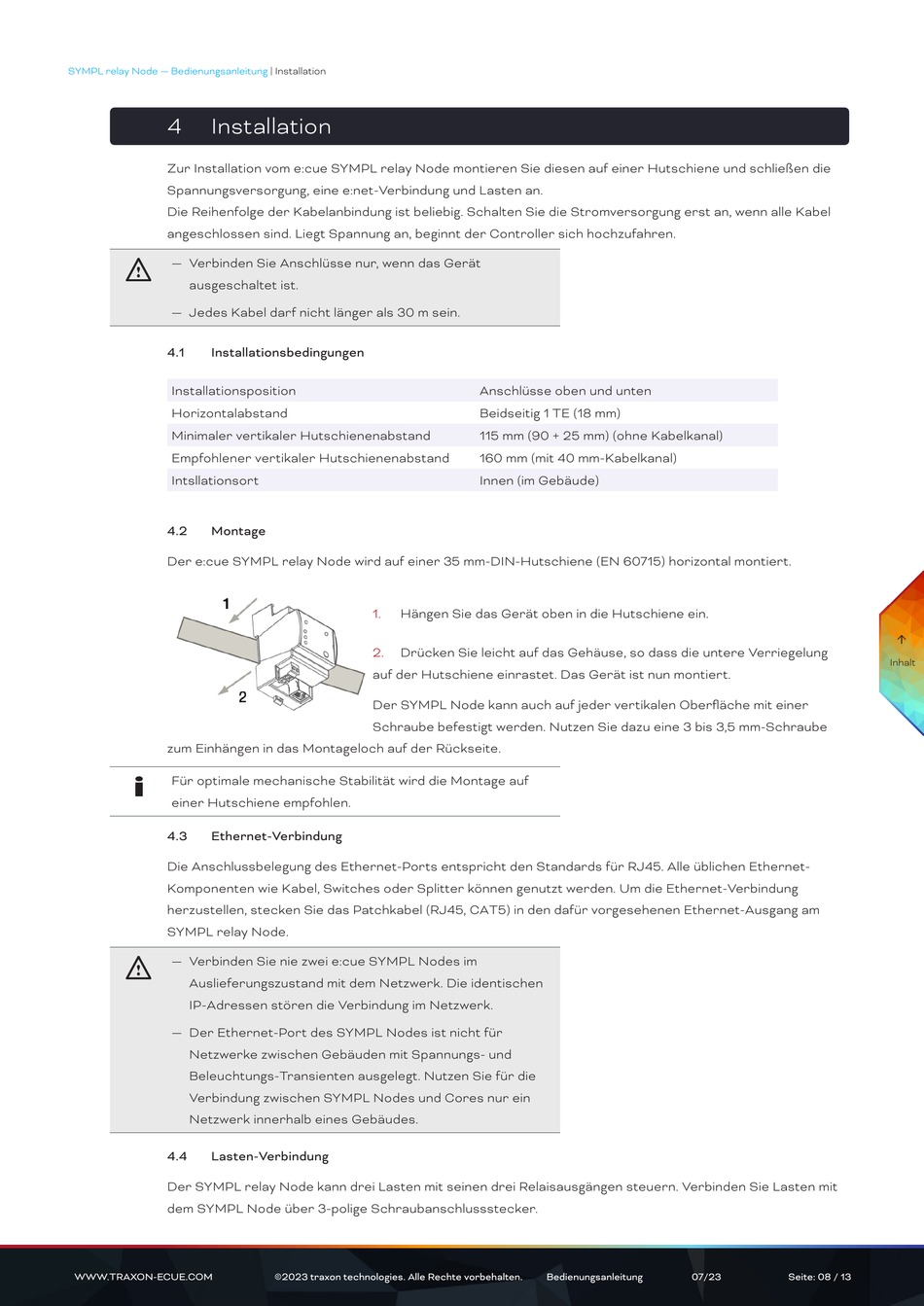

Installation
Zur Installation vom e:cue SYMPL relay Node montieren Sie diesen auf einer Hutschiene und schließen die
Spannungsversorgung, eine e:net-Verbindung und Lasten an.
Die Reihenfolge der Kabelanbindung ist beliebig. Schalten Sie die Stromversorgung erst an, wenn alle Kabel
angeschlossen sind. Liegt Spannung an, beginnt der Controller sich hochzufahren.
— Verbinden Sie Anschlüsse nur, wenn das Gerät
!
ausgeschaltet ist.
— Jedes Kabel darf nicht länger als 30 m sein.
4.1
Installationsbedingungen
Installationsposition
Horizontalabstand
Minimaler vertikaler Hutschienenabstand
Empfohlener vertikaler Hutschienenabstand
Intsllationsort
4.2
Montage
Der e:cue SYMPL relay Node wird auf einer 35 mm-DIN-Hutschiene (EN 60715) horizontal montiert.
zum Einhängen in das Montageloch auf der Rückseite.
i
Für optimale mechanische Stabilität wird die Montage auf
einer Hutschiene empfohlen.
4.3
Ethernet-Verbindung
Die Anschlussbelegung des Ethernet-Ports entspricht den Standards für RJ45. Alle üblichen Ethernet-
Komponenten wie Kabel, Switches oder Splitter können genutzt werden. Um die Ethernet-Verbindung
herzustellen, stecken Sie das Patchkabel (RJ45, CAT5) in den dafür vorgesehenen Ethernet-Ausgang am
SYMPL relay Node.
— Verbinden Sie nie zwei e:cue SYMPL Nodes im
!
Auslieferungszustand mit dem Netzwerk. Die identischen
IP-Adressen stören die Verbindung im Netzwerk.
— Der Ethernet-Port des SYMPL Nodes ist nicht für
Netzwerke zwischen Gebäuden mit Spannungs- und
Beleuchtungs-Transienten ausgelegt. Nutzen Sie für die
Verbindung zwischen SYMPL Nodes und Cores nur ein
Netzwerk innerhalb eines Gebäudes.
4.4
Lasten-Verbindung
Der SYMPL relay Node kann drei Lasten mit seinen drei Relaisausgängen steuern. Verbinden Sie Lasten mit
dem SYMPL Node über 3-polige Schraubanschlussstecker.
WWW.TRAXON-ECUE.COM
| Installation
1.
Hängen Sie das Gerät oben in die Hutschiene ein.
2.
Drücken Sie leicht auf das Gehäuse, so dass die untere Verriegelung
auf der Hutschiene einrastet. Das Gerät ist nun montiert.
Der SYMPL Node kann auch auf jeder vertikalen Oberfläche mit einer
Schraube befestigt werden. Nutzen Sie dazu eine 3 bis 3,5 mm-Schraube
©2023 traxon technologies. Alle Rechte vorbehalten.
Anschlüsse oben und unten
Beidseitig 1 TE (18 mm)
115 mm (90 + 25 mm) (ohne Kabelkanal)
160 mm (mit 40 mm-Kabelkanal)
Innen (im Gebäude)
Bedienungsanleitung
07/23
Seite: 08 / 13
