Roadeyes recMINI Bedienungsanleitung
Video-blackbox
Verwandte Anleitungen für Roadeyes recMINI
Inhaltszusammenfassung für Roadeyes recMINI

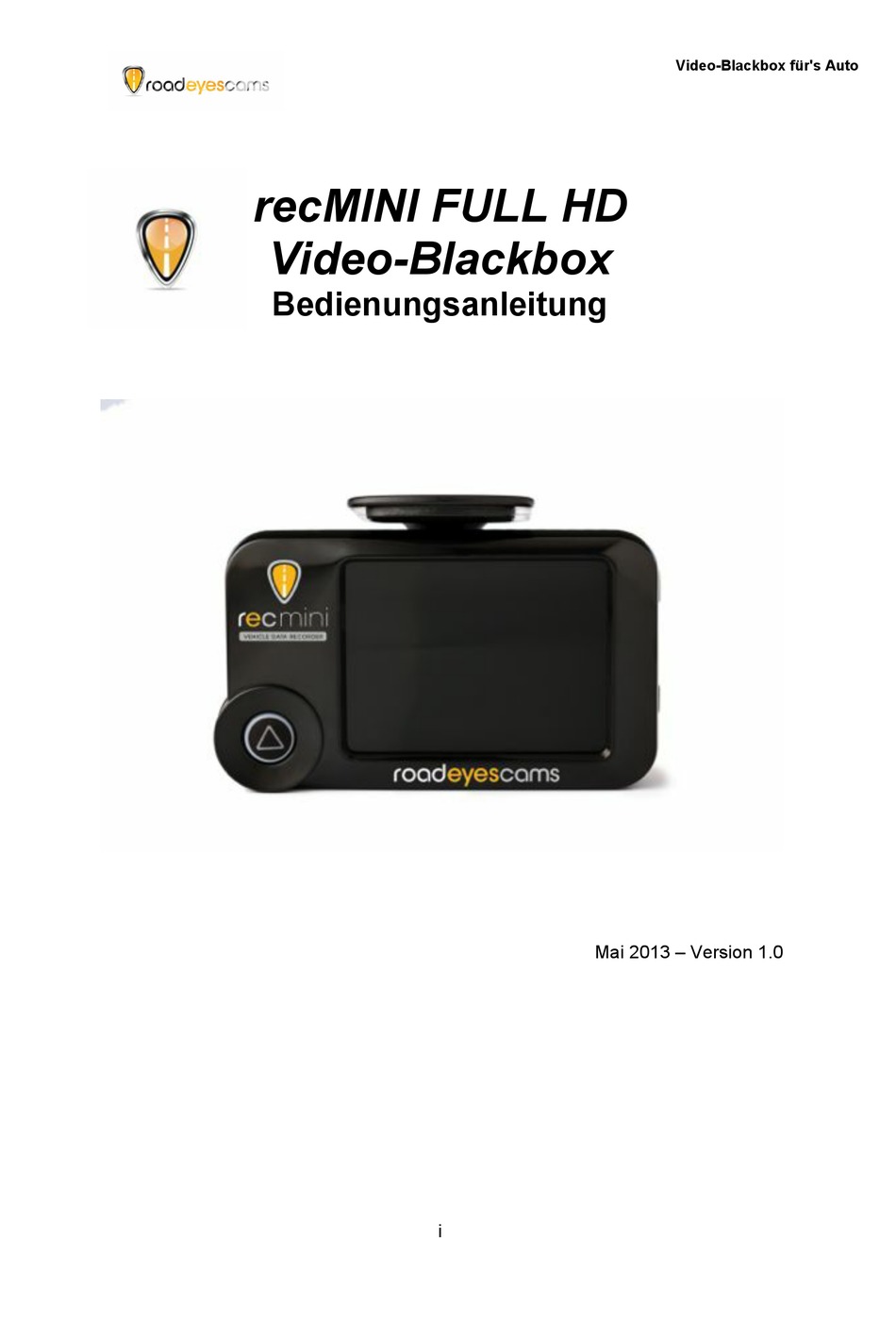

- Seite 1 Video-Blackbox für's Auto recMINI FULL HD Video-Blackbox Bedienungsanleitung Mai 2013 – Version 1.0...
-
Seite 2: Inhaltsverzeichnis
A.! Eigenschaften der recMINI Full HD!..............!1! B. ! Technische Daten! ....................!2! C. ! Zubehör! ......................!3! D. ! Montageplan der recMINI Full HD ! .............!3! E.! Produktbeschreibung!..................!6! F.! Einbau der SD-Karte!..................!7! Beschreibung der Fernbedienung! .............!8! Beschreibung des internen Menüs!............!9! Aufzeichnung / Anhalten der Aufzeichnung! . -
Seite 3: Einleitung
Bedienungsanleitung so vollständig und genau wie möglich ist. Es können dennoch Fehler oder Auslassungen darin enthalten sein, für die wir keine Haftung übernehmen. RoadEyes behält sich das Recht vor, die technischen Daten ohne vorherige Ankündigung zu ändern. -
Seite 4: A.! Eigenschaften Der Recmini Full Hd
Zigarettenanzünder-Buchse einstecken. Die recMINI zeichnet autonom auf und speichert alle täglichen Fahrten automatisch. 5. Die recMINI besitzt ein 3 mm Objektiv mit einem Blickwinkel von circa 105 Grad, damit die maximale Anzahl an Elementen auf Ihrer Fahrt aufgezeichnet werden kann. -
Seite 5: Technische Daten
Manuelle Einstellung über die Fernbedienung oder die mitgelieferte Einstellung der Uhrzeit RoadEyes Software Gyroskop Gyrosensor mit 3D-Achsen a) Das recMINI Gerät muss in dem Bereich montiert werden, in dem der Scheibenwischer und der Rückspiegel die Kameralinse nicht stören Wichtige können. Informationen Das Gerät schlägt das NTSC- und das PAL-System vor. -
Seite 6: Zubehör
3. Installations-CD-ROM 4. Selbstklebender Halter 3M 5. Schnellstartanleitung Optional 1. Speicherkarte, Format SDHC bis zu 32 GB – Klasse 10 D. Montageplan der recMINI Full HD 1. Montage des Systems an der Frontscheibe Position Klebehalter Klebehalter 2. Optimale Montageposition 3. Winkeleinstellung... - Seite 7 Video-Blackbox für's Auto 4. Anschuss der Stromversorgung 5. Anschluss Zigarettenanzünder 6. Montage der Video-Blackbox im Fahrzeug Optimale Position Zigarettenanzünder...
- Seite 8 Video-Blackbox für's Auto Information Das Gerät ist in einem sauberen Bereich der Frontscheibe (1). zu montieren. Die SD-Karte muss vor der Verwendung formatiert werden. (2). Einstellung der Uhrzeit über das Gerätemenü (3). NTSC oder PAL Einstellung über das Gerätemenü (4). Der beste Blickwinkel wird erreicht, wenn das Gerät rechts (5).
-
Seite 9: E.! Produktbeschreibung
Video-Blackbox für's Auto Bedienungsanleitung E. Produktbeschreibung SD-Kartensteckplatz Notaufzeichnung Stromversorgung Objektiv Einheit: mm... -
Seite 10: F.! Einbau Der Sd-Karte
Klasse 10 oder höher empfohlen. (2). Die eingesetzte Speicherkarte wird vom System automatisch gelöscht und formatiert, wenn keine Formatierung durch die RoadEyes Software erfolgt ist. (3). Von der Verwendung einer MicroSD und eines SD- Adapters wird dringend abgeraten. (4). Es wird dringend empfohlen, die Videoaufzeichnungen mit... -
Seite 11: Beschreibung Der Fernbedienung
Video-Blackbox für's Auto Bedienungsanleitung G. Beschreibung der Fernbedienung Notaufzeichnung Lautstärke verringern Tonaufzeichnung Lautstärke erhöhen unterbrechen Lautsprecher aktivieren Menü Auf/Ab Rechts/Links Bestätigen Lesen Stopp Pause... -
Seite 12: Beschreibung Des Internen Menüs
Video-Blackbox für's Auto Bedienungsanleitung H. Beschreibung des internen Menüs Das Systemmenü mit aufrufen. NTSC / PAL Einstellung der Uhrzeit Bildschirmschoner Firmware-Version Signaltyp: Zur Auswahl von NTSC /Pal auf klicken Parametrierung der Uhrzeit: Zur Einstellung der Uhrzeit auf klicken Bildschirmschoner: Zur Parametrierung der Zeit bis zum Abschalten des Bildschirms auf klicken Firmware-Version: Zur Anzeige der aktuellen Version auf... -
Seite 13: J.! Roadeyes Fahrtanalyse-Software
Video-Blackbox für's Auto Bedienungsanleitung RoadEyes Fahrtanalyse-Software Für diese Software muss DirectX 9.0 oder höher auf Ihrem PC installiert sein. Speichern Lesen Screenshot Konfiguration Formatieren Fortschrittsbalken Screenshot Lesegeschwindigkeit Lautstärke- Leseprüfungen Gyroskop regelung (2). Beschreibung der Leseprüfungen Vorhergehende aufgezeichnete Sequenz Vorhergehendes Bild Rückwärts lesen... -
Seite 14: Screenshot : Liefert Einen Schnappschuss Ihrer Aufzeichnung
Video-Blackbox für's Auto Bedienungsanleitung Screenshot : Liefert einen Schnappschuss Ihrer Aufzeichnung Sie können während des Lesens Ihrer Aufzeichnungen ein Bild erfassen. Zum Erfassen eines Bilds auf klicken. Das Fenster unten zeigt eine Übersicht der erfassten Daten an. Die Datei wird im Snapshot Ordner im Format *.bmp gespeichert. (Beispiel eines Screenshots) (3). - Seite 15 Video-Blackbox für's Auto Bedienungsanleitung Videoqualität Standard: hoch Parametrierung 25(PAL) / 30(NTSC) Es kann ein Passwort für den Zugriff auf die Aufzeichnungen (max. 15 Zeichen) parametriert werden: 123456789123456 Passwort : Achtung, die Groß- und Kleinschreibung wird berücksichtigt. Der Sensor kann automatisch die 30 Sekunden vor einem Aufprall und die 30 Sekunden nach einem Empfindlichkeit...
-
Seite 16: Datei Speichern
Video-Blackbox für's Auto Bedienungsanleitung Datei speichern Schritt 1. Die Quelle wählen, die gespeichert werden soll Schritt 2. Das Videoelement wählen, das gespeichert werden soll Schritt 3. Das Aufzeichnungsformat und die gewünschte Sequenz wählen... - Seite 17 RoadEyes Originalformat Format *.sd (*.avi) Aufzeichnungsformat Format *.AVI : Wenn die Speicherung im RoadEyes Originalformat erfolgt, speichern Sie die Daten des Gyroskops. Im .AVI Format speichern Sie nur das Video. Schritt 4 Das Speicherverzeichnis parametrieren: Standardmäßig ist dies C:\BlackBox Schritt 5 Die Speicherung starten...
-
Seite 18: Lesen
Video-Blackbox für's Auto Bedienungsanleitung Lesen: Fortschrittsbalken: Das Fahrzeugsymbol kann verschoben werden, damit man schneller zur gewünschten Aufzeichnung gelangt. Lesegeschwindigkeit: 2X 4X 8X 16X und Rückwärtslesen: 1/2X 1/4X 1/8X 1/16X Lautstärke regeln: Zur Einstellung der Lautstärke auf „+“ klicken. -
Seite 19: G[Sensor
Video-Blackbox für's Auto Bedienungsanleitung G-SENSOR Der Gyrosensor erkennt automatisch selbst den kleinsten Aufprall auf das Fahrzeug und zeichnet automatisch 30 Sekunden Video vor dem Aufprall und 30 Sekunden nach dem Aufprall in einem gesicherten und nicht löschbaren Bereich der Speicherkarte auf. Achse links/rechts Achse auf/ab ä... - Seite 20 Administratorrechten (Windows XP/Vista/7) zusammenhängen. Darauf achten, dass man das Programm als Administrator startet. Formatierung SD-Karte Wenn Sie eine neue SD-Karte in die recMINI einsetzen, ist es ratsam, die SD-Karte vor dem Starten des Geräts zu formatieren. Die SD-Karte wiederherstellen: Wenn Sie Ihre Fahrten auf dem Computer gespeichert haben und/oder die SD-Karte für andere Zwecke verwenden möchten, müssen Sie den...
-
Seite 21: K.! Geschätzte Aufzeichnungszeit Auf Dem Sd-Medium
Video-Blackbox für's Auto Bedienungsanleitung K. Geschätzte Aufzeichnungszeit auf dem SD-Medium* Die Tabelle unten dient nur zu Informationszwecken. Kapazität 16Go 32Go Videoqualität 120 Min 240 Min 480 Min Hoch (Full HD) Allgemeine Hinweise: Bei jeder Aufzeichnung wird circa alle 1 bis 3 Minuten eine Videodatei gespeichert. - Seite 22 Video-Blackbox für's Auto Bedienungsanleitung Hinweis zu den Display-Pixeln Q: Was bedeuten helle/dunkle Pixel auf dem Display? A: ! Auf einem dunklen Hintergrund bedeuten leuchtende und helle Pixel, dass das Display defekt und anormal beleuchtet ist. ! Auf einem hellen Hintergrund bedeuten dunkle Pixel, dass das Display defekt ist und die Beleuchtung nicht mehr funktioniert.
