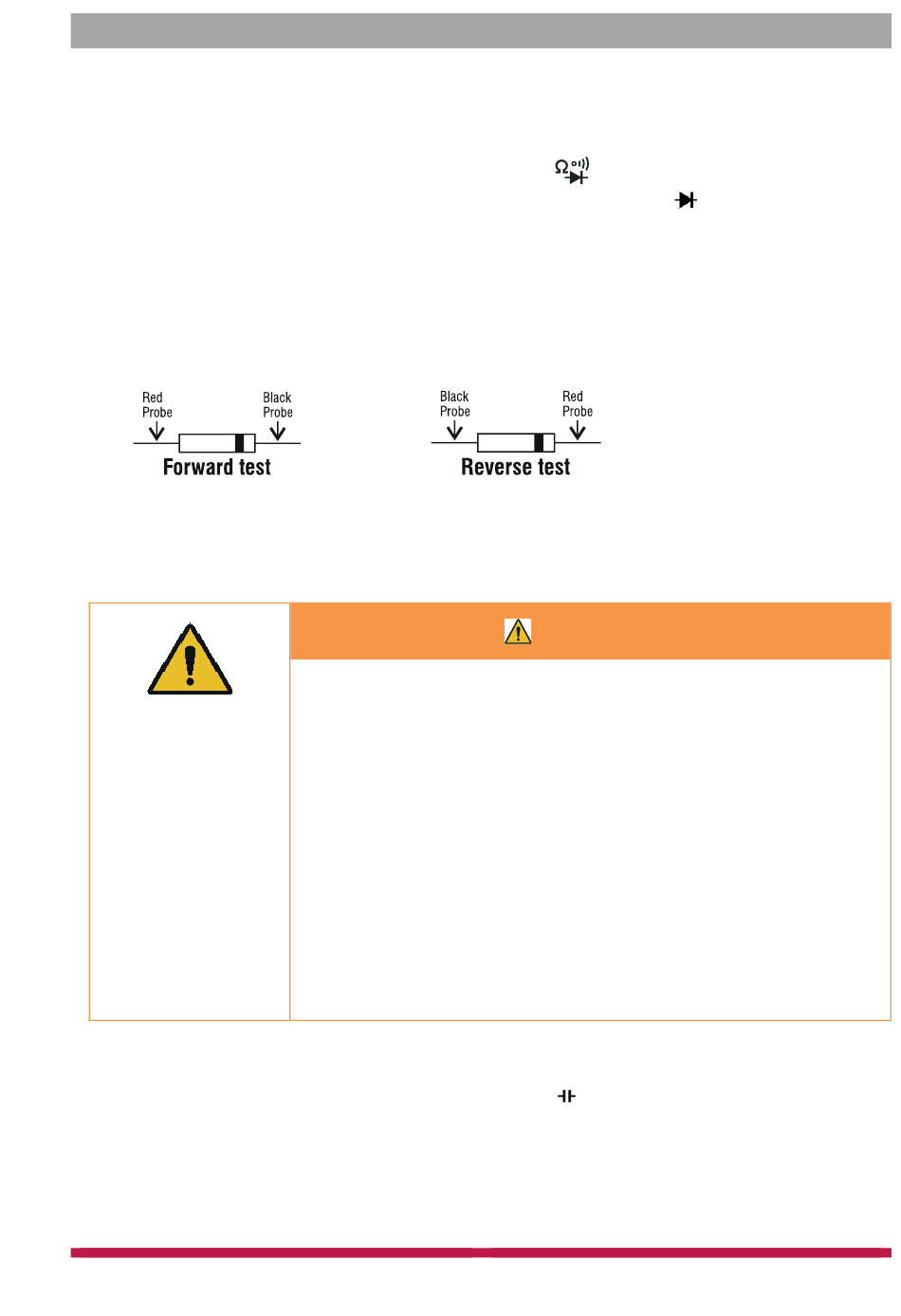

Diodentestfunktion:
- Verbinden Sie den 4mm Stecker der schwarzen Messleitung mit der COM-Buchse.
Verbinden Sie den 4mm Stecker der roten Messleitung mit der V/ΩHz... Buchse.
-
- Wählen Sie mithilfe des Messfunktionswahlschalters die
- Durch das Drücken der FUNC-Taste können Sie die Diodentestfunktion (
- Verbinden Sie die Messspitzen jetzt mit der zu testenden Diode. Sofern bekannt, bspw. die rote
Messspitze mit der Anode und die schwarze mit der Katode der Diode.
- Signalisiert das Display ein OL, ist die Halbleiterstrecke unterbrochen, oder Sie messen in
Sperrrichtung.
- Vertauschen Sie die Polarität der Messspitzen und es erscheint im Display ein Wert von 0,5-0,8
messen Sie in Durchgangsrichtung.
- Signalisiert das Display in beide Richtungen ein OL, deutet dies auf einen Defekt der Diode hin.
4.4 Kapazitätsmessung
- Verbinden Sie den 4mm Stecker der schwarzen Messleitung mit der COM-Buchse.
Verbinden Sie den 4mm Stecker der roten Messleitung mit der V/ΩHz... Buchse.
-
- Wählen Sie mithilfe des Messfunktionswahlschalters die
- Verbinden Sie nun die Messspitzen mit dem Messobjekt um die Messung zu starten.
- Bei höheren Kapazitäten kann es einige Sekunden dauern, bis ein stabiles Messergebnis angezeigt
wird – dies ist normal.
ENOVALAB MS0140
Schalten Sie die Schaltung, in der gemessen werden soll spannungsfrei und
entladen alle dort verbauten Kondensatoren.
Potentielle Spannungen in der Schaltung können das Messgerät zerstören,
oder zu verfälschten Messresultaten führen.
Vor jeder Messung sollte eine Spannungsmessung am zu untersuchenden
Bauelement vorgenommen werden. Entladen Sie das Bauelement ggf. mit
einem hochohmigen Widerstand.
Schließen Sie niemals den Kondensator kurz. Ein schlagartiges Entladen kann
durch die hohe Energiemenge zu Stromschlägen, Funkenschlag und Brand
Entfernen Sie nach jedem Messvorgang die Messleitungen und Messspitzen
vom Messobjekt sowie dem Multimeter.
Funktion aus.
) auswählen.
WARNUNG
führen.
Funktion aus.
SEITE 19 VON 28
