ENOVALAB MS0140 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
ENOVALAB MS0140
info@enovatek.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ENOVALAB MS0140

Inhaltszusammenfassung für ENOVALAB MS0140

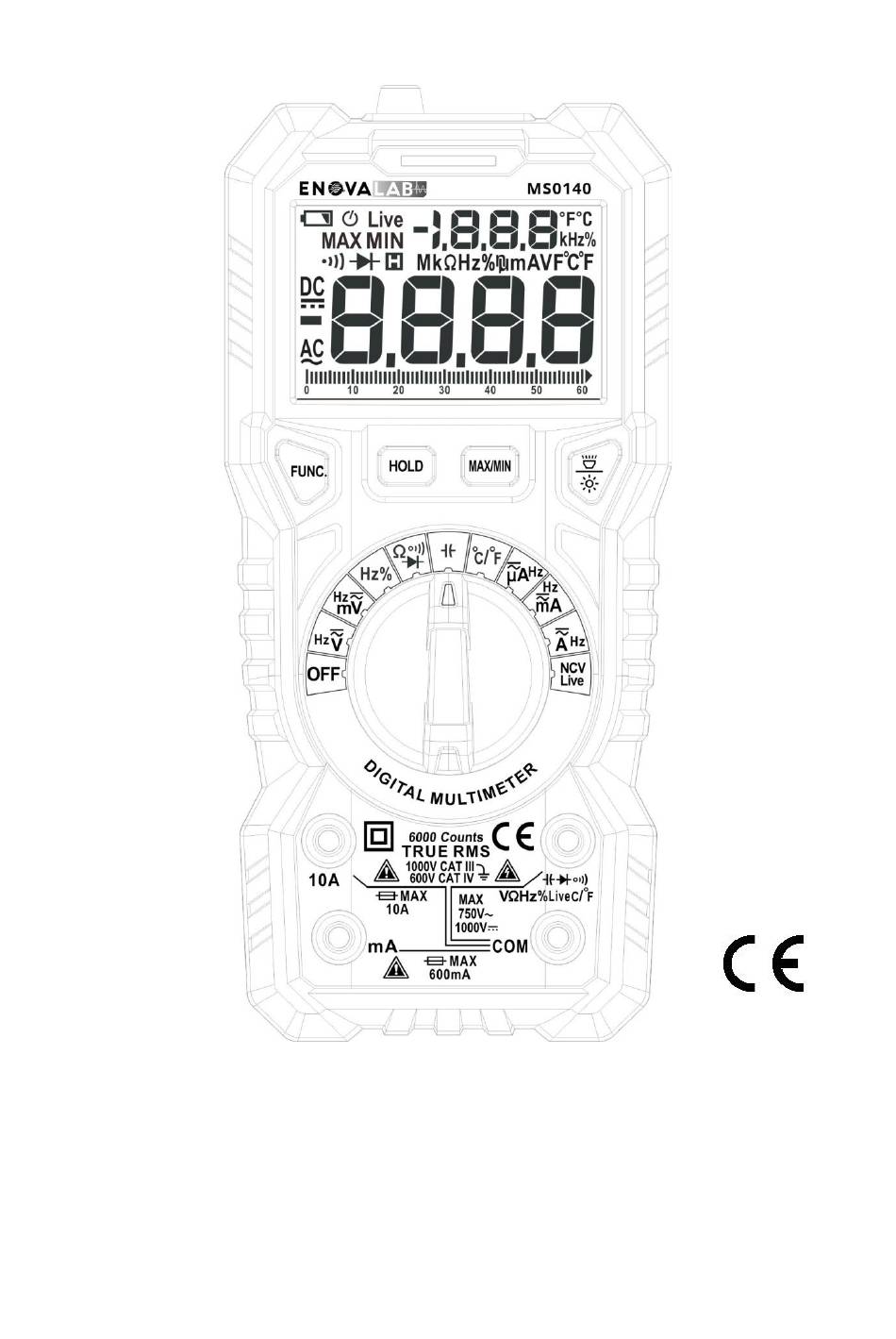

  • Seite 1 ENOVALAB MS0140 info@enovatek.de...

  • Seite 2: Inhaltsverzeichnis

    ENOVALAB MS0140 Inhaltsverzeichnis EINFÜHRUNG ............................2 GRUNDLEGENDE HINWEISE ......................... 3 Allgemeines ................................3 Aufbau der Sicherheitshinweise/ Bedeutung der Signalworte ................6 Sicherheitshinweise............................6 Einführung in die Verwendung ......................... 10 ÜBERSICHT, TASTEN-/SONDERFUNKTIONEN ................. 13 Übersicht ................................13 Display-Symbole ............................... 14 Tasten- und Sonderfunktionen ......................... 15 Eingangslimits ..............................

  • Seite 3: Einführung

    ENOVALAB MS0140 1 Einführung Wir freuen uns, dass Sie sich für ein Produkt von ENOVALAB entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Alle Personen, die mit der Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Multimeters MS0140 zu tun haben, ➢...

  • Seite 4: Grundlegende Hinweise

    Verwender die notwendigen Informationen für die Bedienung, Wartung und Reparatur. Sie ist als Dokument ein Teil des MS0140 und muss dem Elektrofachpersonal zu jedem Zeitpunkt zur Verfügung stehen. Es ist darauf zu achten, dass sämtliche Teile der Bedienungsanleitung immer in gut lesbarem Zustand sind.

  • Seite 5: Sorgfaltspflicht Des Verwenders / Bedieners

    ENOVALAB MS0140 2.1.4 Verpflichtung des Verwenders/Bedieners Der Verwender verpflichtet sich: ➢ nur Personen im entsprechenden Bereich zu zulassen, die diese Bedienungsanleitung gelesen und verstanden haben. ➢ die Durchführung der regelmäßigen Wartungs- und Reinigungsarbeiten zu organisieren. HINWEIS Die allgemeinen Sicherheitsvorschriften sind zu beachten.

  • Seite 6: Bauliche Veränderungen

    2.1.8 Ersatzteile Ersatzteile und Sonderausstattungen, die nicht von ENOVALAB geliefert wurden, sind auch nicht von uns zur Verwendung freigegeben. Für Schäden und Leistungseinschränkungen, die durch eine bauliche Veränderung oder Nachrüstung entstehen, ist jegliche Haftung des Herstellers / Inverkehrbringers in aller Regel ausgeschlossen.

  • Seite 7: Aufbau Der Sicherheitshinweise/ Bedeutung Der Signalworte

    Das Arbeiten an spannungsführenden Komponenten darf nur von speziell geschultem Fachpersonal mit entsprechender Qualifikation durchgeführt werden. VERBOTEN Das ENOVALAB MS0140 ist kein Spielzeug und darf nicht in Kinderhände gelangen. Eltern haften bei sämtlichen Folgeschäden durch Nichtbeachtung für ihre Kinder! HINWEIS Lesen Sie zur eigenen Sicherheit immer vor der Inbetriebnahme diese Bedienungsanleitung sorgfältig.
  • Seite 8 ENOVALAB MS0140 Sicherheitshinweise und Symbole auf dem Gerät: Achtung! Warnhinweise in der Bedienungsanleitung nachlesen. Das Nichtbeachten der entsprechenden Hinweise birgt die Gefahr von Verletzungen von Personen und/oder Beschädigungen des Geräts. Eine maximale zulässige Spannungsdifferenz von 1000 V DC/ 750 V AC eff zwischen COM-/ V-/ bzw.
  • Seite 9 ENOVALAB MS0140 Um die allgemeine Betriebssicherheit des Messgeräts zu gewährleisten und schwere Verletzungen durch Kurzschlüsse bzw. Strom- und Spannungsüberschläge (Lichtbögen) zu vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zum Betrieb unbedingt zu beachten. Jedwede Schäden, welche durch die Nichtbeachtung dieser Hinweise resultieren, sind von Ansprüchen jeglicher Art ausgeschlossen.
  • Seite 10 ENOVALAB MS0140 Vibration, direkte Sonneneinstrahlung, magnetische und elektromagnetische Felder sowie Feuchtigkeit und Staubeinwirkung. Halten Sie das Messgerät von Flüssigkeiten fern und stellen Sie diese keinesfalls auf dem Gerät ab (Kurzschlussgefahr). Das Messgerät darf nicht im geöffneten Zustand betrieben werden (Stromschlaggefahr).

  • Seite 11: Einführung In Die Verwendung

    Diodentestfunktion sowie Batterietestfunktion. Die integrierte, zuschaltbare LED-Arbeitsleuchte ermöglicht dem Anwender außerdem das zuverlässige und effiziente Messen, auch in schlecht ausgeleuchteten Umgebungen und macht das MS0140 zum idealen Multimeter für verschiedenste Messaufgaben. Auch die praktische Buchsenbeleuchtung überzeugt in der praktischen Anwendung.
  • Seite 12 ENOVALAB MS0140 2.4.3 Schutzklasse ➢ Das Messgerät entspricht der EN 61010-1, Schutzklasse 2 und der Überspannungskategorie CAT III 1000 V / CAT IV 600 V. Ungeeignete Spannungen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. SEITE 11 VON 28...

  • Seite 13: Flüssigkeit

    ENOVALAB MS0140 2.4.4 Flüssigkeit ➢ Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen am Produkt eindringen können. WICHTIG Besteht der Verdacht, dass auch nur minimale Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Seite 14: Übersicht, Tasten-/Sonderfunktionen

    ENOVALAB MS0140 3 Übersicht, Tasten-/Sonderfunktionen WARNUNG Für das erstmalige Verwenden ist besondere Vorsicht angebracht! INFORMATION Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen die sich nicht mit dem Gerät auskennen.

  • Seite 15: Display-Symbole

    ENOVALAB MS0140 3.2 Display-Symbole WARNUNG Bei geringer Batterieladung müssen die Batterien schnellstmöglich gewechselt werden, um fehlerhafte Messwerte und damit eventuelle elektrische Unfälle und Schäden zu vermeiden! SEITE 14 VON 28...

  • Seite 16: Tasten- Und Sonderfunktionen

    ENOVALAB MS0140 3.3 Tasten- und Sonderfunktionen Taste: Beschreibung / Funktion: FUNC-Knopf: Temperaturmessmodus: Wahl zwischen °Celsius und °Fahrenheit Spannungsmessung: Wahl zwischen Gleich- und Wechselspannung Strommessung: Wahl zwischen Gleich- und Wechselstrom Auswahl der Widerstands-, Dioden- oder Durchgangsprüfung Auswahl NCV-Test und LIVE-Test Einmal drücken friert den momentanen Messwert ein. „H“ wird im Display angezeigt.

  • Seite 17: Messungen

    ENOVALAB MS0140 4 Messungen 4.1 Spannungsmessung WARNUNG Schließen Sie niemals eine Spannungsquelle an, wenn die Messbuchsen für die Messung von Strömen belegt sind. Dies führt zu Stromschlag- und Brandgefahr. Zudem dürfen die Eingangsspannungen nicht 1000 V DC / 750 V AC überschreiten.

  • Seite 18: Strommessung

    ENOVALAB MS0140 4.2 Strommessung WARNUNG Schließen Sie die Messspitzen bei der Strommessung niemals parallel zu einem Messobjekt an. Kurzschlussgefahr! Das Multimeter ist bei der Strommessung immer in Reihe zum Messobjekt zu schalten. Falls die interne Sicherung während des Messvorgangs auslöst, müssen die Messspitzen sofort vom Messobjekt entfernt werden.

  • Seite 19: Widerstandsmessung, Durchgangsprüfung Und Diodentest

    ENOVALAB MS0140 4.3 Widerstandsmessung, Durchgangsprüfung und Diodentest WARNUNG Schalten Sie die Schaltung, in der gemessen werden soll spannungsfrei und entladen alle dort verbauten Kondensatoren. Potentielle Spannungen in der Schaltung können das Messgerät zerstören, oder zu verfälschten Messresultaten führen. Entfernen Sie nach jedem Messvorgang die Messleitungen und Messspitzen vom Messobjekt sowie dem Multimeter.

  • Seite 20: Kapazitätsmessung

    ENOVALAB MS0140 Diodentestfunktion: Verbinden Sie den 4mm Stecker der schwarzen Messleitung mit der COM-Buchse. Verbinden Sie den 4mm Stecker der roten Messleitung mit der V/ΩHz… Buchse. Wählen Sie mithilfe des Messfunktionswahlschalters die Funktion aus. Durch das Drücken der FUNC-Taste können Sie die Diodentestfunktion ( ) auswählen.

  • Seite 21: Frequenzmessung

    ENOVALAB MS0140 4.5 Frequenzmessung WARNUNG Schließen Sie niemals eine Spannungsquelle an, wenn die Messbuchsen für die Messung von Strömen belegt sind. Dies führt zu Stromschlag- und Brandgefahr. Zudem dürfen die Eingangsspannungen nicht 1000 V DC / 750 V AC überschreiten. Führen Sie keine Messungen an unbekannten Messobjekten durch, bei denen die Spannung höher sein könnte.

  • Seite 22: Temperaturmessung

    ENOVALAB MS0140 LIVE Test Verbinden Sie den 2mm Stecker der roten Messleitung mit der V/Ω…-Buchse. Durch das Drücken der FUNC-Taste können Sie zwischen der NCV-Funktion und der LIVE-Test- Funktion wechseln. Wählen Sie mittels der FUNC-Taste die LIVE-Test -Funktion aus. Berühren Sie mit der roten Messspitze nun die zu messende Spannungsquelle.

  • Seite 23: Batterie- Und Sicherungswechsel

    ENOVALAB MS0140 5 Batterie- und Sicherungswechsel Batteriewechsel: WARNUNG Entfernen Sie alle Messleitungen vom Multimeter, bevor Sie das Gerät öffnen. Führen Sie die Arbeit mit dem Multimeter erst fort, sobald das Gerät nach dem Batteriewechsel wieder vollständig geschlossen ist. Sobald das Batteriesignal im Display des Multimeters erscheint, müssen die Batterien getauscht werden.

  • Seite 24: Reinigung, Wartung Und Lagerung

    ENOVALAB MS0140 6 Reinigung, Wartung und Lagerung GEFAHR Sein Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag bekommen! LEBENSGEFAHR Vor Wartungsarbeiten ist das Produkt unbedingt allpolig vom Netz zu trennen Nach dem Einsatz ist das Messgerät von jedem Messobjekt zu trennen und alle Messleitungen sind vom Gerät zu entfernen.

  • Seite 25: Technische Daten

    ENOVALAB MS0140 7 Technische Daten Inverkehrbringer (komplette Anschrift inkl. Steuer ID & Amtsgericht) Firmenbezeichnung: ENOVATEK GmbH Adresse: Am Bullhamm 37, 26441 Jever Tel.: 04461/7464200 Mailadresse: info@enovatek.de www.enovatek.de Finanzamt: Wilhelmshaven Amtsgericht: Oldenburg, HRB211385 WEEE-Reg.-Nr.: DE 75996989 Allgemeine Daten: Modell- / Typenbezeichnung...
  • Seite 26 ENOVALAB MS0140 Messbereichsspezifikationen: Genauigkeitsangaben gelten für den Temperaturbereich von 18 bis 28 °C bei einer relativen Luftfeuchtigkeit unter 70%. Funktion: Messbereich: Auflösung: Genauigkeit ±(% der Anzeige + Digit) AC Spannung 1 mV ±(0,8% +3) 60 V 10 mV 600 V 0,1 V ±(1% +10)
  • Seite 27 ENOVALAB MS0140 Funktion: Messbereich: Auflösung: Diodentest 0-3 V 0,001 V Eingangsschutz: 600 V AC oder 600 V DC Funktion: Messbereich: Auflösung: Genauigkeit ±(% der Anzeige + Digit) AC Strom 60 µA 0,01 µA ±(1,0% +3) 600 µA 0,1 µA 6 mA...

  • Seite 28: Hinweise Zur Entsorgung

    Verkaufsstellen zurück, die Batterien und Akkus verkaufen! 9 Hilfe bei Störungen Lässt sich das Multimeter MS0140 nicht in Betrieb nehmen oder treten Funktionsstörungen während des Betriebs auf, so ist eine qualifizierte und befugte Elektrofachkraft zu informieren. Auf keinen Fall darf versucht werden, die Störungen selber zu beheben.

  • Seite 29: Eg-Konformitätserklärung

    10 EG- Konformitätserklärung EG-Konformitätserklärung Die Firma ENOVATEK GmbH Am Bullhamm 37 26441 Jever erklärt hiermit, dass das Multimeter ENOVALAB Typ MS0140 die Bestimmungen der nachfolgenden einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft erfüllt: ➢ Maschinenrichtlinie 2006/42/EG ➢ EMV-Richtlinie 2014/30/EU Gemäß Anhang I Nr. 1.5.1. der Maschinenrichtlinie 2006/42/EG wurden auch die Schutz- ziele der Niederspannungsrichtlinie 2014/35/EU eingehalten.
