49BDL2105X/55BDL2105X
4.4.

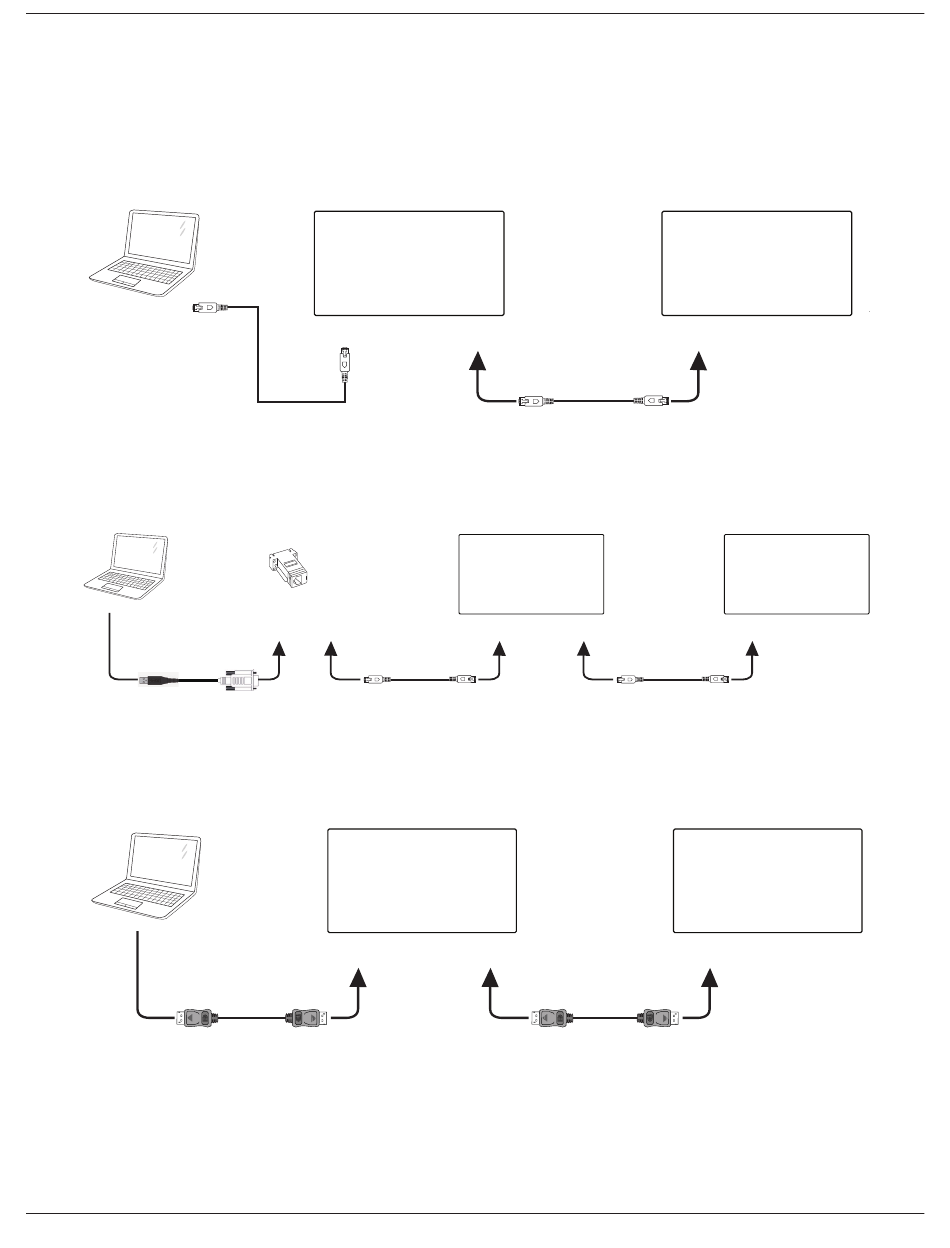

Mehrere Anzeigegeräte in einer Daisy Chain-Konfiguration anschließen
Sie können mehrere Anzeigegeräte zur Erzeugung einer Daisy-Chain-Konfiguration miteinander verbinden (z. B. zur Errichtung
einer Videowand).
4.4.1. Anzeigesteuerungsverbindung
Verbinden Sie den [RJ45]-Anschluss des Laptops mit dem [RJ45-Eingang]-Anschluss an Anzeigegerät 1, verbinden Sie den
Anschluss [RJ45-Ausgang] von Anzeigegerät 1 mit dem [RJ45-Eingang]-Anschluss von Anzeigegerät 2.
Anzeige 1
Anzeige 2
[RJ45]
PC
[RJ45-Eingang]
[RJ45-Ausgang]
[RJ45-Eingang]
Verbinden Sie den [USB]-Anschluss des Laptops mit dem Adapter und verbinden Sie ihn mit dem Anschluss [Steuerungseingang]
von Anzeigegerät 1, verbinden Sie den Anschluss [Steuerungsausgang] von Anzeigegerät 1 mit dem [Steuerungseingang]-
Anschluss von Anzeigegerät 2.
Anzeige 1
Anzeige 2
PC
DB9- (Buchse)
zu-RJ12/45-Adapter
[USB]
[DB9-Eingang]
[RJ45-Ausgang]
[Steuerungseingang]
[Steuerungsausgang]
[Steuerungseingang]
4.4.2. Digitale Videoverbindung
Verbinden Sie den [DP]-Anschluss mit dem [DP-Eingang] an Anzeigegerät 1 und verbinden Sie den Anschluss [DP-Ausgang] von
Anzeigegerät 1 mit dem Anschluss [DP-Eingang] von Anzeigegerät 2.
Anzeige 1
Anzeige 2
PC
[DP]
[DP-Eingang]
[DP-Ausgang]
[DP-Eingang]
28
