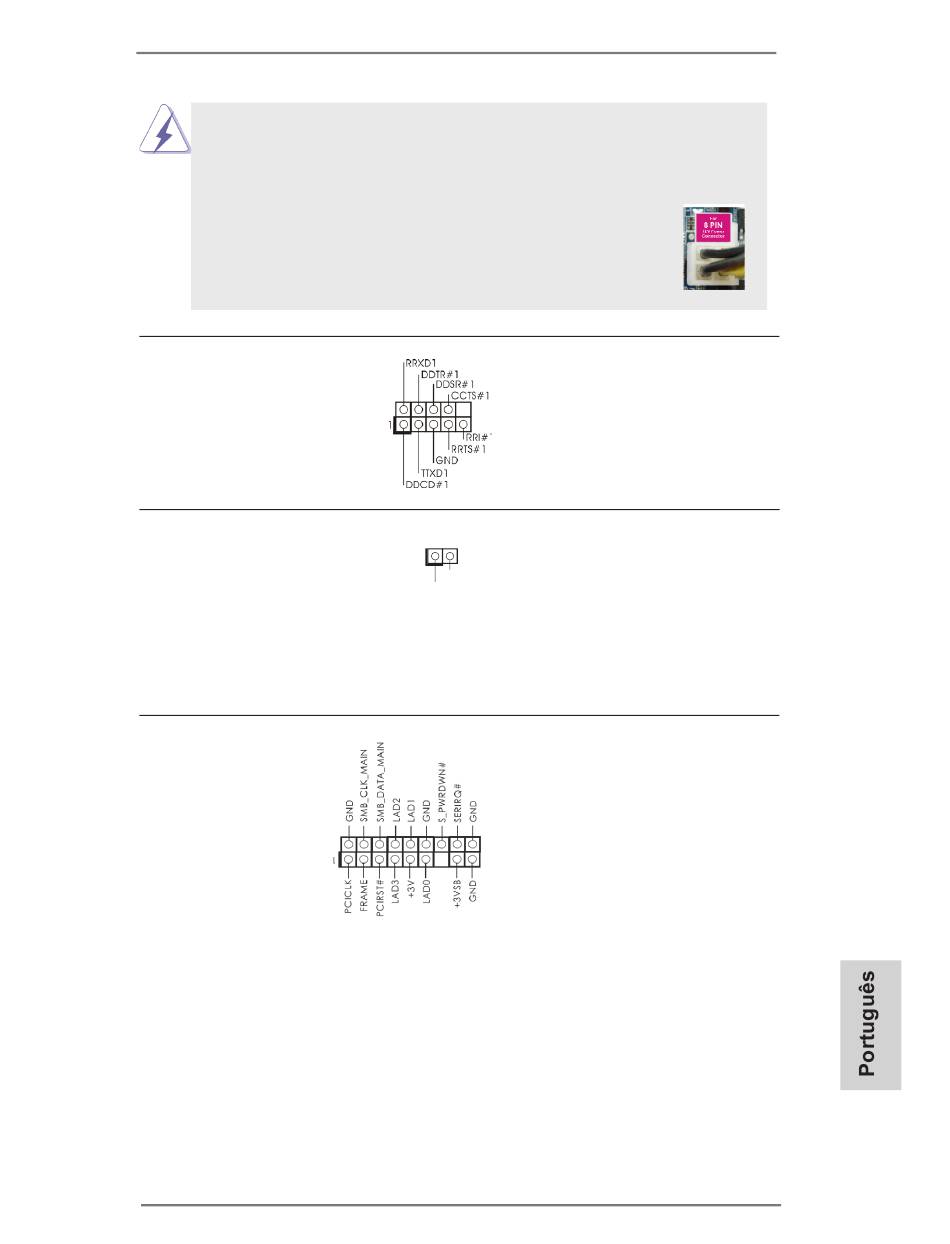

Embora esta placa-mãe providencie um conector de energia ATX 12V
de 8 pinos, pode apesar disso funcionar com a adapta-ção de uma
fonte de energia tradicional de 4 pinos. Para usar a fonte de
alimentação de 4 pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 5.
Conector de porta de série
(COM1 de 9 pinos)
(veja a folha 2, No. 22)
Conector de intrusão no chassis
(CI1 de 2 pinos)
(veja a folha 2, No. 24)
Terminal TPM
(TPMS1 de 17 pinos)
(veja a folha 2, No. 23)
Instalação da Fonte de alimentação ATX 12V de 4 Pinos
1
GND
Signal
ASRock FM2A78 Pro4+ Motherboard
4
1
Este conector COM1 suporta
um módulo de porta de série.
Esta placa principal suporta a
função de detecção de
ABERTURA da CAIXA
quedetecta se a tampa do
chassisfoi removida. Esta
funçãorequer um chassis com
designde detecção de intrusão.
Este conector suporta um
sistema com Módulo de
Plataforma Confiável (TPM),
que pode armazenar com
segurança chaves, certificados
digitais, palavras-passe e
dados. Um sistema TPM
também ajuda a melhorar a
segurança de rede, a proteger
identidades digitais e a garantir
a integridade da plataforma.
8
5
