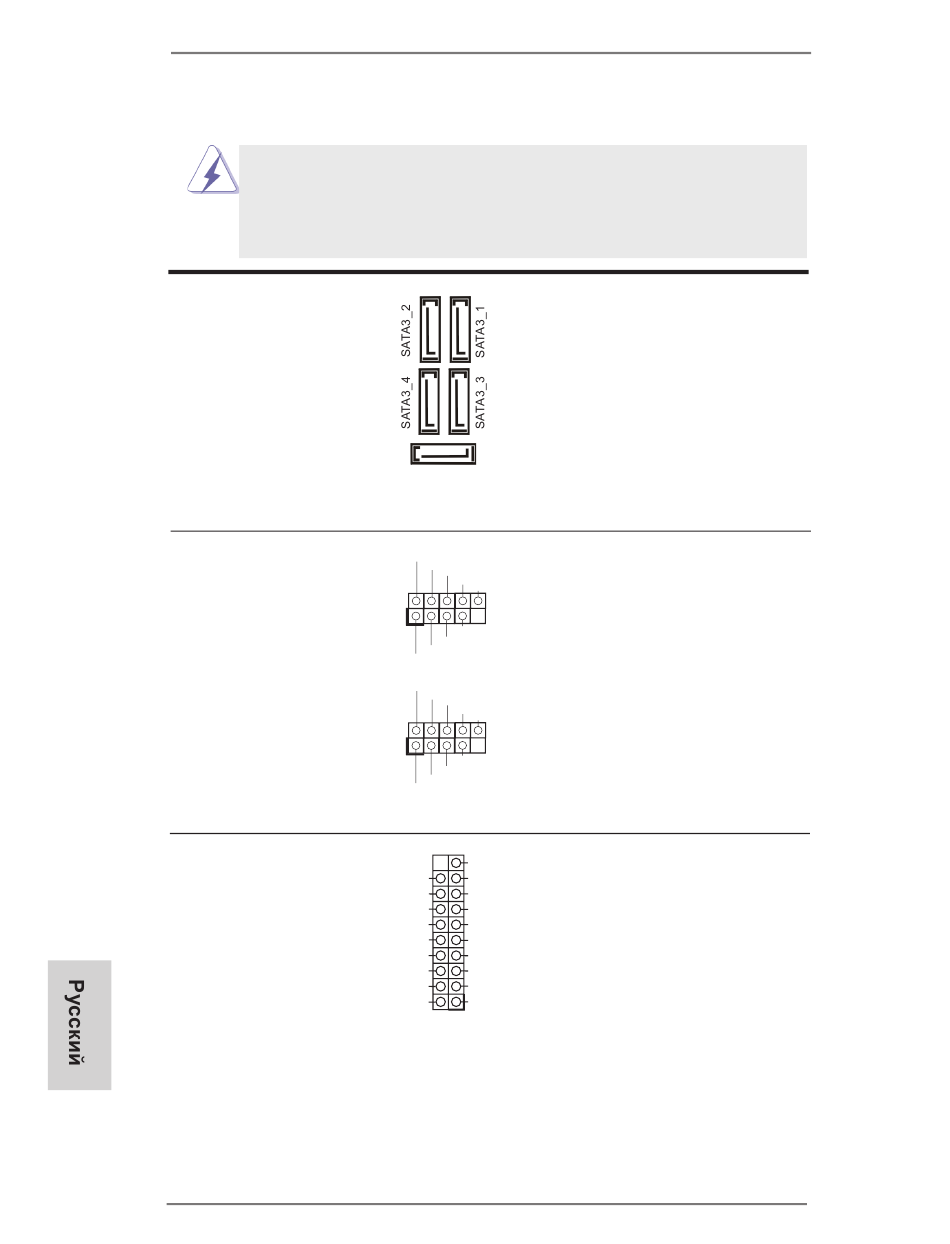

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Разъемы Serial ATA3
(SATA3_1, см. стр. 2, п. 11)
(SATA3_2, см. стр. 2, п. 10)
(SATA3_3, см. стр. 2, п. 12)
(SATA3_4, см. стр. 2, п. 9)
(SATA3_5, см. стр. 2, п. 13)
Колодка USB 2.0
(9-контактный USB_11_12)
(см. стр. 2, п. 21)
(9-контактный USB_13_14)
(см. стр. 2, п. 20)
Колодка USB 3.0
(19-контактный USB3_9_10)
(см. стр. 2, п. 8)
78
All manuals and user guides at all-guides.com
SATA3_5
USB_PWR
P-12
P+12
GND
DUMMY
1
GND
P+11
P-11
USB_PWR
USB_PWR
P-14
P+14
GND
DUMMY
1
GND
P+13
P-13
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX- IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
ASRock FM2A78 Pro4+ Motherboard
пять соединителя Serial ATA3
предназначаются для
подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Помимо шесть стандартных
портов USB 2.0 на панели ввода-
вывода, на данной материнской
плате предусмотрено два
разъема USB 2.0. Каждый разъем
USB 2.0 поддерживает два порта
USB 2.0.
Помимо два стандартных
портов USB 3.0 на панели ввода-
вывода, на данной материнской
плате предусмотрен один разъем
USB 3.0. Этот разъем USB 3.0
поддерживает два порта USB 3.0.
