HO740 Schnittstelleneinbau

Sicherheitshinweis!
Die im folgenden beschriebenen arbeiten dürfen
nur ausgeführt werden, wenn das netzkabel nicht
mit dem HaMEG Gerät verbunden ist und alle Lei-
tungen von den Messeingängen entfernt sind.
achtung!
Um Beschädigungen der Schnittstelle beim aus-
und Einbau zu vermeiden, sollten Sie zuerst das
HaMEG Gerät mit einer Hand an einer rückwand-
befestigungsmutter berühren, um damit einen
Potentialausgleich zwischen Ihrem Körper und dem
Gerät durchzuführen. Halten Sie diese Verbindung
aufrecht, während Sie die Schnittstelle aus- oder
einbauen.
Berühren Sie die Schnittstelle nur an der Buchse.

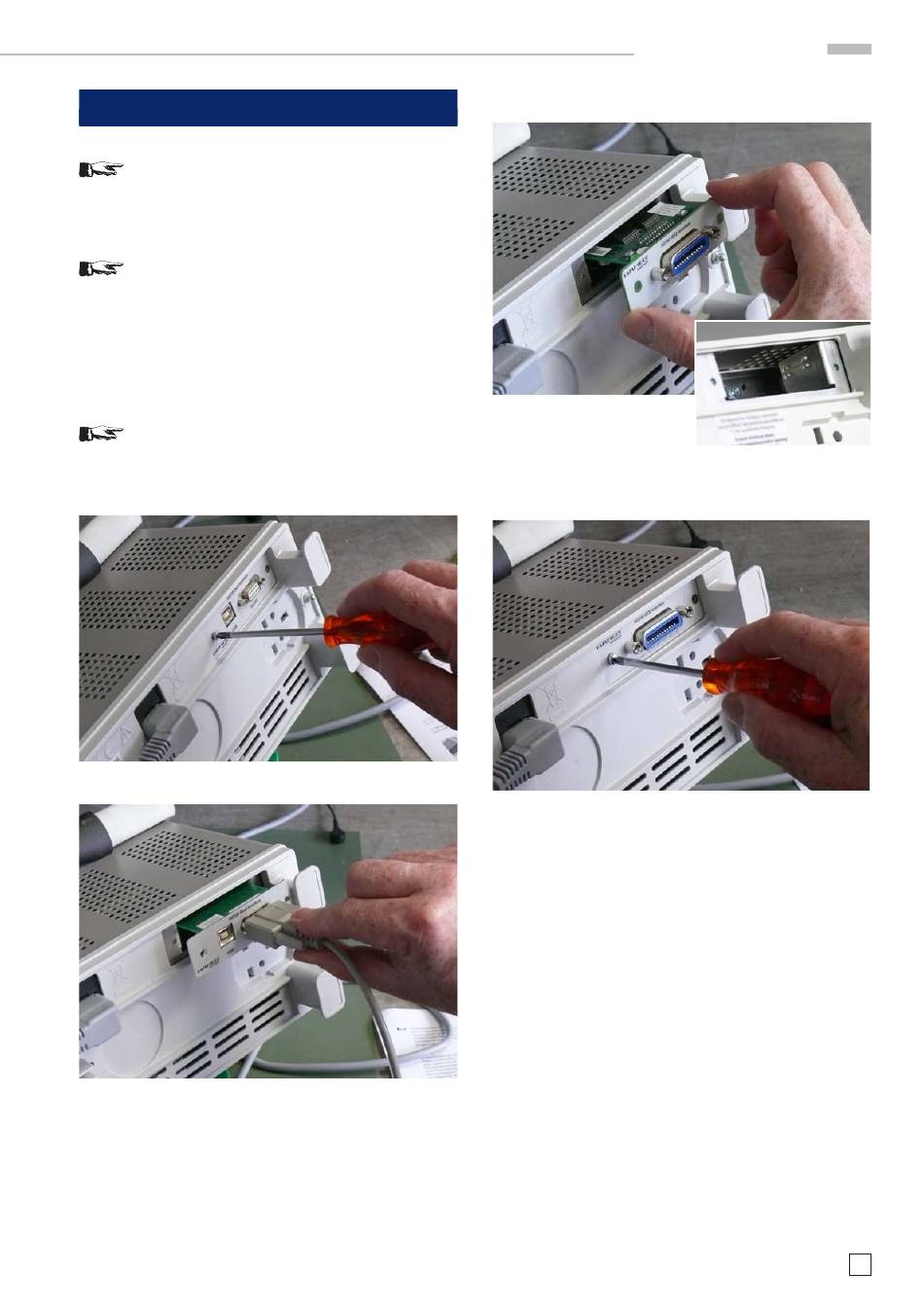

Ausbau der im Oszilloskop befindlichen Schnittstelle:
Abb. 2.1: Entfernen Sie die beiden Befestigungsschrauben.
Abb. 2.2: Ziehen Sie die Schnittstelle heraus.
Einbau der Schnittstelle HO740:
Abb. 2.3: Führen Sie die HO740
Schnittstelle so in die dafür
vorgesehene Öffnung ein, dass
die leiterplatte in die auf beiden Seiten erkennbare Führung
geschoben wird und drücken Sie es ganz hinein.
Abb. 2.4: Befestigen Sie die Schnittstelle mit den vorher ent-
fernten (Abb. 2.1) Befestigungsschrauben.
