EL-2601 Wireless magnetic contact – Funkmagnetkontakt – Contact magnétique – Magneet contact Conrad No: 1276474
Let op: Wegens het voorkomen van voltagevertraging in
lithiumbatterijen die in opslag zijn geweest, kunnen de batterijen
aanvankelijk leeg lijken te zijn. Laat in dit geval de sensor gedurende een
paar minuten in Test mode, totdat het voltageniveau gestabiliseerd is.
Oefen geen druk uit op de antenne, wanneer u de printplaat vastpakt.
Wenn Sie mit der Leiterplatte umgehen, wenden Sie keine Kraft auf der
Antenne an.
3. Selecteer in het programmering menu, Componenten, Zones [911].
4. Selecteer de zone die u wilt toekennen aan de zender; het systeem gaat in registratie mode. Wanneer Opslaan? op de
display verschijnt, druk op
5. Druk na registratie, het sabotagecontact van de EL-2601 in om de test mode te beeindigen.
6. Test alvorens u het magneet contact definitief monteert het functioneren en het bereik van de EL-2601 op deze positie.
7. Om de printplaat te verwijderen, drukt u op de printplaat verwijder tab en tilt u hem voorzichtig uit de houder.
8. De EL-2601 kan in 3 modes functioneren: Magneet schakelaar, Universele zender of een combinatie van de twee. Als een
extra draadgebonden contact (N.C.) is aangesloten, sluit de bedrading dan als volgt aan: 1 - Alarm; 2 - Nul. Voor deze
aansluiting is de achterkant voorzien van een uitbreek gedeelte.

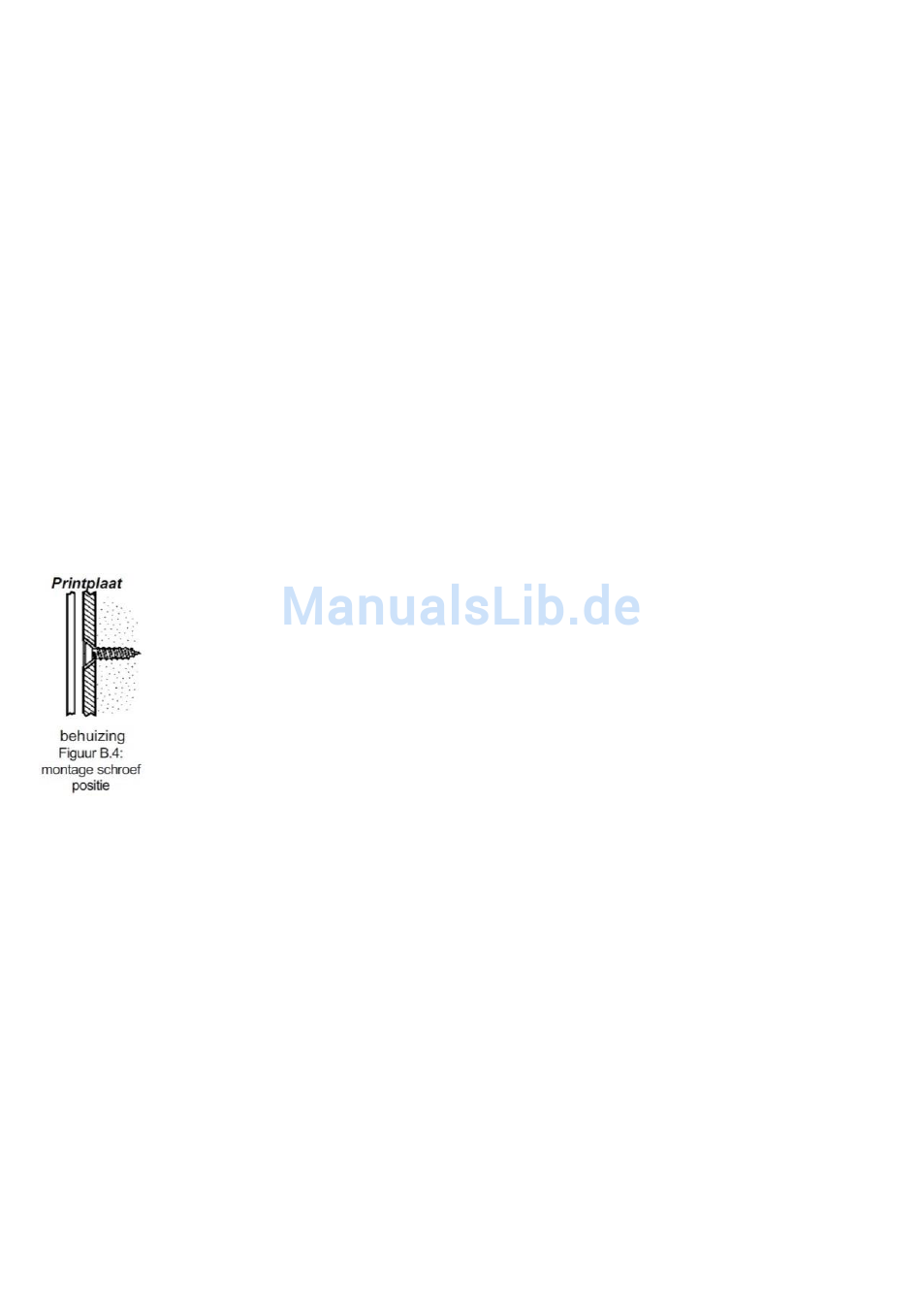

9. Bevestig de achterzijde door gebruik te maken van 2 schroeven en plaats de printplaat terug. Gebruik ISO 7050
(ST3.5 x 32) of gelijkwaardige schroeven met verzonkenkop, zodat de schroef nooit in contact komt met de printplaat
– zie Figuur B.4.
10. Open de magneet behuizing door een schroevendraaier in het ontgrendel slot te steken (aan de onderkant van het contact,
tussen de
voor en achterkant).
11. Bevestig de achterzijde door gebruik te maken van 2 schroeven. Zorg ervoor dat de richtlijn op de magneet correct wordt
geplaatst ten opzichte van de richtlijn op de zender.Plaats de magneet niet verder dan 1 cm van de zender af.
12. Test de zender door te controleren of de LED oplicht bij het openen en het sluiten van het deur/raam contact.
13. Sluit de zender en magneet door de voorzijdes op de achterzijdes te klikken.
TECHNISCHE GEGEVENS
Antenne: Ingebouwde Antenne
Frequentie: 868,35 MHz FM
Voeding: 3.6V ½ AA Lithium Batterij
Stroomverbruik: 25mA (bij verzenden)
10μA (standby)
Draadgebonden contact Voltage bereik: 0-15VDC/AC (peak to peak)
RFI Immuniteit: 40V/m
Gebruikstemperatuur: 0 tot 60°C
Afmetingen: 65 x 30 x 25mm
