ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
VESA-Befestigungslöcher
VESA-Mounting holes
Senkrecht /
Waagerecht / Horizontal
Bildschirm Rückseite
Display back

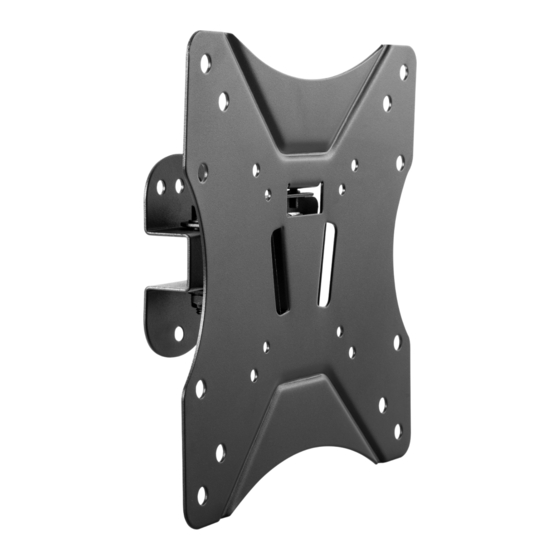

S7122
Wandhalterung für Bildschirm
Wandhalterung für Bildschirm
Wall mount for display
Wall mount for display
CAUTION: DO NOT EXCEED
RATED LISTED WEIGHT. SERIOUS
INJURY OR PROPERTY DAMAGE
MAY OCCUR!
Vertical
Diese Wandhalterung unterstützt folgende Lochabstände:
This wall mount supports the following distance between holes:
Waagerecht / Horizontal
Senkrecht / Vertical
75x75
100x100
200x100
200x200
Bitte überprüfen Sie VOR der Montage den VESA Lochabstand
zwischen den Befestigungslöchern an Ihrem Bildschirm!
Please check the distance between the VESA mounting
holes on your display BEFORE installation !
1
MONTAGEANLEITUNG
ASSEMBLY MANUAL
75mm, 100mm, 200mm
75mm, 100mm, 200mm
MAX
MAX
25kg
25kg
55lbs
55lbs
v.17.12
Werbung
Verwandte Anleitungen für RICOO S7122
Inhaltszusammenfassung für RICOO S7122
- Seite 1 Diese Wandhalterung unterstützt folgende Lochabstände: This wall mount supports the following distance between holes: Waagerecht / Horizontal Waagerecht / Horizontal 75mm, 100mm, 200mm Senkrecht / Vertical 75mm, 100mm, 200mm Bildschirm Rückseite Display back 75x75 S7122 25kg 25kg 100x100 200x100 200x200 55lbs 55lbs...
- Seite 2 (Germany) Lieber Kunde, liebe Kundin, wir freuen uns, dass Sie sich für ein Produkt der Marke "RICOO" entschieden haben Manchmal, trotz aller Bemühungen unsererseits Ihnen ein qualitativ hochwertiges Produkt zu liefern, kann es vorkommen, dass einmal ein Zubehörteil fehlt oder ein Teil während des Transports beschädigt wird .
- Seite 3 Lieferumfang / Component checklist M4x14 M5x14 M6x14 M8x20...
- Seite 4 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. Bitte beachten: Bilder in dieser Montageanleitung stellen nur technische Darstellung des Produktes dar. Tatsächliches Produktdesign kann minimal abweichen. Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben.
- Seite 5 Für Montage an der Holzbalkenwand / For wood stud wall mounting 55mm 55mm (2.2'') (2.2'') Ø4,5mm Ø4,5mm (Ø3/16'') (Ø3/16'')
- Seite 6 Für Montage an der Massivbetonwand / For solid brick and concrete wall mounting 60mm 60mm (2.4'') (2.4'') Ø10mm Ø10mm (Ø3/8'') (Ø3/8'') Achtung: Mitgelieferte Dübel sind nur für Massivbeton- wände geeignet! Warning: Supplied plastic anchors are only suitable for solid concrete walls!
- Seite 7 Für Bildschirme mit flacher Rückseite / For displays with flat back Für Bildschirme mit gewölbter Rückseite / For displays with curved back...
- Seite 8 25° 25° 25° 25° 7,5° 7,5° 7,5° 7,5° Fertig Done...
