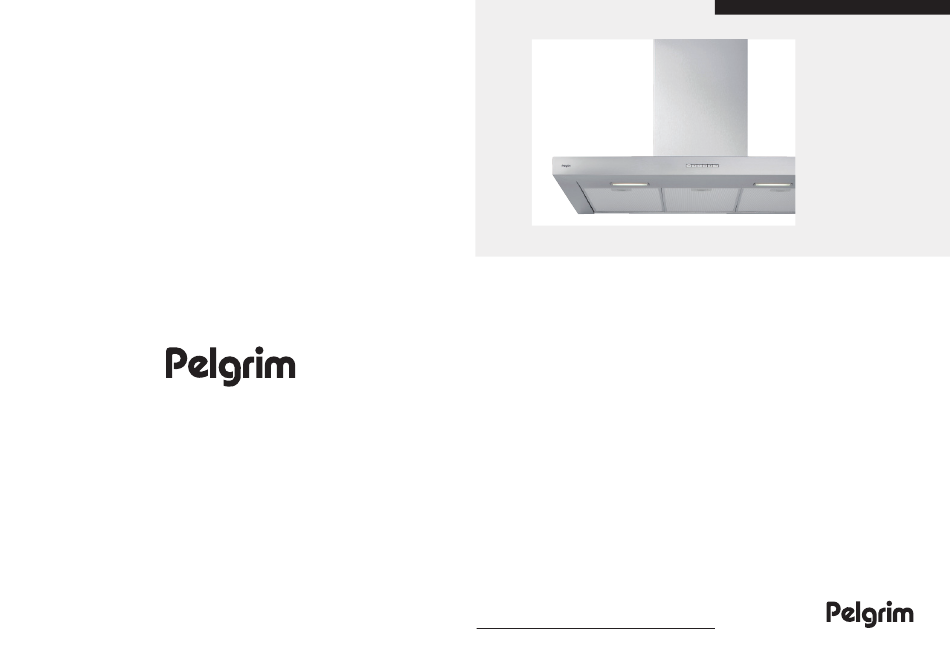

- Seite 1 BSK661 BSK765 BSK961 BSK965 BSK1065 Gebruiksaanwijzing afzuigkappen Mode d’emploi hotte cheminée Bedienungsanleitung Dunstabzugshaube Instructions for use cooker hood...
- Seite 2 Handleiding NL 3 - NL 13 Notice dútilisation FR 3 - FR 13 Anleitung DE 3 - DE 13 Manual EN 3 - EN 13 Gebruikte pictogrammen - Pictogrammes utilisés Benutzte Piktogramme - Pictograms used Belangrijk om te weten - Important à savoir Wissenswertes - Important information Tip - Conseil - Tipp - Tip...
-
Seite 3: Inhaltsverzeichnis
INHOUD Uw schouwkap Beschrijving Inleiding Veiligheid Let op! Afvoersystemen Gebruik Bediening Onderhoud Reinigen Vetfilters verwijderen Het koolstoffilter vervangen Verlichting Installatie Algemeen Elektrische aansluiting Montage van de schouwkap Bijlage Verpakking en toestel afvoeren NL 3... -
Seite 4: Uw Schouwkap
UW SCHOUWKAP Beschrijving Verlichting Uitschakelen Ventilatorstand 1 Ventilatorstand 2 Ventilatorstand 3 / intensiefstand Timer Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. -
Seite 5: Veiligheid
VEILIGHEID Let op! Lees voor gebruik eerst de separate veiligheidsinstructies. Afvoersystemen De afzuigkap kan, afhankelijk van het model, op twee manieren worden aangesloten: 1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd. Dit is de beste manier! 2. -
Seite 6: Gebruik
GEBRUIK Bediening Ventilator in- en uitschakelen Druk op de snelheidstoetsen C, D of E De afzuigkap schakelt in op de corresponderende stand. Druk op de uitschakeltoets B. De ventilator schakelt uit. Intensiefstand U kunt de afzuigkap tijdelijk in de hoogste stand inschakelen, bijvoorbeeld om snel de geur af te voeren als er iets aangebrand is. - Seite 7 GEBRUIK Clean air Druk (in uitgeschakelde stand) 2 seconden op toets F. De Clean air functie is geactiveerd. De afzuigkap wordt elk uur 10 minuten ingeschakeld. Tijdens het afzuigen knipperen toets C en toets F. Na 10 minuten schakelt de afzuigkap uit en blijft toets F continu branden.
-
Seite 8: Onderhoud
ONDERHOUD Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). -
Seite 9: Vetfilters Verwijderen
ONDERHOUD Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Trek het vetfilter naar u toe en kantel het naar voren omlaag. Koolstoffilter Het koolstoffilter vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. -
Seite 10: Installatie
INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten: • De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. -
Seite 11: Elektrische Aansluiting
INSTALLATIE Aansluiting Elektrische aansluiting Dit is een (isolatie) klasse II (dubbel geïsoleerd) toestel. Het snoer hoeft derhalve niet op een geaard stopcontact aangesloten te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul... - Seite 12 INSTALLATIE Montage • Schroef de kap op de muur met behulp van de pluggen en de schroeven (A). Zie maatvoering. • • Stel eerst de breedte van de beugels in op de breedte van de bovenste koker. Schroef vervolgens de beugel op de muur met de pluggen en schroeven (B).
-
Seite 13: Bijlage
BIJLAGE Afvoeren Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn: •... - Seite 14 NL 14...
- Seite 15 CONTENU Votre hotte cheminée Description Introduction Sécurité Recommandations Système d’évacuation Utilisation Commande Entretien Nettoyage Elimination des filtres Remplacement des filtres à charbon Éclairage Installation Généralités Connexion électrique Montage de la hotte cheminée Annexe Mise au rebut de l’appareil et de l’emballage FR 3...
-
Seite 16: Votre Hotte Cheminée
VOTRE HOTTE CHEMINÉE Description Éclairage Touche arrêt Ventilateur position 1 Ventilateur position 2 Ventilateur position 3/ Position intensité Minuterie Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité... -
Seite 17: Sécurité
SÉCURITÉ Avant l’utilisation, lisez les instructions de sécurité séparées. Système d’évacuation En fonction du modèle, la hotte aspirante peut être raccordée de deux manières : 1. Version canal d’évacuation. Les vapeurs de cuisson aspirées et filtrées sont évacuées vers l’extérieur via la partie de la hotte. -
Seite 18: Utilisation
UTILISATION Commande Marche et arrêt de la ventilation Appuyez sur la touche de vitesse C, D ou E. La hotte aspirante est activée en fonction de la position sélectionnée. Appuyez sur la touche de désactivation B. Le ventilateur est désactivé. Position intensité... - Seite 19 UTILISATION Air propre Appuyez (en position arrêt) pendant 2 secondes sur la touche F. La fonction Air propre est activée. Chaque heure, la hotte aspirante se met en marche pendant 10 minutes. Pendant l’aspiration, les touches C et F clignotent. Après 10 minutes, la hotte aspirante s’arrête tandis que la touche F reste allumée.
-
Seite 20: Entretien
ENTRETIEN Nettoyage Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur général de l’habitation. La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à la même fréquence que pour l’entretien des filtres à graisse). Ne pas utiliser de produit contenant des abrasifs. -
Seite 21: Elimination Des Filtres
ENTRETIEN Filtres Elimination des filtres Coupt ! Débrancher la fiche de prise de courant ou mettre le disjoncteur en position d’interruption du courant. Inclinez le panneau vers le bas. Appuyez sur la fermeture du filtre à graisse et inclinez le filtre à graisse vers l’avant pour l’ôter. Filtres à... -
Seite 22: Installation
INSTALLATION Généralités Le raccordement électrique de cet appareil doit être effectué par un installateur agréé, qui connaît et applique les normes de sécurité en vigueur. Cet appareil est conformément aux directives Européens. Important: • La distance entre le point le plus bas de la hotte aspirante et la plaque de cuisson doit être d’au moins 65 cm. -
Seite 23: Connexion Électrique
INSTALLATION Connexion Connexion électrique L’appareil est construit en classe II, pour cela aucun cable ne doit être connecté avec la prise terre. Il faut s’assurer que la tension du réseau correspond à la valeur indiquée à la plaque signalétique de la hotte. La connection avec le réseau électrique doit être éxécutée comme suit: BRUN = Phase L BLEU = Phase N... - Seite 24 INSTALLATION Montage • Vissez la hotte au mur à l’aide des chevilles et des vis (A). Reportez-vous aux dimensions. • Commencez par déterminer la largeur des étriers selon la largeur de la gaine supérieure. Vissez ensuite l’étrier au mur à l’aide des chevilles et des vis (B).
-
Seite 25: Annexe
ANNEXE Mise au rebut Mise au rebut de l’appareil et de l’emballage Des matériaux solides ont été utilisés pour fabriquer cet appareil. Evacuez ces matériaux correctement et conformément aux dispositions administratives. Les autorités de votre pays pourront vous fournir des informations à... - Seite 26 FR 14...
- Seite 27 INHALT Ihre Haube Beschreibung Einleitung Sicherheit Worauf Sie achten müssen Abluftsystem Gebrauch Bedienung Pflege Reinigen Fettfilter entfernen Austausch der Kohlefilter Beleuchtung Installation Allgemein Elektroanschluss Montage der Haube Anlagen Entsorgung Gerät und Verpackung DE 3...
-
Seite 28: Ihre Haube
IHRE HAUBE Beschreibung Beleuchtung Ausschalter Ventilatorstufe 1 Ventilatorstufe 2 Ventilatorstufe 3/ Intensivstufe Timer Einleitung Diese Bedienungsanleitung gibt Ihnen eine schnelle Übersicht aller Möglichkeiten, die das Gerät bietet. Sie erhalten Informationen zur Sicherheit und zur Wartung des Geräts. Bewahren Sie diese Bedienungsanleitung und die Installationsanweisungen sorgfältig auf. -
Seite 29: Sicherheit
SICHERHEIT Lesen Sie vor dem Gebrauch zunächst separaten Sicherheitsanweisungen. Abluftsysteme Die Dunstabzugshaube kann je nach Modell auf zwei verschiedene Weisen angeschlossen werden: 1. Als Dunstabzugshaube an einem Abluftkanal. Die angezogenen und gefilterten Küchendämpfe werden nach außen abgeführt. Dies ist die beste Methode! 2. -
Seite 30: Gebrauch
GEBRAUCH Bedienung Gebläse ein- und ausschalten Drücken Sie auf die Geschwindigkeitstasten C, D oder E Die Abzugshaube wird auf die entsprechende Stufe geschaltet. Drücken Sie auf die Ausschalttaste B. Der Ventilator wird ausgeschaltet. Intensivstufe Sie können die Dunstabzugshaube vorübergehend auf die höchste Stufe einschalten, z.B. - Seite 31 GEBRAUCH Clean-Air-Funktion Drücken Sie (in ausgeschaltetem Zustand) 2 Sekunden lang die Taste F. Die Clean-Air-Funktion ist aktiviert. Die Abzugshaube wird einmal in der Stunde 10 Minuten lang eingeschaltet. Während der Absaugung blinken Taste C und Taste F. Nach 10 Minuten schaltet die Abzugshaube aus und Taste F leuchtet dauerhaft.
-
Seite 32: Pflege
PFLEGE Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. -
Seite 33: Fettfilter Entfernen
PFLEGE Fettfilter Fettfilter entfernen Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Das Fettfilter nach vorne ziehen und dann von vorne nach unten kippen. Kohlefilter Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden. -
Seite 34: Installation
INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen: • Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. -
Seite 35: Elektroanschluss
INSTALLATION Anschluss Elektroanschluss Die Küchenhaube gehört zur Geräteklasse II, daher muss keine der Leitungen geerdet werden. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = Phase L BLAU = Phase N Diese Dunstabzugshaube ist mit einem Stecker versehen. - Seite 36 INSTALLATION Montage • Schrauben Sie die Haube mit den Dübeln und Schrauben an der Wand fest (A). Beachten Sie die angegebenen Maße. • Stellen Sie zuerst die Breite der Bügel auf die Breite des oberen Rohrs ein. Schrauben Sie anschließend den Bügel mit den Dübeln und Schrauben an der Wand fest (B).
-
Seite 37: Anlagen
ANLAGEN Entsorgung Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein: •... - Seite 38 DE 14...
- Seite 39 CONTENT Your canopy hood Description Introduction Safety Precautions you must take Extraction systems Controls Maintenance Cleaning Removing the grease filters Replacing the carbon filter Lighting Installation General Electrical connection Mounting the canopy hood Appendice Disposal of appliance and packaging EN 3...
-
Seite 40: Your Canopy Hood
YOUR CANOPY HOOD Description Lighting Switch off Fan position 1 Fan position 2 Fan position 3/ Intensive setting Timer Introduction This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance. -
Seite 41: Safety
SAFETY Please read the separate safety instructions prior to use. Extraction systems Depending on the type, the cooker hoods can be connected in one of two ways: 1. To a duct. To a duct, the cooking vapours extracted by suction are carried outside, once the grease particles have been filtered. -
Seite 42: Use
Controls Switching fan on and off Press the speed button C, D or E The extractor hood switches on in the corresponding position. Press the off button B. The fan will switch off. Intensive setting You can temporarily switch the extractor hood to the highest setting –... - Seite 43 Clean air (In the off position) press and hold the F button for 2 seconds. This activates the Clean air function. The cooker hood is switched on for 10 minutes every hour. When the extractor is working, the C and F buttons start flashing. After 10 minutes the extractor switches off and the F button remains on.
-
Seite 44: Maintenance
MAINTENANCE Cleaning Attention! Before performing any maintenance operation, isolate the hood from the electrical supply by switching off at the connector and removing the connector fuse. Or if the appliance has been connected through a plug and socket, then the plug must be removed from the socket. -
Seite 45: Removing The Grease Filters
MAINTENANCE Grease filters Removing the grease filters Switch off the electricity! Remove the plug from the socket or switch the electricity off at the mains. Pull the grease filter towards you and tilt it downwards at the front. Replacing the carbon filter The carbon filter must always be used if the cooker hood is not ducted. -
Seite 46: Installation
INSTALLATION General This appliance should be connected to the power supply by a recognized fitter who is familiar with, and works according to the correct safety regulations. This appliance meets the European requirements. Important that you know: • The minimum distance between the supporting surface for the cooking vessels on the gashob and the lowest part of the range hood must be not less than 65 cm. -
Seite 47: Electrical Connection
INSTALLATION Connection Electric connection The appliance has been manufactured as a class II, therefore no earth cable is necessary. Make sure the supply voltage ratings correspond with those stated on the appliance data plate. The connection to the mains is carried out as follows: BROWN = phase L BLUE = phase N... - Seite 48 INSTALLATION Mounting • Mount the hood on the wall using the plugs and screws provided bracket (A). Check size specifications. • Adjust the width of the brackets to the width of the upper chimney. Next, mount the bracket on the wall using the plugs and the screws (B).
-
Seite 49: Appendice
APPENDICE Disposal Disposal of appliance and packaging By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. The local authorities can provide you with the relevant information. - Seite 50 EN 14...
