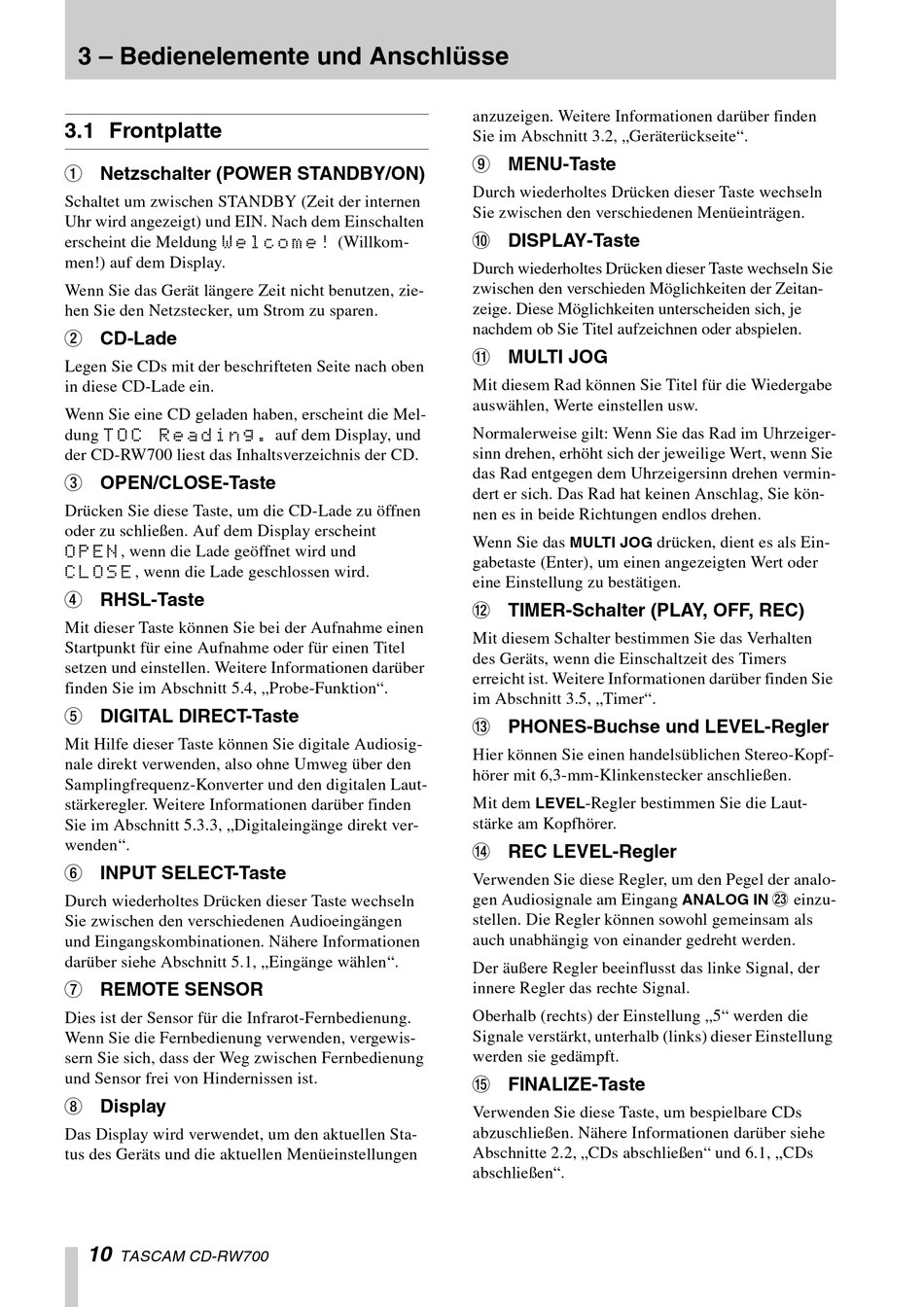

3 – Bedienelemente und Anschlüsse
3.1 Frontplatte
1 Netzschalter (POWER STANDBY/ON)
Schaltet um zwischen STANDBY (Zeit der internen
Uhr wird angezeigt) und EIN. Nach dem Einschalten
Welcome!
erscheint die Meldung
men!) auf dem Display.
Wenn Sie das Gerät längere Zeit nicht benutzen, zie-
hen Sie den Netzstecker, um Strom zu sparen.
2 CD-Lade
Legen Sie CDs mit der beschrifteten Seite nach oben
in diese CD-Lade ein.
Wenn Sie eine CD geladen haben, erscheint die Mel-
TOC Reading.
dung
der CD-RW700 liest das Inhaltsverzeichnis der CD.
3 OPEN/CLOSE-Taste
Drücken Sie diese Taste, um die CD-Lade zu öffnen
oder zu schließen. Auf dem Display erscheint
OPEN
, wenn die Lade geöffnet wird und
CLOSE
, wenn die Lade geschlossen wird.
4 RHSL-Taste
Mit dieser Taste können Sie bei der Aufnahme einen
Startpunkt für eine Aufnahme oder für einen Titel
setzen und einstellen. Weitere Informationen darüber
finden Sie im Abschnitt 5.4, „Probe-Funktion".
5 DIGITAL DIRECT-Taste
Mit Hilfe dieser Taste können Sie digitale Audiosig-
nale direkt verwenden, also ohne Umweg über den
Samplingfrequenz-Konverter und den digitalen Laut-
stärkeregler. Weitere Informationen darüber finden
Sie im Abschnitt 5.3.3, „Digitaleingänge direkt ver-
wenden".
6 INPUT SELECT-Taste
Durch wiederholtes Drücken dieser Taste wechseln
Sie zwischen den verschiedenen Audioeingängen
und Eingangskombinationen. Nähere Informationen
darüber siehe Abschnitt 5.1, „Eingänge wählen".
7 REMOTE SENSOR
Dies ist der Sensor für die Infrarot-Fernbedienung.
Wenn Sie die Fernbedienung verwenden, vergewis-
sern Sie sich, dass der Weg zwischen Fernbedienung
und Sensor frei von Hindernissen ist.
8 Display
Das Display wird verwendet, um den aktuellen Sta-
tus des Geräts und die aktuellen Menüeinstellungen
10
TASCAM CD-RW700
(Willkom-
auf dem Display, und
anzuzeigen. Weitere Informationen darüber finden
Sie im Abschnitt 3.2, „Geräterückseite".
9 MENU-Taste
Durch wiederholtes Drücken dieser Taste wechseln
Sie zwischen den verschiedenen Menüeinträgen.
A DISPLAY-Taste
Durch wiederholtes Drücken dieser Taste wechseln Sie
zwischen den verschieden Möglichkeiten der Zeitan-
zeige. Diese Möglichkeiten unterscheiden sich, je
nachdem ob Sie Titel aufzeichnen oder abspielen.
B MULTI JOG
Mit diesem Rad können Sie Titel für die Wiedergabe
auswählen, Werte einstellen usw.
Normalerweise gilt: Wenn Sie das Rad im Uhrzeiger-
sinn drehen, erhöht sich der jeweilige Wert, wenn Sie
das Rad entgegen dem Uhrzeigersinn drehen vermin-
dert er sich. Das Rad hat keinen Anschlag, Sie kön-
nen es in beide Richtungen endlos drehen.
Wenn Sie das
MULTI JOG
gabetaste (Enter), um einen angezeigten Wert oder
eine Einstellung zu bestätigen.
C TIMER-Schalter (PLAY, OFF, REC)
Mit diesem Schalter bestimmen Sie das Verhalten
des Geräts, wenn die Einschaltzeit des Timers
erreicht ist. Weitere Informationen darüber finden Sie
im Abschnitt 3.5, „Timer".
D PHONES-Buchse und LEVEL-Regler
Hier können Sie einen handelsüblichen Stereo-Kopf-
hörer mit 6,3-mm-Klinkenstecker anschließen.
Mit dem
-Regler bestimmen Sie die Laut-
LEVEL
stärke am Kopfhörer.
E REC LEVEL-Regler
Verwenden Sie diese Regler, um den Pegel der analo-
gen Audiosignale am Eingang
stellen. Die Regler können sowohl gemeinsam als
auch unabhängig von einander gedreht werden.
Der äußere Regler beeinflusst das linke Signal, der
innere Regler das rechte Signal.
Oberhalb (rechts) der Einstellung „5" werden die
Signale verstärkt, unterhalb (links) dieser Einstellung
werden sie gedämpft.
F FINALIZE-Taste
Verwenden Sie diese Taste, um bespielbare CDs
abzuschließen. Nähere Informationen darüber siehe
Abschnitte 2.2, „CDs abschließen" und 6.1, „CDs
abschließen".
drücken, dient es als Ein-
N einzu-
ANALOG IN
