3.4. Schnittstellen

3.4.1. Übersicht

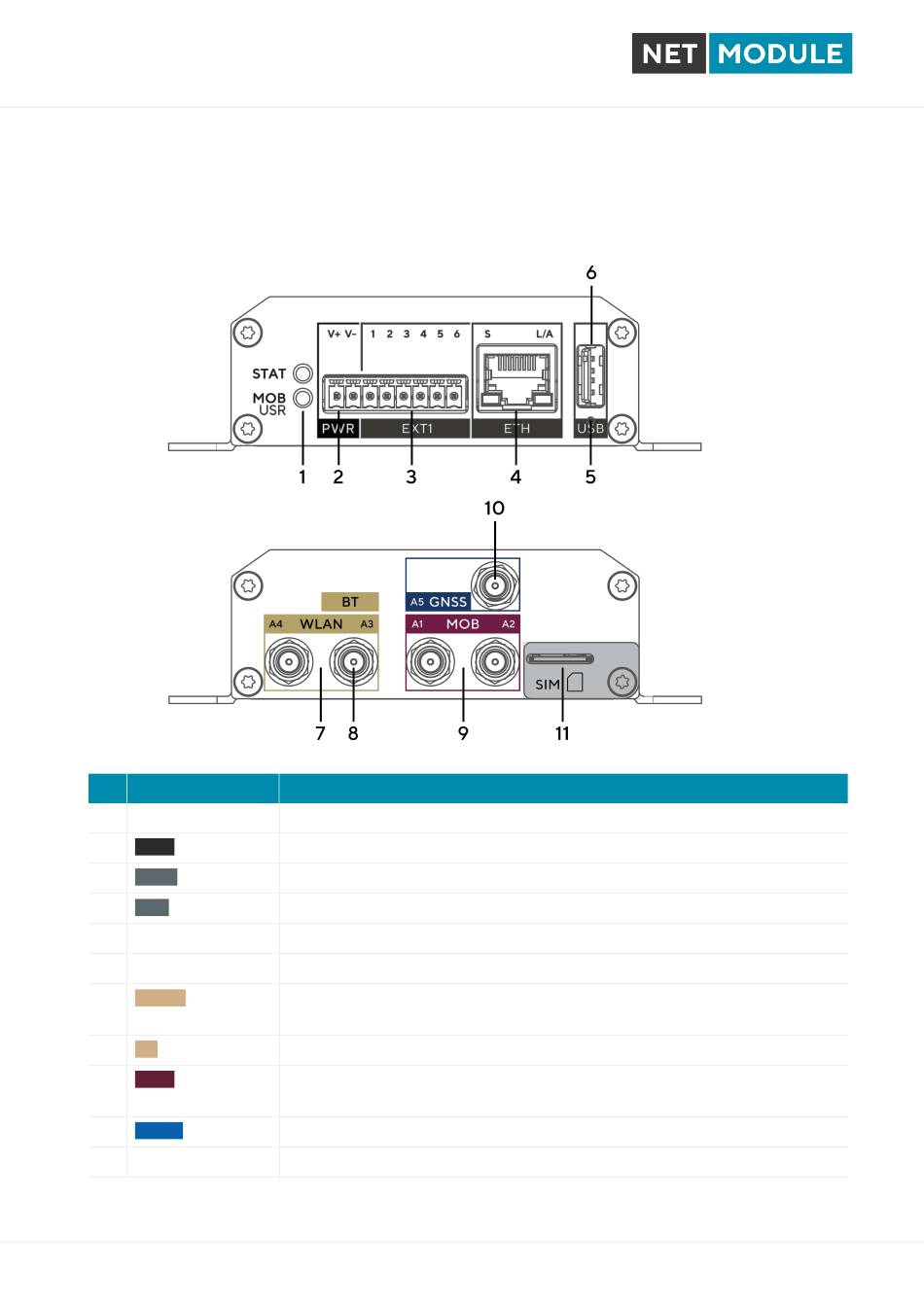

Nr. Beschreibung
1 LED-Anzeigen
2 PWR
3 EXT1
4 ETH
5 Reset
6 USB
7 WLAN
8 BT
9 MOB
10 GNSS
11 SIM
Funktion
LED-Anzeigen für die verschiedenen Schnittstellen
Netzteil 12-24 V .
DC
Erweiterungsstecker z. B. für CAN oder COM I/O
Fast-Ethernet-Anschluss, verwendbar als LAN- oder WAN-Schnittstelle.
Schaltfläche für Neustart und Reset auf Werkseinstellungen
USB-2.0-Host-Anschluss, z. B. für Software-/Konfigurations-Updates.
SMA-Buchsen für MIMO-WLAN-Antenne. A3 ist der Haupt-, A4 der Hilfs-
anschluss.
SMA-Buchse (A3) für Bluetooth.
SMA-Buchsen für LTE-/UMTS-Antennen. A1 ist der Haupt-, A2 der Hilfs-
anschluss.
SMA-Buchse für GNSS
Steckplatz für 1 Micro-SIM (3FF)
Tabelle 3.2.: NB800-Schnittstellen
