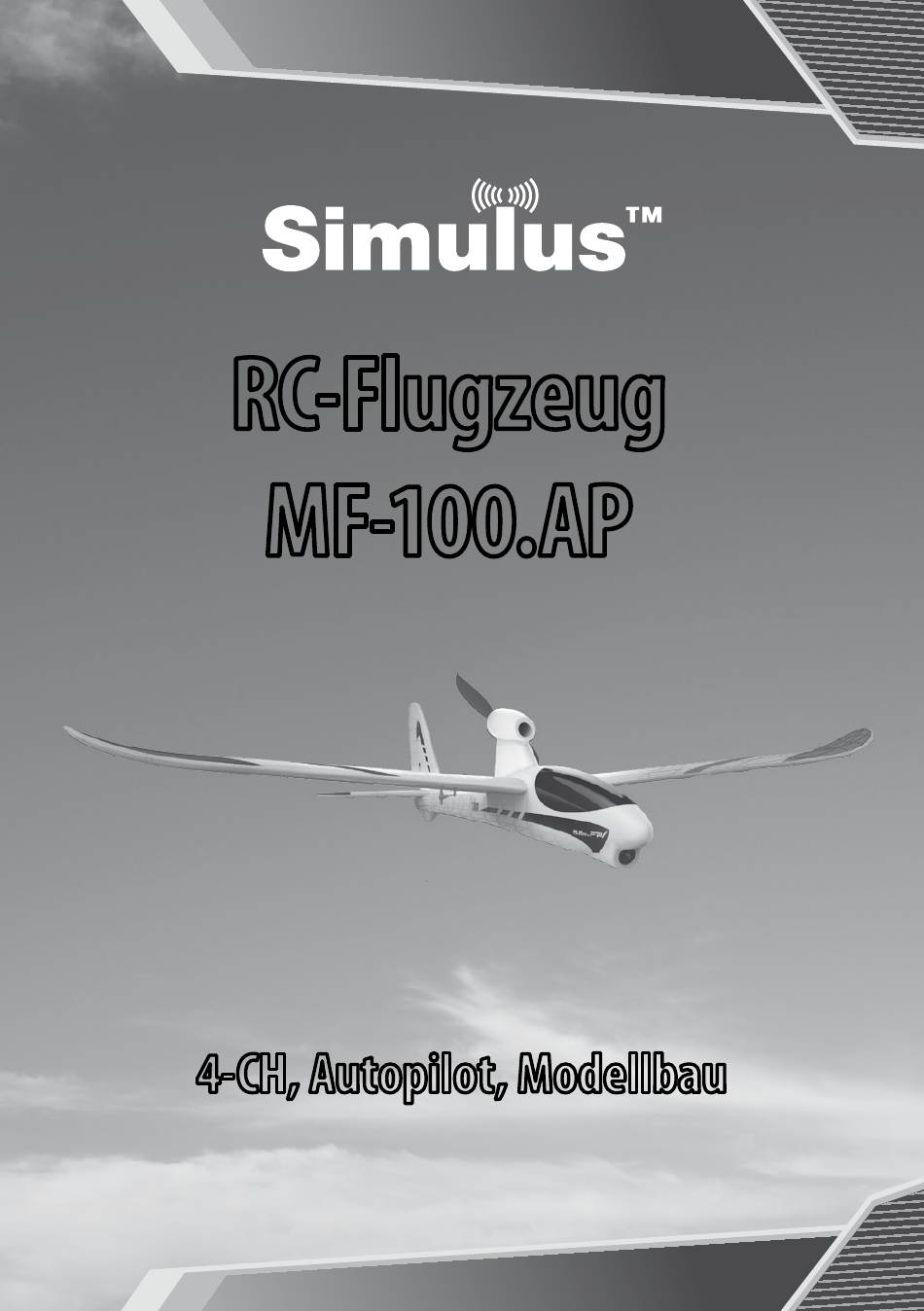

- Seite 1 BEDiEnUngsanlEitUng RC-Flugzeug MF-100.AP 4-CH, Autopilot, Modellbau nX-1051-675...
-
Seite 3: Inhaltsverzeichnis
inhaltsvErzEichnis nhaltsverzeIchnIs Ihr neues RC-Flugzeug ..................4 Lieferumfang ........................... 4 Sie benötigen zusätzlich ..................... 5 Produkteigenschaften ......................5 Produktdetails ....................5 Wichtige Hinweise zu Beginn ................6 Sicherheitshinweise ......................6 Wichtige Hinweise zur Entsorgung ................. 7 Wichtige Hinweise zum Umgang mit Akkus und Batterien ........8 Konformitätserklärung ...................... -
Seite 4: Ihr Neues Rc-Flugzeug
ihr nEUEs rc-FlUgzEUg rc-F hr neues lugzeug Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses hochwertigen Modellflugzeugs mit 4-Kanal- Fernsteuerung. Ihr neues Modellflugzeug ist ein hochwertiges technisches Produkt, mit dem Sie viel Freude haben werden. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie lange Freude an Ihrem neuen Flugzeug haben. -
Seite 5: Sie Benötigen Zusätzlich
ProDUktDEtails roduktdetaIls Sie benötigen zusätzlich • 4 Akkus oder Batterien (Typ AAA, Micro) • 1 kleinen Kreuzschlitzschraubendreher Produkteigenschaften • 5,8 GHz-4-Kanal ferngesteuertes Modellflugzeug • Abschaltbarer Autopilot mit 3-Achsen-Gyroskop • Flugdauer mit voll aufgeladenem Li-Po-Akku: bis zu 12 Minuten • Reichweite der Fernsteuerung: 600 m •... -
Seite 6: Wichtige Hinweise Zu Beginn
WichtigE hinWEisE zU BEginn IchtIge InWeIse zu egInn Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. -
Seite 7: Wichtige Hinweise Zur Entsorgung
WichtigE hinWEisE zU BEginn Betrieb kann zu Personen- und Sachschäden führen. • Schalten Sie zu Flugbeginn erst die Fernsteuerung ein und danach das Flug- zeug. Lassen Sie die Fernsteuerung eingeschaltet, bis das Flugzeug gelandet ist. • Achten Sie darauf, dass die Antennen der Fernsteuerung immer Richtung Modell zeigen. -
Seite 8: Wichtige Hinweise Zum Umgang Mit Akkus Und Batterien
WichtigE hinWEisE zU BEginn Wichtige Hinweise zum Umgang mit Akkus und Batterien Akkus und Batterien gehören NICHT in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Akkus und Batterien zur fachgerechten Entsor- gung zurückzugeben. Sie können Ihre Akkus und Batterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde abgeben oder überall dort, wo Akkus und Batterien der gleichen Art verkauft werden. -
Seite 9: Inbetriebnahme
inBEtriEBnahmE nBetrIeBnahme Zusammenbau des Flugzeugs Befolgen Sie bitte genau die folgende Bauanleitung, um Ihr Flugzeug perfekt zu montieren. Verwenden Sie nur den beigefügten Originalkleber! 1. Geben Sie Kleber auf die Klebestellen des 4. Befestigen Sie die Heckflosse oberhalb des Höhenleitwerks. Höhenleitwerks am Rumpf. - Seite 10 inBEtriEBnahmE 7. Befestigen Sie das andere Ende des 10. Befestigen Sie das andere Ende des Gelenkstabs mit der Klammer am Gelenkstabs mit der Klammer am Winkelarm des Höhenleitwerks. Winkelarm des Seitenruders. Achten Sie auf einen 90°-Winkel. 8. Richten Sie Winkelarm und Gelenkstab im 11.
- Seite 11 inBEtriEBnahmE 13. Die Flügel passen genau in den Rumpf und 15. Schrauben Sie den Propeller auf die im Rumpf der Bolzen des einen Flügels in Welle. Eventuell müssen Sie die Welle mit die Öffnung des anderen. einer kleinen Zange festhalten, um den Propeller fest aufschrauben zu können.
- Seite 12 inBEtriEBnahmE 18. Setzen Sie das Kabinendach auf. 21. Nehmen Sie das Kabinendach wieder ab. Verbinden Sie den Li-Po-Akku mit der Steuerelektronik. Das Flugzeug ist nun eingeschaltet. 22. Minimieren Sie den Schub an der Fernsteuerung und schalten Sie die Fernsteuerung ein (siehe „Funktionen der Fernsteuerung“).
-
Seite 13: Aufladen Des Li-Po-Akkus
inBEtriEBnahmE Aufladen des Li-Po-Akkus Stecken Sie den Bananenstecker des La- denetzteils in den Adapter und verbinden den Li-Po-Akku mit dem Adapter. Verbinden Sie das Ladenetzteil mit einer gesicherten Haushaltssteckdose. Stellen Sie sicher, dass alle Kabelverbindungen korrekt hergestellt sind. Den Ladevorgang zeigen zwei rote LED- Leuchten an. -
Seite 14: Einlegen Der Batterien In Die Fernsteuerung
inBEtriEBnahmE Einlegen der Batterien in die Fernsteuerung Lösen Sie die kleine Schraube des Batteriefachs an der Rückseite der Fern- steuerung mit einem passenden Kreuzschlitzschraubendreher. Öffnen Sie das Batteriefach, indem Sie den Deckel nach unten schieben. Legen Sie die 4 Akkus oder Microbatterien (Typ AAA) ein. Achten Sie dabei unbedingt auf die korrekte Polarität. -
Seite 15: Fliegen
FliEgEn lIegen Modus 1 oder Modus 2 Modus 1 und Modus 2 unterscheiden sich in der Belegung der Joysticks. Dies kann z. B. als Anpassung für Links- oder Rechtshänder wichtig sein. Probieren Sie ggf. aus, welche Einstellung für Sie am komfortabelsten ist. Wenn Sie die Voreinstellung ändern möchten, gehen Sie wie folgt vor: Schalten Sie die Fernsteuerung aus. -
Seite 16: Autopilot
FliEgEn Autopilot Ihr Flugzeugmodell ist mit einem Gyroskop ausgerüstet, das es um drei Achsen gegen Wind und Nebeneffekte der Steuerung stabilisiert. So ist es leichter zu steuern und unempfindlicher gegen Böen. Sie sollten die Autopilot-Funktion zum Landen möglichst ausschalten, um die Servomotoren zu schonen. - Seite 17 FliEgEn Halten Sie das Flugzeug horizontal. Zielen Sie mit der Nase des Flugzeugs auf die Horizontlinie. Schalten Sie den Schub nun auf ca. 90 % und werfen Sie das Flugzeug mit sanf- tem Schwung nach vorne. Nehmen Sie etwas Schub weg, um das Flugzeug auf einer bestimmten Höhe zu halten.
-
Seite 18: Funktionen Der Fernsteuerung
FUnktionEn DEr FErnstEUErUng unktIonen der ernsteuerung Anzeigen Batterie Ladeanzeige Schub Experten-Modus Seitenruder Datenanzeige Höhenruder Querruder (Bei Mode 1 sind Anzeigen für Schub und Höhenruder vertauscht). Bedienelemente und Funktionen... - Seite 19 FUnktionEn DEr FErnstEUErUng Übermittelt die Steuersignale an das Antenne Flugzeug. LCD-Monitor Zeigt Einstellungen und Menüs. Ergänzt die Einstellung der Motor- und Einstelltaste für den damit der Flugzeuggeschwindigkeit. Schub (Seitenverkehrt angeordnet bei Mode 1 oder Mode 2.) Mode 1: Vorschieben bzw. Zurückziehen des Joysticks beschleunigt bzw.
- Seite 20 FUnktionEn DEr FErnstEUErUng Hinweis: Bei Mode 1 ist der linke Joystick mit schub und Höhenruder belegt, die einstelltasten für schub und Höhenruder sind vertauscht. Einstellmöglichkeiten Sie können verschiedene Grundeinstellungen für Höhen-, Seiten- und Querruder an Ihre individuellen Bedürfnisse anpassen. Weitergehende Eingriffe erlaubt der Expert-Mode.
- Seite 21 FUnktionEn DEr FErnstEUErUng Einstellung des Ansprechverhaltens der Joysticks Drücken Sie 1 Sekunde den rechten Joystick, um ins Einstellungsmenü („SE“) zu gelangen. Drücken Sie den linken Joystick so oft bis Sie zur gewünschten Funktion gelangen. Im Normalmodus sehen Sie drei Punkte in der Anzeige für die jeweilige Funkti- on auf dem Display blinken.
-
Seite 22: Reinigung Und Wartung
rEinigUng UnD WartUng eInIgung und artung Reinigung und Wartung Reinigung Flugzeug und Gehäuse der Fernsteuerung können Sie mit einem leicht feuchten Tuch reinigen. Lassen Sie das Flugzeug danach trocknen. Trocknen Sie das Gehäuse der Fern- steuerung anschließend mit einem sauberen, trockenen Tuch ab. Verwenden Sie keine harten oder kratzenden Gegenstände, die die Oberfläche beschädigen könnten.
