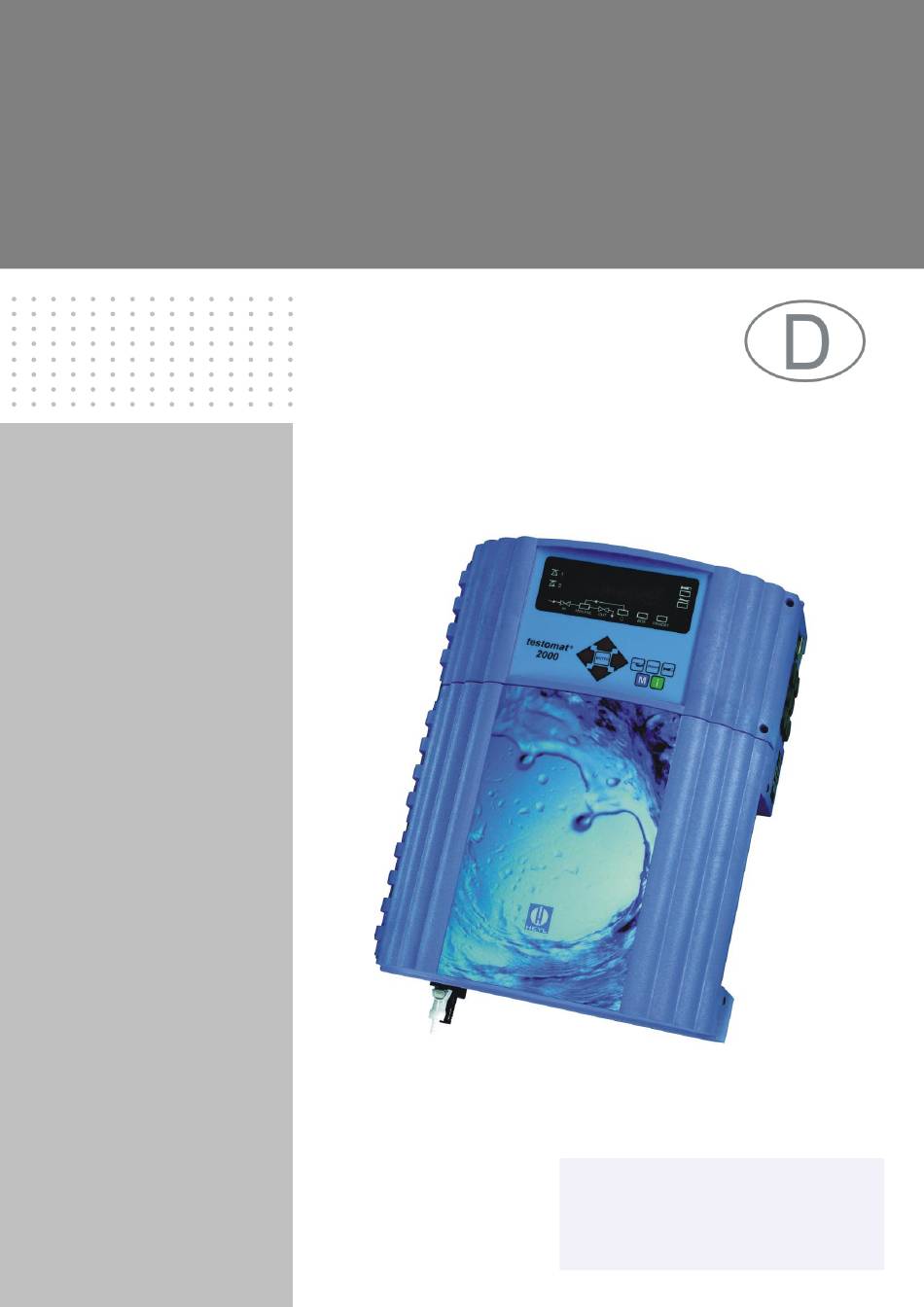

- Seite 1 L enntech Bedienungsanleitung ® Testomat 2000 CLO2 Prozess - Fotometer für Chlordioxid 0 - 4,7 mg/l L enntech L enntech info@lenntech.com Tel. +31-152-610-900 info@lenntech.com Tel. +31-152-610-900 www.lenntech.com Fax. +31-152-616-289 www.lenntech.com Fax. +31-152-616-289...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Inhalt ..................... 2 Wichtige Sicherheitsinformationen ..........4 Bestimmungsgemäße Verwendung ............4 Qualifikation des Personals ..............4 Warnhinweise in dieser Anleitung ............5 Weiterführende Dokumentation ............5 Das müssen Sie besonders beachten ..........5 Allgemeine Hinweise ................5 Bei der Montage ..................6 Während des Betriebes ................ - Seite 3 Inhalt Schaltfunktion 1, Impuls ..............28 Schaltfunktion 2, Intervall ..............28 Schaltfunktion 3, Zweipunkt ..............28 Schaltfunktion 4, Dauer/invers ............28 Schaltfunktion 5, Bereich GW1-GW2 ..........29 Funktion IN1 ..................29 Wasserzähler ..................29 Alarm/Meldung ..................30 Funktion AUX ..................30 Service II .....................
-
Seite 4: Wichtige Sicherheitsinformationen
Beachten Sie die Gefahrenhinweise und Sicherheitsratschläge beim Einsatz von Reagenzien, Chemikalien und Reinigungsmit- teln. Beachten Sie das entsprechende Sicherheitsdatenblatt! Für die von uns gelieferten Reagenzien stehen Ihnen die Sicherheits- datenblätter im Internet unter www.lenntech.com de zur Verfügung. Bestimmungsgemäße Verwendung ® Das Prozess-Fotometer Testomat 2000 CLO2 ist ein robuster nass- chemischer Online-Monitor zur Überwachung des Gehaltes an... -
Seite 5: Warnhinweise In Dieser Anleitung
Wichtige Sicherheitsinformationen Warnhinweise in dieser Anleitung In dieser Anleitung stehen Warnhinweise vor Handlungsaufforde- rungen, bei denen die Gefahr von Personen- oder Sachschäden be- steht. Warnhinweise sind wie folgt aufgebaut: Beschreibung von Art bzw. Quelle der Gefahr SIGNALWORT Beschreibung der Folgen bei Nichtbeachtung ... -
Seite 6: Bei Der Montage
Wichtige Sicherheitsinformationen Bei der Montage Schalten Sie stets den relevanten Anlagenteil spannungsfrei, be- vor Sie das Gerät montieren bzw. an die Spannungsversorgung anschließen oder es davon trennen. Sichern Sie die Anlage gegen WARNUNG Wiedereinschalten. Schließen Sie das Gerät nur an die Netzspannung an, die auf dem Typenschild angegeben ist. -
Seite 7: Lieferumfang
Lieferumfang Lieferumfang ® 1 Testomat 2000 CLO2 1 Plastikbeutel mit Schraubverschlüssen mit Loch und Einsatz für den Schraubverschluss der Indikatorflasche 1 Bedienungsanleitung Leistungsbeschreibung ® Das Prozess-Fotometer Testomat 2000 CLO2 ist ein robuster, nass- chemischer Online-Monitor zur Überwachung des Gehaltes an Chlordioxid im Bereich von 0 bis 4,7 mg/l (ppm) unter Anwendung des kolorimetrischen Analysenprinzips. -
Seite 8: Anwendungshinweise
Anwendungshinweise Anwendungshinweise Warten Sie mindestens 5 Sekunden, bevor Sie das Gerät am Hauptschalter wiederholt ein- und ausschalten. ® Ein störungsfreier Betrieb des Testomat 2000 CLO2 Gerätes ist ® nur bei Verwendung von Heyl Testomat 2000 -Indikatoren. Beachten Sie bitte, dass Oxidationsmittel wie z. B. Chlor eben- falls erfasst werden und das Messergebnis erhöhen! ... -
Seite 9: Montage
Montage Montage Gefahr durch fehlerhafte Montage! ® WARNUNG Montieren Sie das Testomat 2000 CLO2 -Gerät an einem Ort, an dem es vor Tropf- und Spritzwasser, Staub und aggressiven Sub- stanzen geschützt ist – z. B. in einem Schaltschrank oder an einer geeigneten Wand. -
Seite 10: Wasserzulauf Und Wasserablauf Anschließen
Montage Wasserzulauf und Wasserablauf anschließen Hinweise für einen einwandfreien Betriebsablauf Der Wasserdruck muss im Bereich von 0,3 bar bis 8 bar liegen HINWEIS Starke Druckschwankungen sind zu vermeiden Die Messwassertemperatur muss zwischen 10 °C und 40 °C liegen ... -
Seite 11: Netzspannung Und Geräte Anschließen
Montage Netzspannung und Geräte anschließen Verletzungsgefahr durch Montage unter Spannung! Wenn Sie die Spannungsversorgung vor Montagebeginn nicht ab- WARNUNG schalten, können Sie sich verletzen, das Produkt zerstören oder An- lagenteile beschädigen. Schalten Sie den relevanten Anlagenteil spannungsfrei, bevor Sie ®... -
Seite 12: Innenaufbau Testomat 2000 Clo2
Montage ® Innenaufbau Testomat 2000 CLO2 Klemmleiste für Eingänge Start, Stop, IN1, IN2, und Ausgang OUT Netzschalter Klemmleiste für Netzeingänge und Netzausgänge Klemmleiste Relaisausgänge Dosierpumpe Wasseranschlüsse, Einlass und Auslass ... -
Seite 13: Netzspannung Anschließen
Montage Netzspannung anschließen Schließen Sie das Gerät nur an die dafür vorgesehene Netzspan- nung an. Entnehmen Sie die geeignete Netzspannung dem Typen- schild. Zum Anschließen der Kabel gehen Sie bitte wie nachfolgend beschrieben vor: Lösen Sie die beiden Befestigungsschrauben und öffnen Sie ... -
Seite 14: Anlagenkomponenten Anschließen
Montage Anschlussbeispiel Anlagenkomponenten anschließen Grenzwertkontakt GW 1 schaltet Netzspannung Schließen Sie die Anlagenkomponenten an die Ausgangsklemmen der Relais 1 bis 19 an (z.B. Ventile) Benötigen die Anlagenkomponenten Netzspannung, führen Sie die geschaltete Netzspannung (l) auf den Wurzelkontakt des jewei- ligen Relais (siehe nebenstehendes Anschlussbeispiel für 230 ... -
Seite 15: Ein- Und Ausgänge Anschließen
Montage Ein- und Ausgänge anschließen Für Steuerungs- und Überwachungsfunktionen besitzt das Testomat ® 2000 CLO2 -Gerät die nachfolgend beschriebenen Anschlüsse. Geben Sie auf diese Anschlüsse keine äußere Spannung! Achten Sie darauf, dass die Adern in den Klemmen fest sitzen ... -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Umgang mit Reagenzien/Indikatoren Beachten Sie das entsprechende Sicherheitsdatenblatt! VORSICHT ® Ein einwandfreier Betrieb des Testomat 2000 -Gerätes ist nur bei ® Verwendung von Heyl Testomat 2000 -Reagenzien gewährleistet! Achten Sie darauf, dass die Reagenzienflaschen wie im Bild auf Seite 12 angeschlossen werden. -
Seite 17: Wasserzulauf Öffnen
Funktionen der Bedienungs- und Anzeigeelemente Wasserzulauf öffnen Öffnen Sie den unteren Gehäusedeckel Drehen Sie das Handabsperrventil langsam auf, um ein Überlau- fen der Messkammer zu verhindern. Der Durchflussregler benötigt einige Zeit für eine einwandfreie Funktion. Kontrollieren Sie die Dichtigkeit der wasserführenden Teile ... -
Seite 18: Anzeigefunktionen
Funktionen der Bedienungs- und Anzeigeelemente Anzeigefunktionen Analysen- Einlass Ohne Dosier- Analy- Auslass stopp lass- Funktion! meldung se läuft lass- ventil Ventil 1 Grenzwertstatusanzeigen (rot/grün) Bei Erreichen oder Überschreiten des Grenzwertes 1 leuchtet die Anzeige 1 rot. Ist der Grenzwert unterschritten leuchtet die Anzei- ge 1 grün. -
Seite 19: Bedienungselemente Und Funktionstasten
Funktionen der Bedienungs- und Anzeigeelemente Bedienungselemente und Funktionstasten Programmier- tasten (Cursorblock) CLO2 Funktionstasten Mit der Taste "Hand" starten Sie eine Analyse von Hand Mit der Taste "STANDBY" schalten Sie das Gerät in den Bereitschaftsmodus (Es werden keine automatischen Analysen durchgeführt: Analysenstopp) ... -
Seite 20: Bediensystematik
Funktionen der Bedienungs- und Anzeigeelemente Bediensystematik Geräteeinstellungen und Dateneingabe Eingabe von Datum, Uhrzeit und Wochentag Testomatgerät (Display) Drücken Sie die Taste "M" in Anzeigefunktion Es erscheint das Grundmenü " " Wählen Sie mittels Cursorblock den gewünschten Me- nüpunkt " "... -
Seite 21: Passwortschutz Und Grundprogrammierung
Passwortschutz und Grundprogrammierung Passwortschutz und Grundpro- grammierung Testomatgerät (Display) Für Dateneingabe und Einstellungen im Grundprogramm ist ein vier- in Anzeigefunktion stelliges Passwort nötig. Das Passwort besteht aus der umgekehrten ® Ziffernfolge der aktuellen Uhrzeit des Testomat 2000 CLO2 - Gerätes. Passworteingabe ... -
Seite 22: Betriebsart Auswählen
Passwortschutz und Grundprogrammierung Betriebsart auswählen Unter dem Menüpunkt können Sie die Art der Analy- ® sensteuerung auswählen. Beim Testomat 2000 CLO2 haben Sie vielfältige Auswahlmöglichkeiten: Zeitsteuerung, Mengensteuerung mittels Wasserzähler, dynamische Analysenauslösung und externe Analysenauslösung. Kleinste Pausenzeit = 0 Minuten zwischen den Analysen. Größte Zeitsteuerung Pausenzeit = 99 Minuten. - Seite 23 Passwortschutz und Grundprogrammierung Kleinstes Intervall = 1 Liter, größtes Intervall = 9999 Liter. Nach Mengensteuerung Durchfluss der programmierten Wassermenge wird die Analyse Auslösung durch Wasser- durchgeführt. Vor der Analyse wird die Leitung und die Messkammer zähler gespült (programmierte Spülzeiten beachten). Mengensteuerung auswählen ...
-
Seite 24: Anzeigeeinheit Auswählen
Passwortschutz und Grundprogrammierung Typischer Analysenablauf Analysen- intervall Zusammen- 1. Spülen Messkammer und Leitung setzung der Zeiten 2. Messkammer füllen 3. Probenwasser auf Verschmutzung prüfen Rührwerk wird eingeschaltet Reagenzien dosieren 12xReagenz A, 5xReagenz B Eine Minute Reaktionszeit abwarten 4. Messergebnis anzeigen 5. -
Seite 25: Weitere Grundprogrammierdaten Eingeben
Weitere Grundprogrammierdaten eingeben Weitere Grundprogrammierdaten eingeben Bei der Auswahl und der Dateneingabe dieser Funktionen gehen Sie bitte so vor wie unter "Grundprogrammierdaten eingeben" beschrie- ben. Internes Spülen Um zu gewährleisten, dass die zu analysierende Probe aktuell ist, muss die Probenahmeleitung entsprechend ihrer Länge ausreichend gespült werden. -
Seite 26: Intervallpause
Weitere Grundprogrammierdaten eingeben Intervallpause Bei zeitgesteuerter Analysenauslösung wird der Abstand zwischen zwei Analysen (zuzüglich Spülzeit) durch die Intervallpause be- stimmt. Der kürzeste Abstand kann 0 Minuten betragen. Es werden dann ununterbrochen Analysen durchgeführt. Der größte Abstand beträgt 99 Minuten. Wählen Sie im Menü... -
Seite 27: Hysterese
Weitere Grundprogrammierdaten eingeben Hysterese Der jeweilige Grenzwertausgang schaltet erst nach der ersten, der Unterdrückung zweiten oder der dritten Schlecht-Analyse (Erstwert- bzw. Zweitwert- von Schlecht- unterdrückung). Dies gibt erhöhte Sicherheit bei der Auswertung der Analysen Analyse z. B. nach dem Umschalten der Messstelle oder bei eventu- ell unzureichendem Spülen der Probenahmeleitung. -
Seite 28: Schaltfunktionen Der Grenzwertausgänge Gw1 Und Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktionen der Grenzwertausgänge GW1 und GW2 Schaltfunktion 0, Dauer Diagramm der Schalt- Wird der Grenzwert GW1 oder GW2 überschritten, schaltet Aus- funktionen gangsrelais GW1 oder GW2. Wird der Grenzwert GW1 oder GW2 unterschritten, fällt das entsprechende Relais wieder ab. Schaltfunktion 1, Impuls Wird der Grenzwert GW1 oder GW2 überschritten, schaltet der ent- sprechende Ausgang für eine einstellbare Zeit (t). -
Seite 29: Schaltfunktion 5, Bereich Gw1-Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktion 5, Bereich GW1-GW2 Überwachung des Bereichs zwischen den Grenzwerten GW1 und GW2. Ist der Grenzwert GW1 überschritten, schaltet das Relais GW1 und die LED „GW1“ leuchtet rot. Ist der Grenzwert GW2 unterschritten, schaltet das Relais GW2 und die LED “GW2”... -
Seite 30: Alarm/Meldung
Weitere Grundprogrammierdaten eingeben Alarm/Meldung Das Gerät besitzt einen Relaisausgang Alarm zur Störungsmeldung. ▼▲ Die Ereignisse, die eine Störung des Gerätes bedeuten oder eine Meldung auslösen sollen, können wahlweise einen Alarm "A" (Dauer- kontakt) oder eine Meldung "M" (2-Sekunden-Impuls) zur Folge ha- ben. -
Seite 31: Service Ii
Weitere Grundprogrammierdaten eingeben Service II ▼▲ Das Service II-Menü beinhaltet verschiedene Funktionen zur Betrieb- süberwachung und Einstellung des Gerätes: Kalibrieren, Programmierung des Wartungsintervalles, Bearbeitung (Rücksetzen) interner Daten. Benutzung des Service II - Menüs Die Funktionen im Service II-Menü beeinflussen direkt den Betriebs- HINWEIS ablauf und die Überwachungsfunktionen des Gerätes! ... - Seite 32 Weitere Grundprogrammierdaten eingeben Kalibrierung mit Standardlösung Wählen Sie im Menü => => ▼▲ Wählen Sie den Menüpunkt " " Bestätigen Sie die Eingabe mit "ENTER" Geben Sie den Wert der Standardlösung ein Bestätigen Sie die Eingabe mit "ENTER" ...
-
Seite 33: Betriebszeit Rücksetzen
Weitere Grundprogrammierdaten eingeben Betriebszeit rücksetzen Nach dem Austausch einer Dosierpumpe oder der Messkammerauf- ▼▲ nahme können Sie die aktuelle Betriebszeit auf 0 Stunden zurückset- zen: Wählen Sie im Menü => => ▼▲ Zum Zurücksetzen der Betriebszeit wählen Sie "Reset" ... -
Seite 34: Beschreibung Der Signal -Eingänge/Ausgänge
Beschreibung der Signal -Eingänge/Ausgänge Beschreibung der Signal - Eingänge/Ausgänge Beschaltung der Signaleingänge VORSICHT Beschalten Sie die Signaleingänge "Start", "Stop", "IN1" und "IN2" nur mit potentialfreien Kontakten! Beschalten mit externer Spannung führt zu Schäden am Gerät! Funktion Prüfzeit Aktion Start keine In Betriebsart EXTERN star- Start... - Seite 35 Beschreibung der Signal -Eingänge/Ausgänge Funktion Prüfzeit Aktion fest, Solange der Kontakt am Externe Messstellenum- Eingang aktiv ist, werden Klemmen 24,25 Sekunden schaltung Analysen von Messstelle 2 (2 Messstellen extern wur- durchgeführt den programmiert) Wählen Sie im Menü ▼▲ => =>...
-
Seite 36: Schnittstellen (Optional)
Beschreibung der Signal -Eingänge/Ausgänge Schnittstellen (optional) Stromschnittstelle 0/4-20 mA Belastung der Stromschnittstelle HINWEIS Die maximale Bürde von 500 Ohm darf nicht überschritten werden! Bei Störungen und sehr langen Leitungen (ca. 20 m) ist möglichst abgeschirmtes Kabel zu verwenden. Einbau von Schnittstellenkarten SK910/RS910 Grundsätzlich sind statische Aufladungen während der Arbeit zu WARNUNG vermeiden! -
Seite 37: Überwachung Von Zwei Messstellen
Beschreibung der Signal -Eingänge/Ausgänge Überwachung von zwei Messstellen Das nebenstehende Beispiel zeigt die Darstellung des Stromverlau- fes bei 4-20 mA und der Benutzung von zwei Messstellen. Es werden abwechselnd Messstelle 1 und Messstelle 2 gemessen. Der Messwert 1 wird in der Displayzeile 2 (M1:) und der Messwert 2 in der Zeile 3 (M2:) angezeigt. -
Seite 38: Berechnung Der Ausgangsströme
Beschreibung der Signal -Eingänge/Ausgänge Berechnung der Ausgangsströme Wie berechnet sich Bei einer Messstelle steht der gesamte Strombereich ( 0 – 20 mA der Strom für einen bzw. 4 – 20 mA ) zur Verfügung. Bei zwei Messstellen wird der bestimmten Mess- Strombereich geteilt. -
Seite 39: Beschreibung Der Relaisausgänge
Beschreibung der Relaisausgänge Beschreibung der Relaisausgänge Alle Relaisausgänge sind als Neutralkontakte ausgeführt. Damit ste- hen Ihnen alle Anschlussmöglichkeiten zur Verfügung. Hiermit kann das Schalten von Netzspannung, Fremdspannung und das direkte Schalten von Eingängen z.B. einer Prozesssteuerung realisiert wer- den. Spülen (externes Spülventil) Spülventil Unmittelbar vor jeder Analyse wird das externe Spülventil für die pro- Klemmen 1,2... -
Seite 40: Meßst. 1/2 (Messstellenumschaltung)
Beschreibung der Relaisausgänge Meßst. 1/2 (Messstellenumschaltung) Wenn Sie das Gerät zur Überwachung von zwei Messstellen ver- Messstellen- wenden, müssen an diesen Ausgang die Magnetventile (einzelne umschaltung Ventile oder ein 3/2-Wegeventil) der jeweiligen Probenahmeleitung Klemmen 9,10,11 angeschlossen werden. Die Klemmen sind den Messstellen fest zu- geordnet: Klemme 9 = Messstelle 1 , Klemme 10 = Messstelle 2 ... -
Seite 41: Alarm (Störmeldeausgang)
Beschreibung der Relaisausgänge Alarm (Störmeldeausgang) Der Ausgang "Alarm" ist ein potenzialfreier Relais-Wechslerkontakt. Bei störungsfreiem Betrieb ist der Kontakt zwischen den Klemmen 15 Alarm - 16 geschlossen und zwischen 14 - 16 geöffnet. Bei Spannungsaus- Klemmen 14,15,16 fall ist der Kontakt zwischen den Klemmen 14 - 16 geschlossen und zwischen 15 - 16 geöffnet. -
Seite 42: Informationsmenü "I
Informationsmenü "i" Informationsmenü "i" Im Informations-Menü können Sie aktuelle Einstellungen und Zu- Kundendienst (2) stände des Gerätes, die Fehlerhistorie, den Termin der nächsten Wartung und die Kundendienstadresse abfragen. Anzeige der Kundendienst- adresse oder z. B. einer Ser- vice-Telefonnummer. Aufruf (1) Sie können diese drei Zeilen in der Grundprogrammierung frei Mit der Taste... -
Seite 43: Programmmenü "M
Programmmenü "M" Programmmenü "M" Service I (2) Aufruf: (1) Mit der Taste rufen Sie das Programm-Menü "M" auf. Eingabe Indikator (3) Geben Sie bei jeder Nachfül- Außer der Grundprogrammierung können Sie alle Funktionen ohne lung oder bei einem Flaschen- Passwortschutz aufrufen. wechsel des Indikators den neuen Füllstand ein. - Seite 44 Programmmenü "M" Wartung quittieren (10) Haben Sie eine Wartung durchgeführt, dann quittieren Sie diese mit "ENTER" und verlassen den Punkt mit der Taste "M". Das Wartungs- intervall wird erneut gestartet. Eine Aufforderung zur Wartung, durch Ablauf des Wartungsintervalls, quittieren Sie im M-Menü. Die Meldung im Display wird gelöscht und der Ausgang "Wartung"...
-
Seite 45: Struktur Der Grundprogrammierung
Programmmenü "M" Struktur der Grundprogrammierung Zum Aufruf der werkseitigen Grundprogrammierung ist das Gerät bei gleichzeitigem Gedrückthal- ten der beiden Tasten "M" und "i" einzuschalten. ACHTUNG, die letzte Programmierung geht ver- loren! -
Seite 46: Fehlermeldungen/Störungshilfe
Fehlermeldungen/Störungshilfe Fehlermeldungen/Störungshilfe Display Meldung / Anzeige (blin- Geräte-Folgefunktionen Beschreibung, mögliche Abhilfe, Maßnahmen zur kend, zur gewählten Anzeige) Ursachen Fehlerbehebung - Nach Programmierung: - Interner Spannungsausfall Sicherung F4 oder F8 FSt. AUSFALL 24V der 24 V-Versorgung auswechseln Daueralarm oder Mel- (Die Kontrolllampe deimpulse ... -
Seite 47: Weitere Hinweise
Fehlermeldungen/Störungshilfe Weitere Hinweise Fehlerbild Mögliche Ursachen Abhilfe, Maßnahmen zur Fehlerbehebung - Falscher Messwert am Ausgang oder Sicherung F7 auswechseln Stromschnittstelle arbeitet nicht korrekt kein Strom messbar Schnittstellenplatine auswechseln Gerät ohne Funktion, obwohl einge- - Sicherungen F9, F5 oder F2 (240 Sicherungen auswechseln ... -
Seite 48: Instandhaltung Und Wartung
Instandhaltung und Wartung Instandhaltung und Wartung Erforderliche Wartungsmaßnahmen HINWEIS Zur Sicherstellung der einwandfreien Funktion des Gerätes ist eine regelmäßige Wartung erforderlich! Führen Sie mindestens nachfolgend beschriebene Wartungsarbeiten regelmäßig durch, wenn der programmierte Wartungstermin erreicht ist (Anzeige "Wartung überschritten") ... -
Seite 49: Pflegehinweise
Instandhaltung und Wartung Die Messkammer können Sie mit einem zur Entkalkung und Ent- rostung geeigneten Reiniger säubern. Nach der Reinigung muss die Messkammer gut gespült werden. Setzen Sie danach die Sichtscheiben wieder ein und befestigen diese mit den Sichtscheiben-Haltern (Flachdichtungen nicht ver- gessen und auf korrekten Sitz in der Nut achten!). -
Seite 50: Ersatzteile Und Zubehör Testomat 2000® Clo2
Ersatzteile und Zubehör Testomat 2000® CLO2 Ersatzteile und Zubehör Testomat ® 2000 CLO2 Art.-Nr. Druckregler Art.-Nr. Geräte-Ersatzteile 40125 Regler- / Filteraufnahme, kpl. 31582 Sicherung GS-M 5x20E 4 A 40120 Regler- / Filteraufnahme 40294 Grundplatine T2000 kpl. 230 V 40129 Reglerstopfen T2000, kpl. 40092 Steuerplatine T2000 kpl. -
Seite 51: Zubehör
Ersatzteile und Zubehör Testomat 2000® CLO2 Zubehör Reagenz Typ Art.-Nr.: Testomat 2000 Chlordioxid Reagenzsatz 156265 Eine aktuelle Gesamtübersicht des verfügbaren Zubehöres finden Sie in unserem Lieferprogramm. Art.-Nr. Bezeichnung 040123 Umrüstsatz für Wasserzulauf T2000 *) 040315 Ablauftrichter für Testomat 2000/ECO 270305 Schnittstellenkarte 0/4 - 20 mA SK 910 270310 Schnittstellenkarte RS232 RS 910 270315 Schnittstellenkarte 0/2 - 10 V... -
Seite 52: Technische Daten
Konstruktive Änderungen behalten wir uns im Interesse einer ständigen Verbesserung vor! Unsere Bedienungsanleitungen werden regelmäßig aktualisiert. Sollten Sie eine ältere Version haben (siehe Stand auf der Rück- seite der Anleitung), finden Sie die aktuelle Bedienungsanleitung auf unserer Homepage www.lenntech.com unter Download. -
Seite 53: Konformitätserklärung
Produktübersicht Testomat 2000®- Geräte ® Produktübersicht Testomat 2000 - Geräte Einsatzbereich/Funktionen Modell/Typ Messparameter Messbereich • Wasserhärte 0,05-25 °dH • universell für Wasserauf- • Carbonathärte 0,5-20 °dH ® Testomat 2000 bereitungsanlagen • p-Wert 1-15 mmol/l • zugelassen für Kesselhäuser • minus-m-Wert 0,05-0,5 mmol/l ®... -
Seite 54: Checkliste Testomat 2000
® Checkliste Testomat 2000 Verehrte Kunden und Kundendiensttechniker, diese Checkliste kann Ihren Sachverstand und Ihre Erfahrung bei der Störungsbeseitigung nicht ersetzen. Sie soll Ihnen Hilfestellung leisten bei der schnellen und systematischen Fehlersuche und Fehlerdokumentation. Diese Liste erhebt keinen Anspruch auf Vollständigkeit. Für ergänzende Hinweise sind wir deshalb jederzeit dankbar. -
Seite 55: Geräteeinstellungen Testomat 2000
® Geräteeinstellungen Testomat 2000 CLO2 Achtung! Ihre Einstellungen können im Fall einer Reparatur eventuell gelöscht werden. Darum notieren Sie Ihre Geräteeinstellungen in der Tabelle, bevor Sie das Gerät zur Reparatur an unser Serviceteam senden. Bitte legen Sie eine Kopie dem Gerät bei. Wenn Sie die Einstellungen notiert haben, können sie nach der Reparatur durch Ihr Servicepersonal problemlos wieder eingegeben werden. - Seite 56 L enntech L enntech info@lenntech.com Tel. +31-152-610-900 info@lenntech.com Tel. +31-152-610-900 www.lenntech.com Fax. +31-152-616-289 www.lenntech.com Fax. +31-152-616-289 Scannen Sie den Code und besuchen Sie uns auf unserer Homepage!
