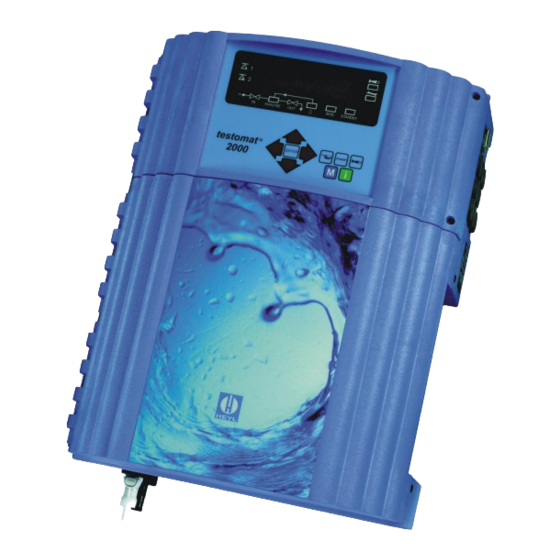

- Seite 1 L enntech Bedienungsanleitung ® Testomat 2000 Prozess- Fotometer für Eisen (gelöst) 0 – 1,0 mg/l L enntech L enntech info@lenntech.com Tel. +31-152-610-900 info@lenntech.com Tel. +31-152-610-900 www.lenntech.com Fax. +31-152-616-289 www.lenntech.com Fax. +31-152-616-289...
-
Seite 2: Inhaltsverzeichnis
Bei der Entsorgung ................7 Lieferumfang ..................7 Leistungsbeschreibung ..............7 Anwendungshinweise ................ 8 Montage ....................9 ® Einsatz des Testomat 2000 Fe im Druckbereich 0,3 bis 1 bar ... 9 ® Testomat 2000 Fe montieren .............. 9 Wasserzulauf und Wasserablauf anschließen ........10 Wasserzulauf .................. - Seite 3 Fehlermeldungen/Störungshilfe ............45 Weitere Hinweise ................46 Instandhaltung und Wartung ............47 Beschreibung der Wartungsarbeiten ..........47 Pflegehinweise ..................48 ® Ersatzteile und Zubehör Testomat 2000 Fe ........49 Zubehör ....................50 Reagenzien ..................50 Technische Daten ................51 Konformitätserklärung ................. 52 ®...
-
Seite 4: Wichtige Sicherheitsinformationen
Beachten Sie die Gefahrenhinweise und Sicherheitsratschläge beim Einsatz von Reagenzien, Chemikalien und Reinigungsmit- teln. Beachten Sie das entsprechende Sicherheitsdatenblatt! Für die von uns gelieferten Reagenzien stehen Ihnen die Sicherheits- datenblätter im Internet unter www.lenntech.com zur Verfügung. Bestimmungsgemäße Verwendung ® Das Prozessfotometer Testomat 2000 Fe ist ein robuster nassche- mischer On-line-Monitor zur Überwachung des Gehaltes an gelöstem... -
Seite 5: Warnhinweise In Dieser Anleitung
Das Signalwort “HINWEIS“ weist auf eine wichtige Information hin. HINWEIS Wenn diese Information nicht beachtet wird, kann das zu Verschlech- terungen im Betriebsablauf führen. Weiterführende Dokumentation ® Das Testomat 2000 Fe -Gerät ist eine Anlagenkomponente. Beach- ten Sie daher auch das Wartungshandbuch Testomat ® ® 2000... -
Seite 6: Bei Der Montage
HINWEIS stabile Versorgungsspannung. Verwenden Sie ggf. einen Netzfil- ter, um Störspannungen, die z. B. von Magnetventilen oder großen ® Motoren ins Netz gelangen können, vom Testomat 2000 Fe-Gerät fernzuhalten. Verlegen Sie die Verbindungsleitungen niemals pa- rallel zu Netzleitungen. Während des Betriebes ... -
Seite 7: Bei Der Entsorgung
Schraubverschlüsse der Reagenzienflaschen 1 Bedienungsanleitung Leistungsbeschreibung ® Der Einsatzbereich des Testomat 2000 Fe ist die automatische Überwachung des Gehaltes an gelöstem Eisen (II) + (III) im Bereich von 0 bis 1,0 mg/l (ppm) unter Anwendung des kolorimetrischen Ana- lysenprinzips. -
Seite 8: Anwendungshinweise
Anwendungshinweise Anwendungshinweise Warten Sie mindestens 5 Sekunden, bevor Sie das Gerät am Hauptschalter wiederholt ein- und ausschalten. Ein störungsfreier Betrieb des Testomat 2000 ® Fe-Gerätes ist nur ® bei Verwendung von Heyl Testomat 2000 - Reagenzien FE2005A und FE2005B gewährleistet! Ausfälle oder Probleme, die auf den Einsatz anderer Reagenzien zurückzuführen sind, können nicht im... -
Seite 9: Montage
Gefahr durch fehlerhafte Montage! ® WARNUNG Montieren Sie das Testomat 2000 Fe -Gerät an einem Ort, an dem es vor Tropf- und Spritzwasser, Staub und aggressiven Sub- stanzen geschützt ist – z. B. in einem Schaltschrank oder an einer geeigneten Wand. -
Seite 10: Wasserzulauf Und Wasserablauf Anschließen
Führen Sie den Anschluss unbedingt senkrecht nach oben, um das Mitführen von Schmutzteilchen aus der Hauptwasserleitung zum Gerät zu verhindern. ® Montieren Sie in der Nebenstromleitung zum Testomat 2000 ein Handabsperrventil Verwenden Sie für den Wasserzulauf einen lichtundurchlässi- gen Kunststoffdruckschlauch 6/4 x 1 (max. -
Seite 11: Netzspannung Und Geräte Anschließen
Verbinden Sie das Gerät mit dem Schutzleiter (bei 230/115 V AC). ® Fe fern – z. B. Halten Sie Störspannungen vom Testomat 2000 durch Netzfilter. Schirmen Sie das Gerät von starken elektromagnetischen Feldern ab. ® Blockschaltbild Testomat 2000... -
Seite 12: Innenaufbau Testomat 2000 ® Fe
Montage ® Innenaufbau Testomat 2000 Klemmleiste für Eingänge Start, Stop, IN1, IN2, und Ausgang OUT Netzschalter Klemmleiste für Netzeingänge und Netzausgänge Klemmleiste Relaisausgänge Dosierpumpen Wasseranschlüsse, Einlass und Auslass Durchflussregler Messkammer... -
Seite 13: Netzspannung Anschließen
Montage Netzspannung anschließen Schließen Sie das Gerät nur an die dafür vorgesehene Netzspan- nung an. Entnehmen Sie die geeignete Netzspannung dem Typen- schild. Zum Anschließen der Kabel gehen Sie bitte wie nachfolgend beschrieben vor: Lösen Sie die beiden Befestigungsschrauben und öffnen Sie die obere Tür. -
Seite 14: Anlagenkomponenten Anschließen
Montage Anschlussbeispiel Anlagenkomponenten anschließen Grenzwertkontakt GW 1 schaltet Netzspannung Schließen Sie die Anlagenkomponenten an die Ausgangsklem- men der Relais 1 bis 19 an (z.B. Ventile) Benötigen die Anlagenkomponenten Netzspannung, führen Sie die geschaltete Netzspannung (l) auf den Wurzelkontakt jeweiligen Relais (siehe nebenstehendes Anschlussbeispiel für 230 V AC) ... -
Seite 15: Ein- Und Ausgänge Anschließen
Montage Ein- und Ausgänge anschließen Für Steuerungs- und Überwachungsfunktionen besitzt das Testomat ® 2000 Fe - Gerät die nachfolgend beschriebenen Anschlüsse. Geben Sie auf diese Anschlüsse keine äußere Spannung! Achten Sie darauf, dass die Adern in den Klemmen fest sitzen ... -
Seite 16: Inbetriebnahme
Inbetriebnahme Umgang mit Reagenzien Beachten Sie das entsprechende Sicherheitsdatenblatt! VORSICHT ® Ein störungsfreier Betrieb des Testomat 2000 Fe-ist nur bei Ver- ® wendung von Heyl Testomat 2000 - Reagenzien FE2005A und FE2005B gewährleistet! Achtung: Beachten Sie die korrekte Zuordnung der beiden Rea-... -
Seite 17: Geräteeinstellungen Und Dateneingabe
Informationen. Funktionen der Bedienungs- und Anzeigeelemente Die Betriebszustände und die Messwerte werden im Display des ® Testomat 2000 Fe angezeigt. Unterhalb des Displays befinden sich die Eingabetasten für die Programmierung (Cursorblock) und Funkti- onstasten. ® Testomat 2000 Fe ein-/ausschalten (1) Netzschalter Schalten Sie mit diesem Schalter das Gerät ein- bzw. -
Seite 18: Anzeigefunktionen
Funktionen der Bedienungs- und Anzeigeelemente Anzeigefunktionen Einlass- Keine Analysen- Analyse Auslass- Dosier- ventil Funktion stopp- läuft ventil meldung ventil 1 Grenzwertstatusanzeigen (rot/grün) Bei Erreichen oder Überschreiten des Grenzwertes 1 leuchtet die Anzeige 1 rot. Ist der Grenzwert unterschritten leuchtet die Anzei- ge 1 grün. -
Seite 19: Bedienungselemente Und Funktionstasten
Funktionen der Bedienungs- und Anzeigeelemente Bedienungselemente und Funktionstasten Programmier- tasten (Cursorblock) Funktionstasten Mit der Taste "Hand" (1) starten Sie eine Analyse von Hand Mit der Taste "STANDBY" (2) schalten Sie das Gerät in den Bereitschaftsmodus (Es werden keine automatischen Analysen durchgeführt: Analysenstopp) Mit der Taste "Hupe"... -
Seite 20: Bediensystematik
Funktionen der Bedienungs- und Anzeigeelemente Bediensystematik Geräteeinstellungen und Dateneingabe Eingabe von Datum, Uhrzeit und Wochentag Testomatgerät (Display) Drücken Sie die Taste "M" in Anzeigefunktion Es erscheint das Grundmenü " " Wählen Sie mittels Cursorblock den gewünschten Me- nüpunkt " "... -
Seite 21: Passwortschutz Und Grundprogrammierung
Passwortschutz und Grundpro- in Anzeigefunktion grammierung Für Dateneingabe und Einstellungen im Grundprogramm ist ein vier- stelliges Passwort nötig. Das Passwort besteht aus der umgekehrten ® Ziffernfolge der aktuellen Uhrzeit des Testomat 2000 Gerätes. Passworteingabe ▼▲ Drücken Sie die Taste "M"... - Seite 22 Passwortschutz und Grundprogrammierung Zeitsteuerung auswählen ▼▲ Wählen Sie im Menü => => => Bestätigen Sie die Auswahl mit "ENTER" (Es erscheint ein Sternchen " * " am Zeilenende) (Werksmäßig ist "ZEITGESTEUERT" " * " voreingestellt) Geben Sie die Intervallpause und die Spülzeiten ein ▼▲...
- Seite 23 Passwortschutz und Grundprogrammierung Wasserzählertyp auswählen ▼▲ Wählen Sie das Menü => => => Wählen Sie die Wasserzählerkonstante aus (Liter/Impuls) (Werksmäßig ist 100 Liter/Impuls " * " eingestellt) Bestätigen Sie die Auswahl mit "ENTER" Nach Durchfluss der programmierten Wassermenge wird die Analyse Mengensteuerung durchgeführt.
-
Seite 24: Anzeigeeinheit Auswählen
Passwortschutz und Grundprogrammierung Externe Analysenauslösung Eine externe Analysenauslösung erfolgt durch Kontakt am Start- Externe Eingang. Analysenauslösung Durch Kontakt am Stopp-Eingang kann das laufende Analyseninter- HINWEIS vall unterbrochen werden. Anzeigeeinheit auswählen Sie können die Einheit des angezeigten Wertes programmieren. Zur ▼▲ Auswahl stehen Ihnen mg/l und ppm. -
Seite 25: Weitere Grundprogrammierdaten Eingeben
Analysenintervallen ist es sinnvoll, eine Spülzeit von mehr als 60 Sekunden zu wählen. Das Spülen erfolgt durch gleichzeitiges ® Öffnen des Eingangs- und Ausgangsventils des Testomat 2000 Dauer des Analysenintervalles Das Analysenintervall ist direkt von der programmierten Spülzeit HINWEIS abhängig. -
Seite 26: Intervallpause
Weitere Grundprogrammierdaten eingeben Intervallpause Bei zeitgesteuerter Analysenauslösung wird der Abstand zwischen zwei Analysen (zuzüglich Spülzeit) durch die Intervallpause be- stimmt. Der kürzeste Abstand kann 0 Minuten betragen. Es werden dann ununterbrochen Analysen durchgeführt. Der größte Abstand beträgt 99 Minuten. Wählen Sie im Menü... -
Seite 27: Hysterese
Weitere Grundprogrammierdaten eingeben Hysterese Der jeweilige Grenzwertausgang schaltet erst nach der ersten, der Unterdrückung zweiten oder der dritten Schlecht-Analyse (Erstwert- bzw. Zweitwert- von Schlecht- unterdrückung). Dies gibt erhöhte Sicherheit bei der Auswertung der Analysen Analyse z. B. nach dem Umschalten der Messstelle oder bei eventu- ell unzureichendem Spülen der Probenahmeleitung. -
Seite 28: Schaltfunktionen Der Grenzwertausgänge Gw1 Und Gw2
Weitere Grundprogrammierdaten eingeben Schaltfunktionen der Grenzwertausgänge GW1 und GW2 Schaltfunktion 0, Dauer Diagramm der Schalt- Wird der Grenzwert GW1 oder GW2 überschritten, schaltet Aus- funktionen gangsrelais GW1 oder GW2. Wird der Grenzwert GW1 oder GW2 ohne Verriegelung unterschritten, fällt das entsprechende Relais wieder ab. -
Seite 29: Funktion In1
Weitere Grundprogrammierdaten eingeben Funktion IN1 Bei dynamischer Analysensteuerung oder programmierter Anlagen- kontrolle ist die Rückspülmeldung von der Steuerung der Enteisen- ungsanlage an IN1 anzuschließen (potenzialfreier Kontakt erforder- lich!). Der Aktiv-Zustand von IN1 ist entsprechend der Ausgangsfunk- tion der Steuerung zu programmieren. ... -
Seite 30: Alarm/Meldung
Weitere Grundprogrammierdaten eingeben Alarm/Meldung Das Gerät besitzt einen Relaisausgang Alarm zur Störungsmeldung. ▼▲ Die Ereignisse, die eine Störung des Gerätes bedeuten oder eine Meldung auslösen sollen, können wahlweise einen Alarm "A" (Dauer- kontakt) oder eine Meldung "M" (2-Sekunden-Impuls) zur Folge ha- ben. -
Seite 31: Service Ii
Nehmen Sie zeitgleich eine Wasserprobe und überprüfen Sie den Messwert mit einer höherwertigen Methode Ermitteln Sie aus den beiden Werten den Korrekturfaktor (Labor- ® wert geteilt durch den Messwert Testomat 2000 Wählen Sie danach im Menü => =>... - Seite 32 Wählen Sie den Menüpunkt "KALIBRIEREN START" Bestätigen Sie die Auswahl mit "ENTER" ® Der Testomat 2000 Fe beginnt mit dem Analysenzyklus. Ist eine Spülzeit programmiert, warten Sie mit dem Befüllen der Mess- kammer bis das Ausgangsventil schließt (LED "OUT" erlischt).
-
Seite 33: Betriebszeit Rücksetzen
Bestätigen Sie die Auswahl mit "ENTER" In der Anzeige der Betriebszeit erscheint "000000h" Wartungsintervall ® Das Einhalten von Wartungsintervallen wird vom Testomat 2000 überwacht und angezeigt. Programmieren Sie hier das gewünschte Wartungsintervall in Tagen. (0 Tage bedeutet kein Wartungsintervall) ... -
Seite 34: Beschreibung Der Signal -Eingänge/Ausgänge
Beschreibung der Signal -Eingänge/Ausgänge Beschreibung der Signal - Eingänge/Ausgänge Beschaltung der Signaleingänge VORSICHT Beschalten Sie die Signaleingänge "Start", "Stop", "IN1" und "IN2" nur mit potentialfreien Kontakten! Beschalten mit externer Spannung führt zu Schäden am Gerät! Funktion Prüfzeit Aktion Start keine In Betriebsart EXTERN star- Start... -
Seite 35: Schnittstellen (Optional)
Beschreibung der Signal -Eingänge/Ausgänge Funktion Prüfzeit Aktion Start der Anlagenkontrolle Meldung von der Prozess- fest, und Zurücksetzen der Ka- Klemmen 24,25 steuerung pazität auf 100% bei Dyna- (Regeneration beendet) Sekunden (Öffner oder Schließer) Wählen Sie im Menü ▼▲ => =>... -
Seite 36: Überwachung Von Einer Messstelle
Steckplatine mit der Bauteileseite nach links in den linken Steck- platz einsetzen. (Kontakt Nr.1 ist oben) ® Testomat 2000 einschalten. Gewünschte Stromart (0/4-20mA) programmieren (bei SK910). Überwachung von einer Messstelle Durch den Anschluss eines Schreibers können die Analysenergeb- nisse dokumentiert werden. -
Seite 37: Berechnung Der Ausgangsströme
= Anzeigewert im Display in der gewählten Einheit Maximalwert = Endwert des Messbereichs (1,0 mg/l) Serielle Schnittstelle RS232 ® Die Anbindung des Testomat 2000 Fe an einen Protokolldrucker über die serielle Schnittstelle RS232 ermöglicht den Ausdruck von Messergebnissen und Fehlermeldungen. Die Analysen können hier- mit kontinuierlich protokolliert werden. -
Seite 38: Sd-Card Datenlogger
Beschreibung der Relaisausgänge SD-Card Datenlogger Mit dem SD-Card Datenlogger (Art.-Nr. 100490) können die Mess- ® werte des Testomat 2000 kontinuierlich protokolliert werden. Für den Betrieb des Datenloggers gehen Sie wie folgt vor: Wählen Sie im Menü ▼▲ => =>... -
Seite 39: Meßst. 1/2 (Messstellenumschaltung)
Beschreibung der Relaisausgänge Funktion Kontakt Aktion poten- programmierbar: Grenzwert 2 tialfreier Klemmen 6,7,8 - Dauerkontakt Relais schaltet bei Grenz- - Impuls (1-99 Sekunden/Minuten) Wechsler wertüberschreitung von: - Intervall (1-99 Sekunden/Minuten) Grenzwert 2 oder - Hysterese (1., 2., oder 3. Grenz- Messstelle 2 wertüberschreitung Nähere Beschreibung und Programmierung finden Sie im Kapitel... -
Seite 40: Alarm (Störmeldeausgang)
Beschreibung der Relaisausgänge Alarm (Störmeldeausgang) Der Ausgang "Alarm" ist ein potenzialfreier Relais-Wechslerkontakt. Bei störungsfreiem Betrieb ist der Kontakt zwischen den Klemmen Alarm 15 - 16 geschlossen und zwischen 14 - 16 geöffnet. Bei Spannungs- Klemmen 14,15,16 ausfall ist der Kontakt zwischen den Klemmen 14 - 16 geschlossen und zwischen 15 - 16 geöffnet. -
Seite 41: Informationsmenü "I
Informationsmenü "i" Informationsmenü "i" Im Informations-Menü können Sie aktuelle Einstellungen und Zu- Kundendienst (2) stände des Gerätes, die Fehlerhistorie, den Termin der nächsten Wartung und die Kundendienstadresse abfragen. Anzeige der Kundendienst- adresse oder z. B. einer Ser- vice-Telefonnummer. Aufruf (1) Sie können diese drei Zeilen in der Grundprogrammierung frei Mit der Taste... -
Seite 42: Programmmenü "M
Programmmenü "M" Programmmenü "M" Service I (2) Aufruf: (1) Mit der Taste rufen Sie das Programm-Menü "M" auf. Eingabe Reagenzien (3) Geben Sie bei jeder Nachfül- Außer der Grundprogrammierung können Sie alle Funktionen ohne lung oder bei einem Flaschen- Passwortschutz aufrufen. wechsel der Reagenzien den neuen Füllstand ein. - Seite 43 Programmmenü "M" Selbsttest (9) ® Mit "ENTER" starten Sie die Funktionsprüfung des Testomat 2000 ▼▲ Fe. Das Programm überprüft alle relevanten Funktionen des Gerätes und führt eine Analyse durch. Sollten Fehler aufgetreten sein, er- scheint eine entsprechende Meldung. Mit erneuter Betätigung der "ENTER"-Taste beenden Sie diese Funk- tion und kehren zum Menü...
-
Seite 44: Struktur Der Grundprogrammierung
Struktur der Grundprogrammierung Struktur der Grundprogrammierung Zum Aufruf der werkseitigen Grundprogrammierung ist das Gerät bei gleichzeitigem Gedrückthalten der beiden Tasten "M" und "i" einzuschalten. ACHTUNG, die letzte Pro- grammierung geht verloren! -
Seite 45: Fehlermeldungen/Störungshilfe
Fehlermeldungen/Störungshilfe Fehlermeldungen/Störungshilfe Display Meldung / Anzeige (blin- Geräte-Folgefunktionen Beschreibung, mögliche Abhilfe, Maßnahmen zur kend, zur gewählten Anzeige) Ursachen Fehlerbehebung - Nach Programmierung: - Interner Spannungsausfall Sicherung F4 oder F8 FSt. AUSFALL 24V der 24 V-Versorgung auswechseln Daueralarm oder Mel- (Die Kontrolllampe deimpulse ... -
Seite 46: Weitere Hinweise
Fehlermeldungen/Störungshilfe Weitere Hinweise Fehlerbild Mögliche Ursachen Abhilfe, Maßnahmen zur Fehlerbehebung - Falscher Messwert am Ausgang oder Sicherung F7 auswechseln Stromschnittstelle arbeitet nicht korrekt kein Strom messbar Schnittstellenplatine auswechseln Gerät ohne Funktion, obwohl einge- - Sicherungen F9, F5 oder F2 (240 Sicherungen auswechseln ... -
Seite 47: Instandhaltung Und Wartung
Gerät ausschalten oder Taste "STANDBY" betätigen. Entfernen Sie eventuell noch in der Messkammer befindliches Wasser: ® Handventil der Nebenleitung zum Testomat 2000 Fe schließen. Spannverschluss entriegeln, die Messkammer nach oben kip- pen und herausnehmen. ... -
Seite 48: Pflegehinweise
Spannverschluss. Reinigung des Regler-/Filtergehäuses ® Handventil der Nebenleitung zum Testomat 2000 Fe schließen. ® Entspannen Sie das Leitungssystem des Testomat 2000 Fe mit der Funktion: Gerät ausschalten und Schlauchanschlüsse am Filtergehäuse lösen. -
Seite 49: Ersatzteile Und Zubehör Testomat 2000® Fe
Ersatzteile und Zubehör Testomat 2000® Fe Ersatzteile und Zubehör Testomat ® 2000 Art.-Nr Druckregler Art.-Nr Flaschenanschluss/Saugvorrichtung 40131 Schraubverschluss m. Einsatz T2000 40125 Regler- / Filteraufnahme, kpl. 40130 Schraubverschluss GL32 - Loch 40120 Regler- / Filteraufnahme 40132 Einsatz für Schraubverschluss mit 40129 Reglerstopfen T2000, kpl. -
Seite 50: Zubehör
Ersatzteile und Zubehör Testomat 2000® Fe Zubehör Eine aktuelle Gesamtübersicht des verfügbaren Zubehöres finden Sie in unserem Lieferprogramm. Art.Nr. Bezeichnung 040123 Umrüstsatz für Wasserzulauf T2000 *) 270305 Schnittstellenkarte 0/4 - 20 mA SK 910 270310 Schnittstellenkarte RS232 RS 910 270315 Schnittstellenkarte 0/2 - 10 V UK 910 100490 SD-Card Datenlogger für Testomat 2000... -
Seite 51: Technische Daten
Schlauch mit Innendurchmesser 12 mm Wassertemperatur: 10 bis 40 °C ® * Beim Einsatz des Testomat 2000 bei einem Vordruck von 0,3 bar muss sichergestellt werden, dass mindestens eine Fließmenge von 400 ml/min über die Messkammer fließen kann. Konstruktive Änderungen behalten wir uns im Interesse einer ständigen Verbesserung vor! -
Seite 52: Konformitätserklärung
Produktübersicht Testomat 2000®- Geräte ® Produktübersicht Testomat 2000 Geräte Modell/Typ Messparameter Messbereich Einsatzbereich/Funktionen • Wasserhärte 0,05-25 °dH • universell für Wasserauf- • Carbonathärte 0,5-20 °dH ® Testomat 2000 bereitungsanlagen • p-Wert 1-15 mmol/l • zugelassen für Kesselhäuser • minus-m-Wert 0,05-0,5 mmol/l ®... -
Seite 53: Checkliste Testomat 2000
Bleibt das Testomatgerät – außer bei Wartungsarbeiten/Notfällen – ständig Siehe „Allgemeine Hinweise für den Nein ® mit Netzspannung versorgt? Betrieb von Testomat 2000 (Zeitweiliges Ausschalten nur mit Taste „Standby“ oder Eingang „Stop“!) ® ECO“ Testomat Nähere Angaben zu Fehlermeldungen und möglichen Störungsursachen finden Sie in der Bedienungsanleitung unter „Fehlermeldungen / Hilfe bei Störungen“. -
Seite 54: Geräteeinstellungen Testomat 2000
® Geräteeinstellungen Testomat 2000 Achtung! Ihre Einstellungen können im Fall einer Reparatur eventuell gelöscht werden. Darum notieren Sie Ihre Geräteeinstellungen in der Tabelle, bevor Sie das Gerät zur Reparatur an unser Serviceteam senden. Bitte legen Sie eine Kopie dem Gerät bei. Wenn Sie die Einstellungen notiert haben, können sie nach der Reparatur durch Ihr Servicepersonal problemlos wieder eingegeben werden. - Seite 55 L enntech L enntech info@lenntech.com Tel. +31-152-610-900 info@lenntech.com Tel. +31-152-610-900 www.lenntech.com Fax. +31-152-616-289 www.lenntech.com Fax. +31-152-616-289 Scannen Sie den Code und besuchen Sie uns auf unserer Homepage!
