Kunststeinbausatz –ADONIS– Teileliste
Art. Nr.
Nr. Anzahl
0621800500100
1
0621800500200
2
0621800500300
3
0621800500400
4
0621800500500
5
0621800500600
6
0621800500700
7
0621800500800
8
0658000500000
9
0621800501000
10
0621851000900
11
0621800506100
12
13
0621800105000
14
Hinweise: Vor dem Aufbau ist auf die genaue Position des Einsatzes zu achten. Achten Sie
immer darauf, dass Sie die Teile in waagrechter Position und im Lot aufbauen.
1. Bauen Sie nun den Kaminbausatz trocken auf (siehe Abb. 2-13). Prüfen Sie, ob die
Elemente sich im Lot und in der Waage befinden. Markieren Sie dann die korrekte
Position mit dem Bleistift.
Anschließend werden alle Elemente wieder abgetragen und der Reihenfolge nach mit
dem Fliesenkleber zusammengefügt (siehe Abb. 2-13).
2. Mischen Sie den mitgelieferten Kleber (Sicherheitskleber) mit Wasser, bis sie eine
Zahnpasta ähnliche Konsistenz erhalten. Alle Elemente werden miteinander und an der
Wand verklebt. Die Klebefläche soll gereinigt und leicht angefeuchtet werden um eine
optimale Festigkeit des Klebers zu erreichen. Überflüssigen Kleber mit der Spachtel und
einem feuchten Tuch entfernen.
3. Nachdem der Bausatz fertig verklebt ist, wird abschließend die Montagehilfe entfernt.

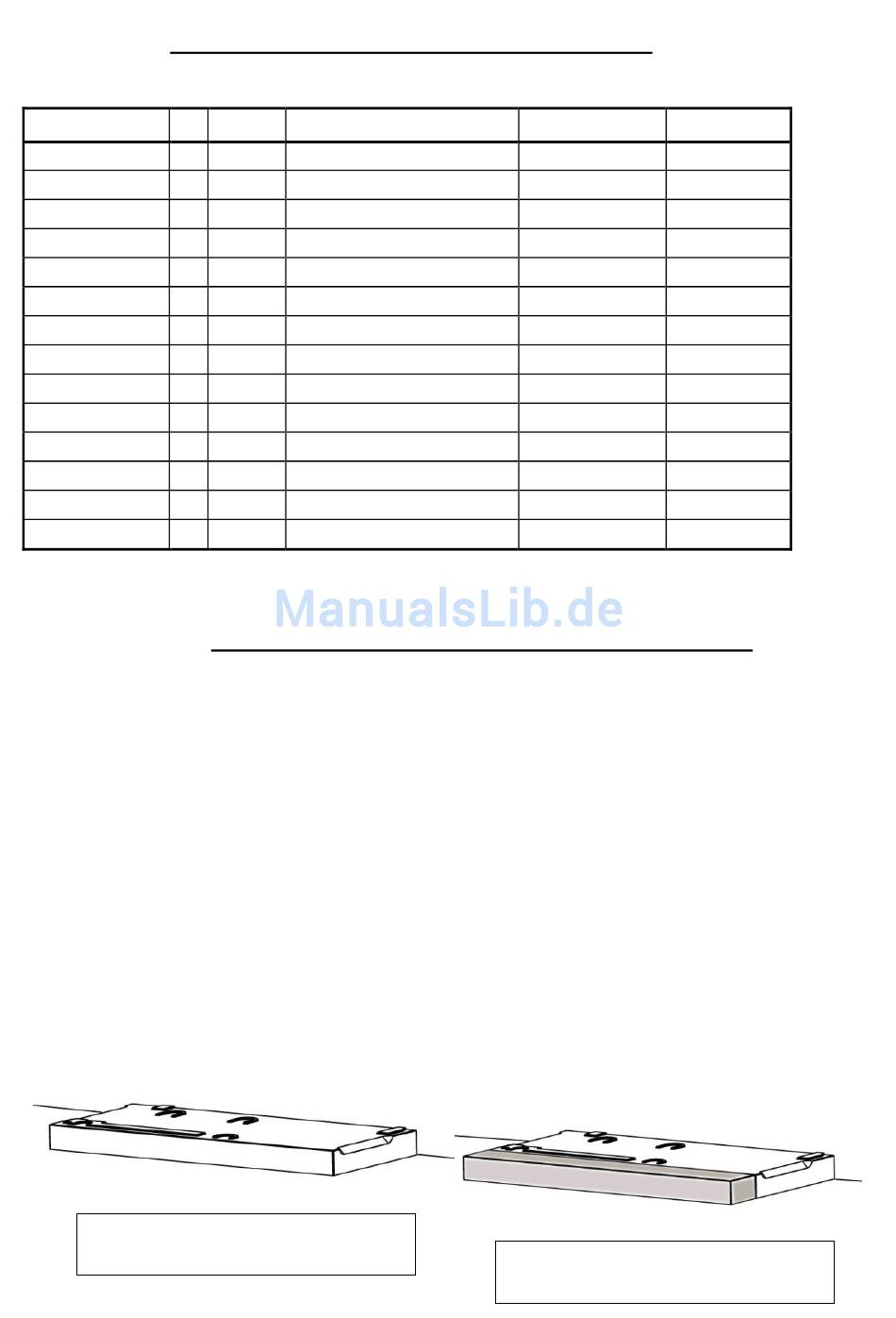

Abbildung 1: Bodenplatte in
Position bringen
Bezeichnung
1
Bodenplatte
1
Seitenwand links
1
Frontplatte
1
Seitenwand rechts
1
Kaminhaube Unterteil
1
Kaminhaube Oberteil
1
Sockelplatte vorne
1
Montagehilfe
1
Holzlagerfach
1
Luftgitter seitlich
1
Luftgitter oben
1
Strahlblech Holzlagerfach
2
Linsenschraube M6x10
1
Kleber
Aufbauanleitung Kunststeinbausatz ADONIS
Ausführung
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Stahlblech
Stahlblech
Stahlblech
Abbildung 2: Sockelplatte vorne
in Position bringen
4
Material
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Kunststein
Stahlblech
Stahlblech
Stahlblech
