6.3 Montage des Mantelrohrs
Das Mantelrohr ist im Lieferumfang des Fundaments enthalten (80 cm).
Nachdem die Ladestation auf dem Fundament montiert wurde, kann die transparente Kunststoff-Schutzabdeckung im
unteren Bereich der Ladestation abgenommen und das Mantelrohr mit der mitgelieferten Kabelschelle befestigt werden.
(Zeichnung Abb. 1.1)
6.4 Kabeleinführung und -befestigung mit Zugentlastung
Führen Sie das Netzkabel durch das Mantelrohr.
Vermeiden Sie, es zu lang zu machen.
Montieren Sie die die Kabelschelle am Kabel und sichern Sie sie (max. 3 Nm).
(Zeichnung Abb. 1.1)

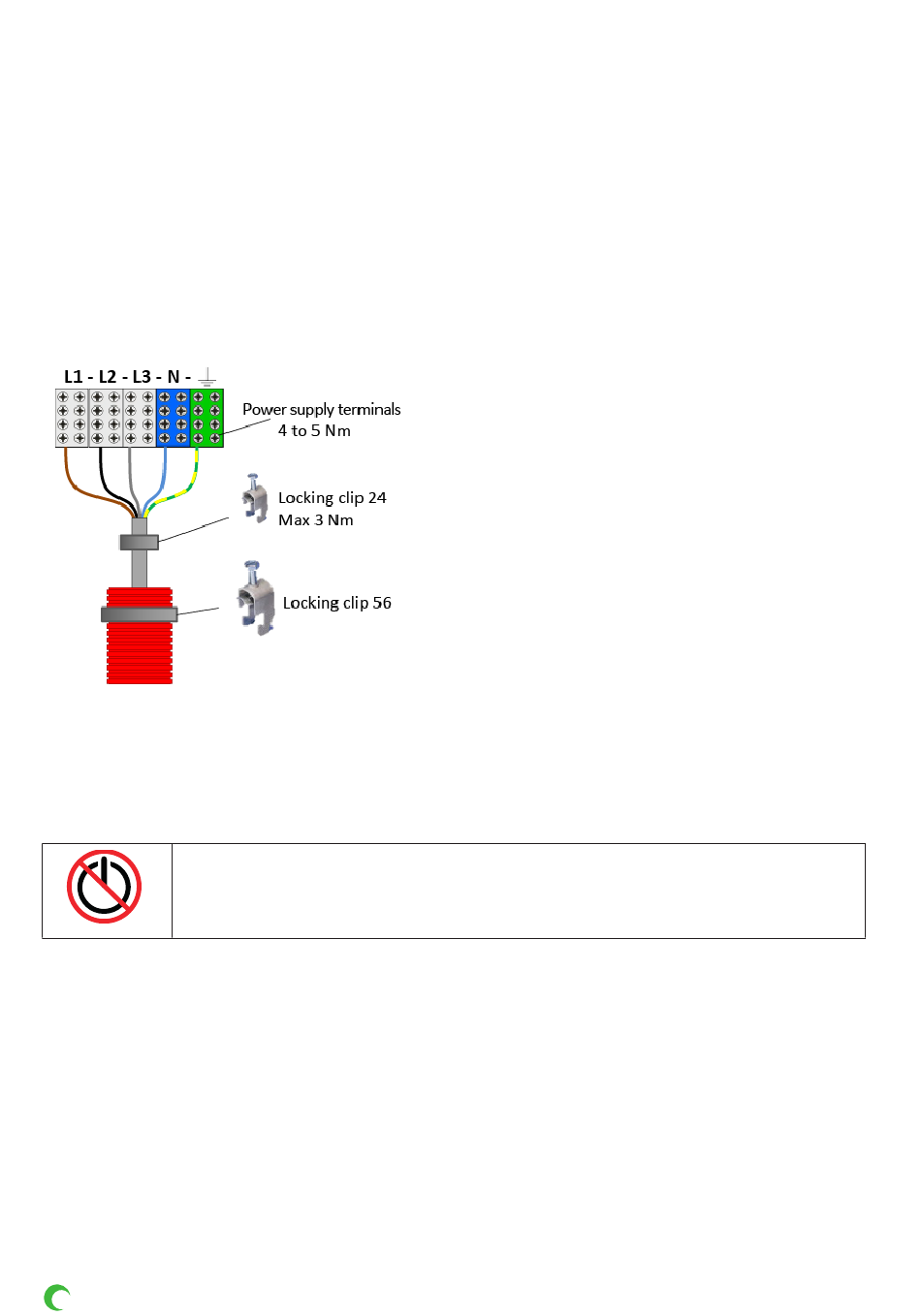

6.5 Anschluss des Netzkabels
Die Außenleiter (L1/L2/L3), der Neutralleiter (N) und die Abschirmung/Schutzleiter (PE) müssen an die angegebenen
Anschlussklemmen angeschlossen werden. (4 bis 5 Nm).
T 1.6
6.6 Anschluss der Erdung
Verbinden Sie die Erdungsleitung (eingeschlagene Stab Erder/Fundamenterder) mit dem angegebenen Erdungspunkt
(Erdungsklemme), positioniert wie in Zeichnung Abb. 1.1.
Montieren Sie die Erdung vollständig nach den gültigen Vorschriften.
6.7 Zylinderschloss ersetzen
Schalten Sie die Ladesäule immer stromlos und lesen Sie die Betriebsanleitung, bevor Sie Wartungs-
oder Störungsarbeiten durchführen.
1. Entfernen Sie mit dem Steckschlüssel 2,5 die Abdeckplatte, die das Schloss von Sand und Schmutz freihält.
2. Stecken Sie den Schlüssel in das rechte Schloss und drehen Sie ihn im Uhrzeigersinn.
3. Drehen Sie die beiden Schlösser mit Gehäuse gegen den Uhrzeigersinn um 90˚.
4. Heben Sie die Abdeckung (vorne mit Schloss) nach oben und von der Säule ab.
9.
