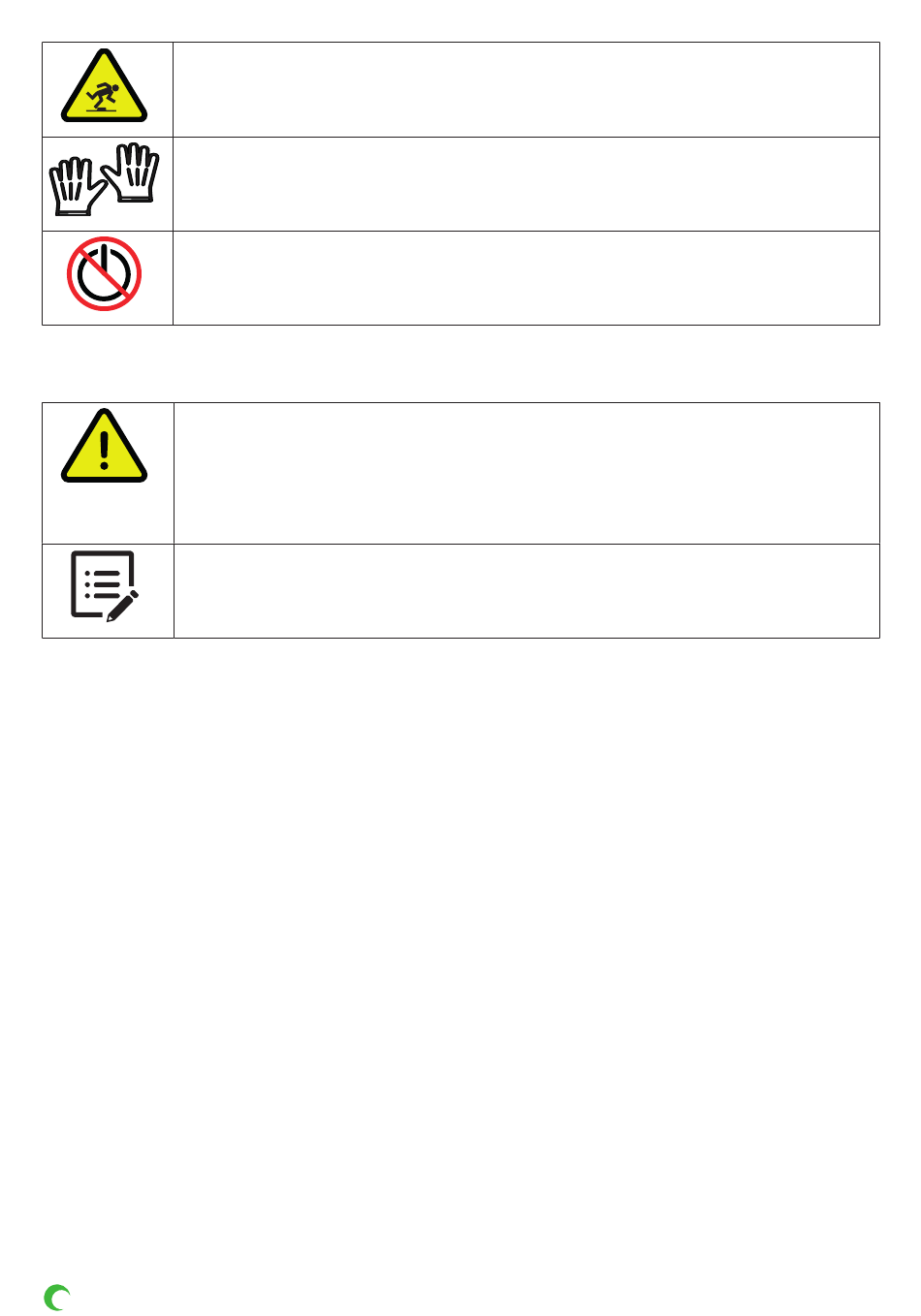

Während der Aushubarbeiten für das Fundament sicherstellen, dass keine Stolpergefahr durch
Gegenstände oder Straßenbeläge entsteht.
Tragen Sie bei der Durchführung bestimmter Aktionen während der ganzen Installation und dem
Anschlussvorgang geeignete Schutzhandschuhe.
Stellen Sie jederzeit sicher, dass die verwendeten Prüfinstrumente zum Testen, ob das System von der
Stromversorgung getrennt ist, mehrfach getestet wurden, sodass Sie ordnungsgemäß funktionieren.
5. OBLIGATORISCHE PRÜFUNGEN VOR DER INBETRIEBNAHME
Die folgenden Kontrollen sind vor der Inbetriebnahme der Ladesäule Pflicht. Verwenden Sie die
Ladesäule NIEMALS, wenn sich bei einer oder mehreren Kontrollen herausstellt, dass die Stromzufuhr
oder die Stabilität der Ladesäule unzureichend ist. Prüfen Sie den Isolationswiderstand zwischen den
Phasen nach der Norm NEN 1010, Bestimmung 61.3.3
Vor der Verbindung der Ladestation mit der Stromversorgung immer die untenstehenden Prüfungen
durchführen
√ Alle nachstehenden Arbeiten sind vollständig nach der Norm NEN 3140 auszuführen
√ Bei den Anschlussklemmen kontrollieren, ob die richtige Reihenfolge der angeschlossenen Verdrahtung eingehalten wurde
√ Prüfen, ob die Adern in den Klemmen richtig mit 4 bis 5 Nm festgezogen wurden
√ Kontrollieren, ob die Erdungsverbindung an der codierten Anschlussklemme montiert ist und mit dem Staberder oder dem
gelieferten Erder verbunden ist; dies muss vollständig der Norm NEN 1010 EU/35 entsprechen
√ Die Stabilität der aufgestellten Ladesäule prüfen
√ Kontrollieren, ob bei der Montage die Dichtungen der Ladesäulenabdeckungen richtig montiert wurden (IP 54)
√ Die noch auszuführenden Handlungen kontrollieren, sodass sie sicher ausgeführt werden können
√ Die Umgebung des Arbeitsplatzes frei von Hindernissen halten
√ Bevor der Ladesäule Spannung zugeführt wird, ist es erforderlich, Ecotap® B.V. unter der Telefonnummer 0031 (0)411
210210 zu kontaktieren, sodass wir die Software der Ladesäule aktivieren können; hierzu wird die einmalige
Ladesäulennummer benötigt.
6. BETRIEBS-/INSTALLATIONSHANDBUCH
6.1 Fundamentmontage
• Das Fundament muss in eine 50 x 50 cm große und 80 cm tiefe Fundamentgrube eingebracht werden.
• Das Erdreich ist zu verfestigen und einzuebnen. Das Fundament waagerecht in die Grube stellen; dies mit einer
Wasserwaage kontrollieren. Kleine Abweichungen von der Waagerechte können noch während der Verdichtung der Grube
korrigiert werden.
• Die Ladesäule ohne die 2 gebogenen Abdeckungselemente aus Stahl auf das Fundament stellen und mit den
mitgelieferten Schrauben und Muttern montieren (Muttern an der Oberseite).
• Die an der Frontseite der Ladesäule transparenten Abdeckungen noch eingebaut lassen. Die Anschlussseite der Ladesäule
(das ist die Sicht-/Frontseite) beachten.
• Die Grube mit ungefähr 20 cm Erdreich/Sand verdichten.
• Die rückwärtige Abdeckung mit den mitgelieferten Muttern montieren.
• Achten Sie darauf, dass ausreichend Platz für den Betrieb der Ladestation vorhanden ist. Dazu empfehlen wir, mindestens 1
Meter Freiraum um die Ladestation herum einzuhalten.
5.
www.ecotap.nl
06-07-23
