Errichteranleitung 561-MB100
9. Anschlußpläne
9.1

Anschluss eines Druckers

9.1.1 Anschluss eines integrierten Druckers
Der in der Frontplatte integrierte Drucker wird über ein 20poliges Flachbandkabel mit der Rechnerplatine
verbunden. Die Spannungsversorgung kann z.B. über den Anschluss "Externe Verbraucher" des
Netz/Ladeteiles erfolgen.
9.1.2

Anschluss eines externen Druckers mit paralleler Schnittstelle

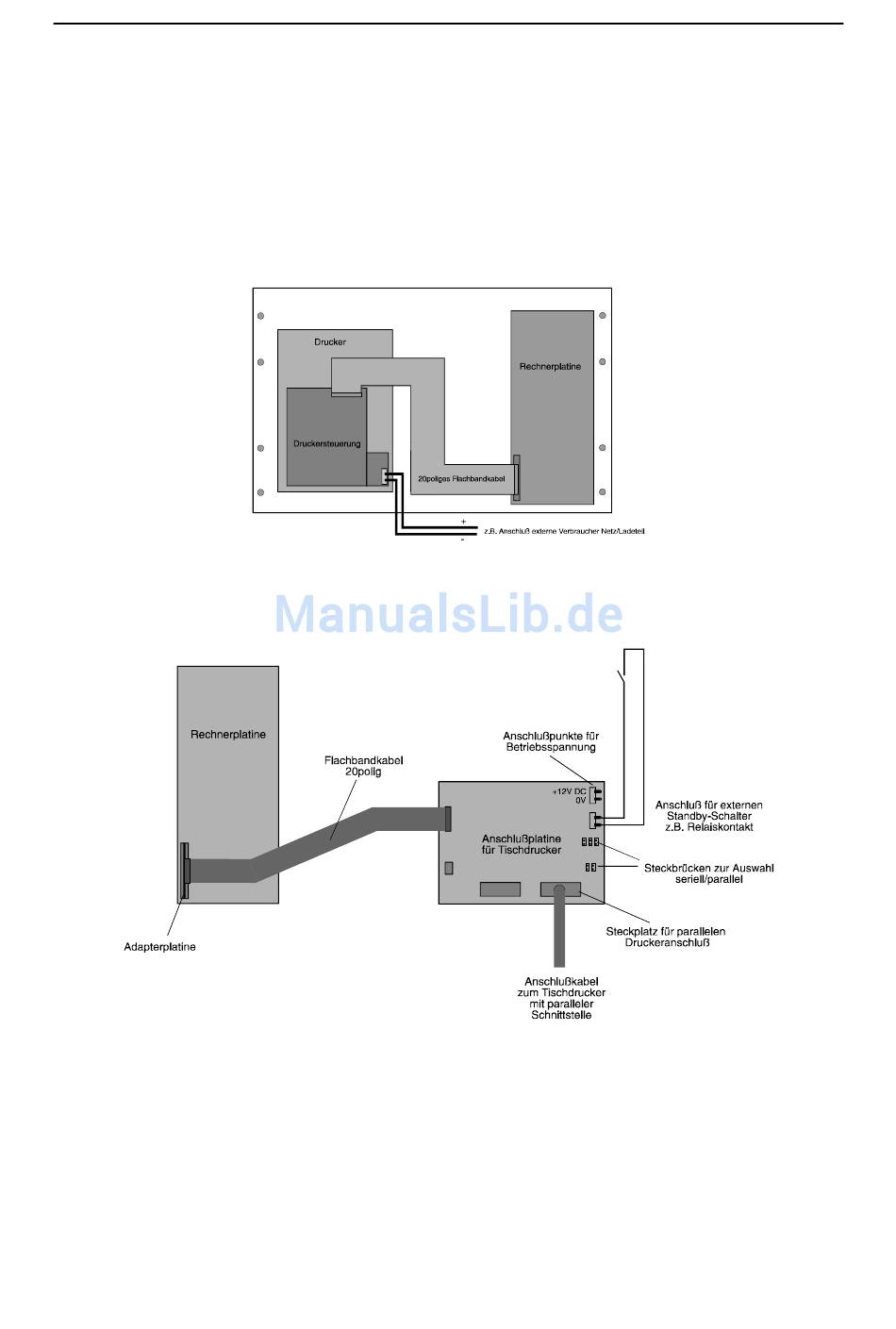

Abb. 90 Anschluss eines externen Druckers
*
Die Positionierung der Steckbrücken zum Anschluss eines Druckers mit paralleler Schnittstelle
entnehmen Sie bitte dem Anschlußplan für die Anschlußplatine unter 9.29.
* Die Montage der Anschlußplatine erfolgt analog zu den Zentralen-Modulen, wobei die
Positionierung individuell erfolgt.
* Um während Akkubetrieb bei Netzausfall den Stromverbrauch der Anlage zu senken, empfiehlt
sich die Abschaltung der Anschlußplatine über einen externen Stand-by-Schalter. Hierfür kann
ein Relaiskontakt, der bei Netzausfall schließt, dienen.
* Der Drucker muß hardwaremäßig in einen IBM- oder EPSON-kompatiblen Modus gebracht
werden. Druckmodus in Funktion 512 entsprechend einstellen.
Abb. 89 Anschluss des internen Druckers
63
