WÄHLBARE VARIANTE
1 Schalter MIN/AUS/MAX
2 Hauptschalter
3 Signalisierung MIN
4 Signalisierung MAX
5 Signalisierung ERROR

Beschreibung

Mit der Regelung OHDR3 (OHDR6) ist es möglich
bis zu 3 (6) Dunkelstrahler HELIOS-J/D unabhän-
gig von der Umgebungstemperatur zu steuern.
Die Steuerung ermöglicht jeden angeschlosse-
nen Dunkelstrahler HELIOS-J/D zwischen mini-
maler Leistung und maximaler Leistung umzu-

Installation

Die Steuerung OHDR3 (OHDR6) dien zur Steue-
rung bis zu 3 bzw. 6 Dunkelstrahler HELIOS-J/D.
Sie ist ausschließlich für den Innenraum geeig-
net.
Befestigen sie die Steuerung mittels der beige-
legten Dübel und Schrauben an die angedachte
Stelle.
5
4
1

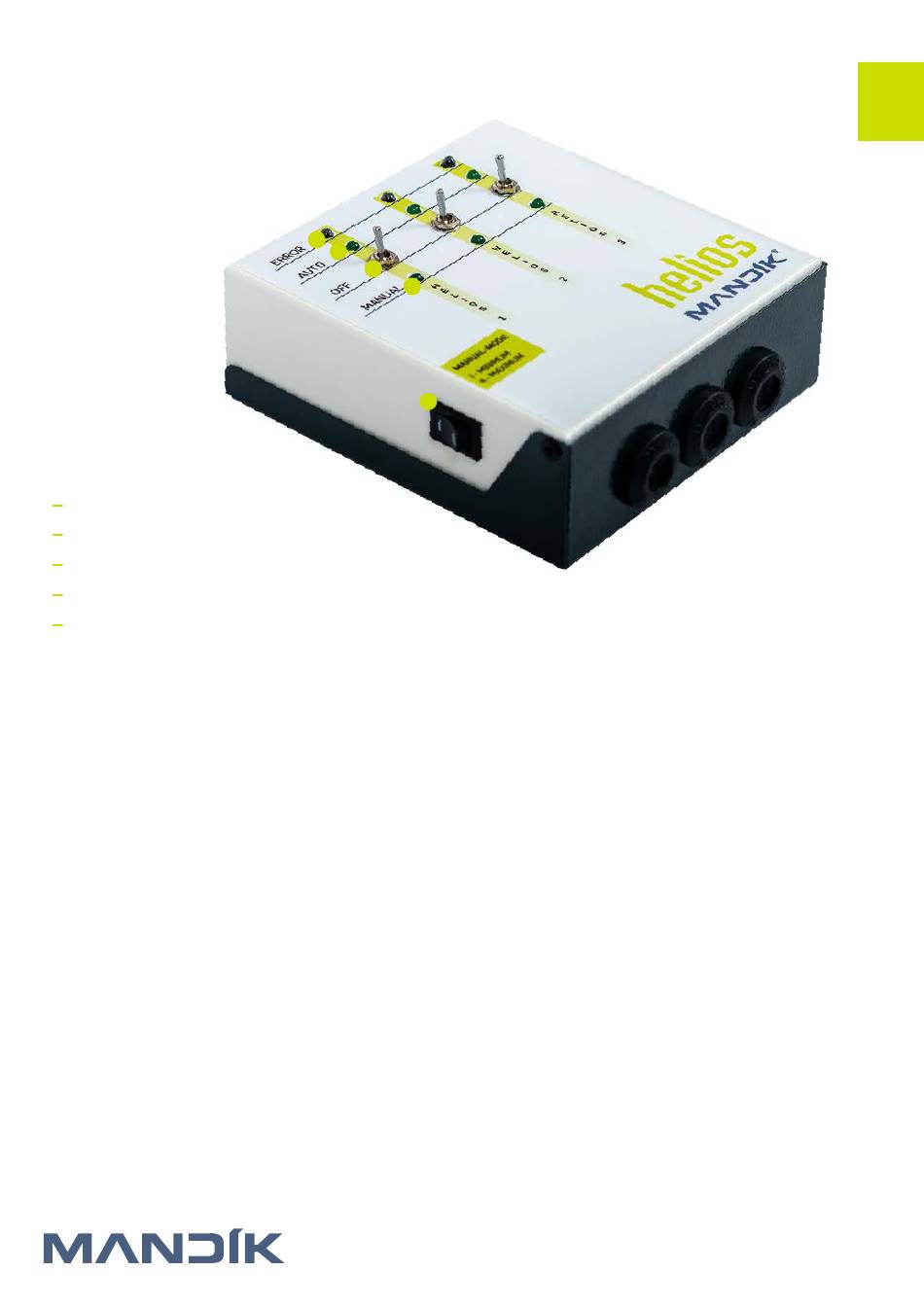

Abb. 5: Beschreibung der Steuerung OHDR3 (OHDR6)
®
MANDÍK, a. s., Dobříšská 550, 267 24 Hostomice | www.mandik.cz
3
2
schalten oder den Dunkelstrahler auszuschalten.
Die Störung wird wie am Dunkelstrahler HELIOS
mit der roten Kontrollleuchte Störung, als auch
an der Steuerung mit der Kontrollleuchte ERROR
für jede Anlage angezeigt.
Führen sie die Leitungen durch die Kabeldurch-
führung an der Unterseite oder durch die Rück-
seite der Steuerung und schließen diese anhand
des nachfolgenden Anschlussschemas Abb. 6 an.
