3.2.2 Rückansicht
Bedienungsanleitung Mini Sprühtrockner S-300
13
12
11
10

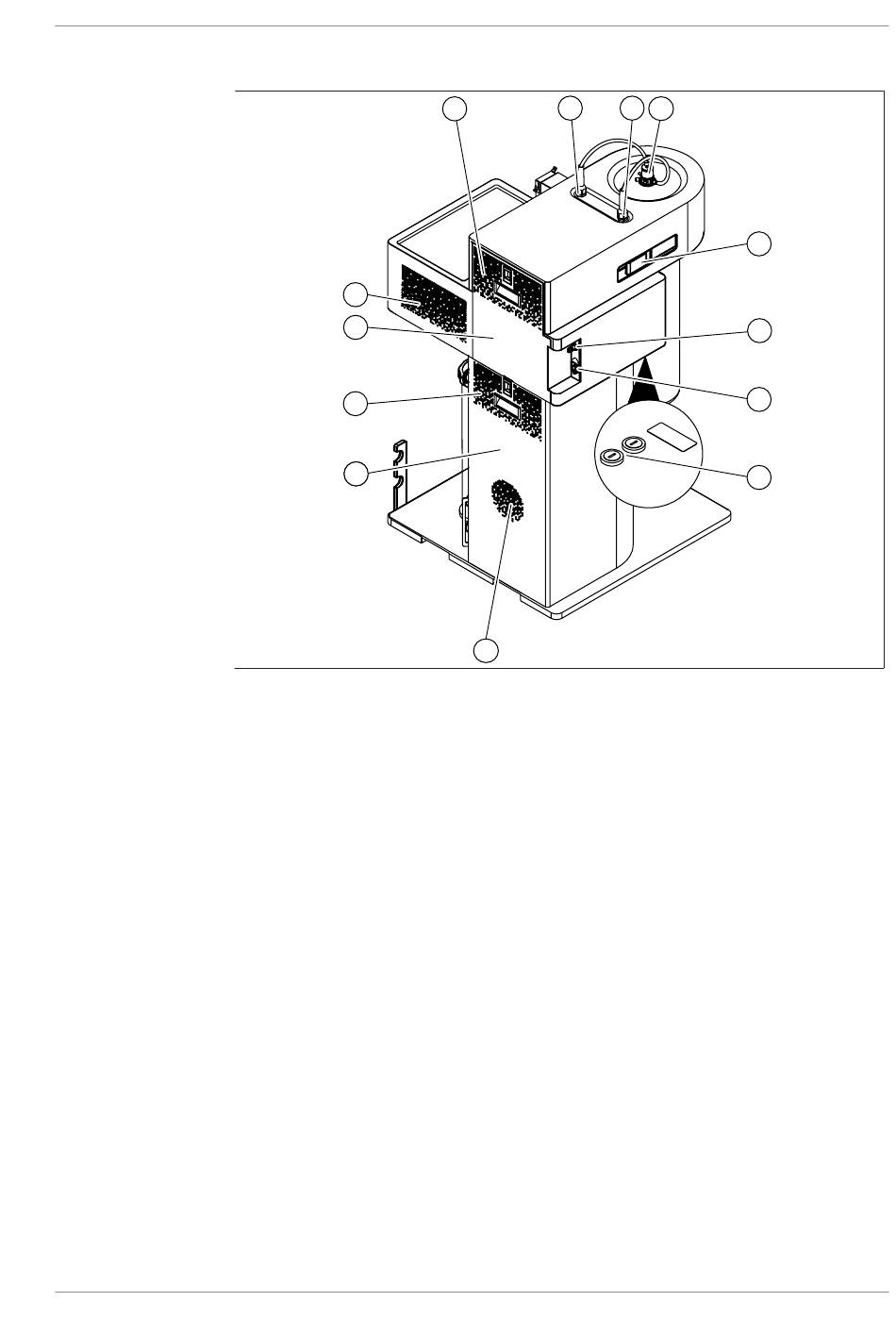

Abb. 3: Rückansicht
1 Lüftungsschlitze
3 Sprühgas
5 Griff
7 Netzteilanschluss
9 Lufteinlass für Aspirator
11 Lüftungsschlitze
13 Lüftungsschlitze
2
1
9
2 Druckluft für Düsenreinigung
4 Düse
Siehe Kapitel 3.2.5
«Sprühtrocknungsdüse
(Zweistoffdüse)», Seite 17
6 Anschluss für Sprühgas
8 Sicherungen
10 Untere rückseitige Abdeckblende
12 Obere rückseitige Abdeckblende
