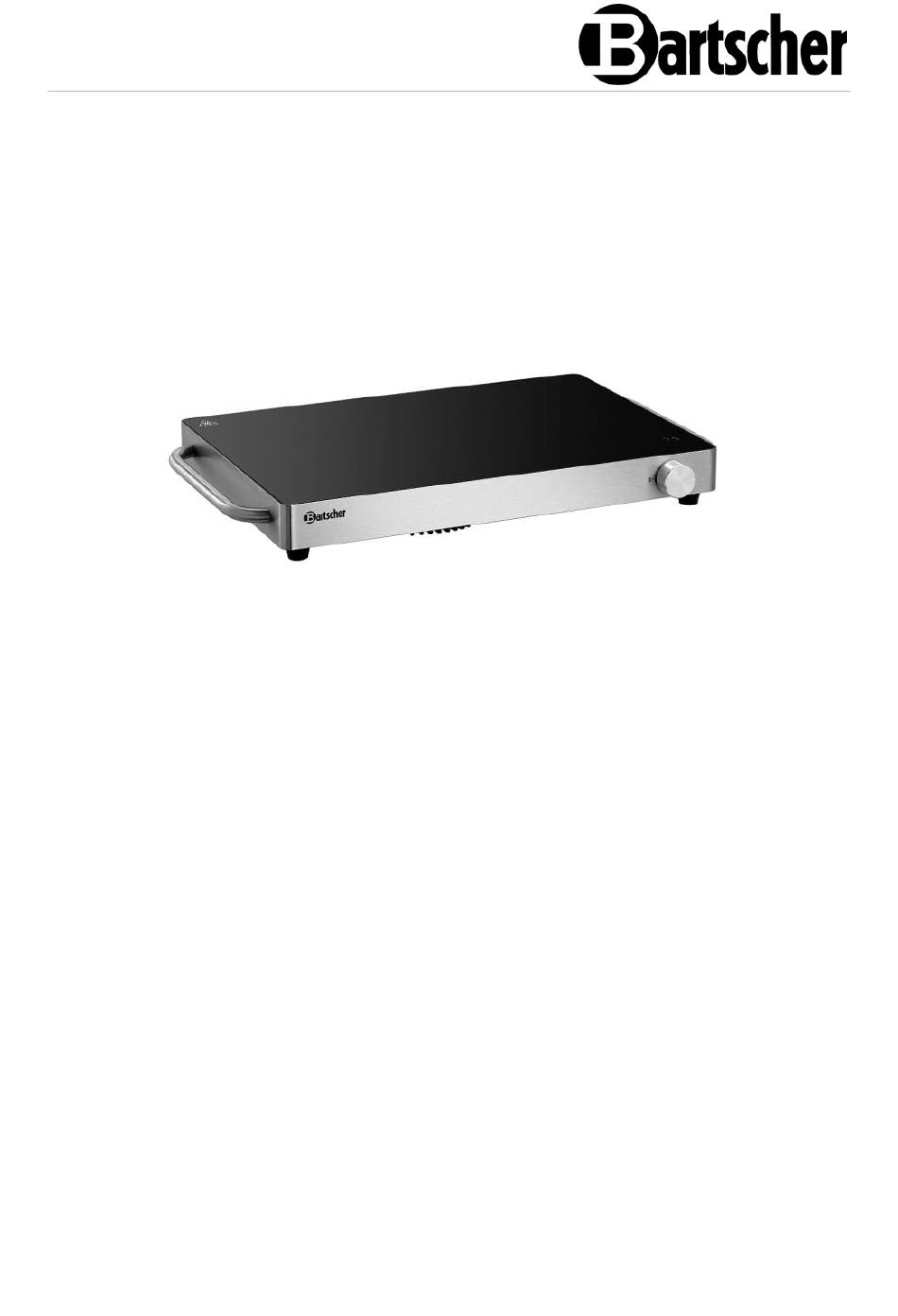

- Seite 1 IW10 114366...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2020-09-14...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
- Seite 7 Sicherheit Sicherheit bei Bedienung von Induktionskochstellen • Während des Betriebes wird das Kochfeld sehr heiß. Beachten Sie: Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber das Kochfeld und die Oberfläche bleibt nach Gebrauch heiß. Berühren Sie keine heißen Oberflächen des Gerätes.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit • Verwenden Sie das Gerät nur, wenn alle Anschlüsse vorschriftsgemäß ausgeführt sind. • Verwenden Sie das Gerät nur in sauberem Zustand. • Verwenden Sie nur Original-Ersatzteile. Führen Sie niemals selbst Reparaturen am Gerät durch. • Nehmen Sie keine Umbauten oder Veränderungen am Gerät vor. Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht... -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten
Technische Daten Technische Daten Technische Angaben Bezeichnung: Induktionswarmhalteplatte IW10 114366 Artikel-Nummer: Material: Edelstahl Material Kochfläche: Glas Anzahl Warmhaltestelle: Leistung max.: 1 kW Temperaturbereich von - bis in °C: 50 - 100 Anzahl Temperaturstufen: Intervalle Temperatureinstellung in °C: Anschlusswert: 1 kW / 230 V / 50 Hz Maße Glasfeld (B x T) in mm:... -
Seite 12: Baugruppenübersicht
Technische Daten Baugruppenübersicht 1. Anschlusskabel 2. Kunststoffboden 3. Belüftungsöffnung 4. Digitalanzeige 5. Temperaturregler 6. Lüfter 7. Füße (4x) 8. Tragegriffe (2x) Funktion des Gerätes Die Induktionswarmhalteplatte ist zum Warmhalten von Speisen unter Verwendung von geeignetem Geschirr bestimmt. 10 / 18 114366... -
Seite 13: Installation Und Bedienung
Installation und Bedienung Installation und Bedienung Installation Auspacken / Aufstellen • Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile, sowie Transportsicherungen. VORSICHT! Erstickungsgefahr! Halten Sie Verpackungsmaterialien wie Plastikbeutel und Styroporteile außerhalb der Reichweite von Kindern. •... -
Seite 14: Bedienung
Installation und Bedienung Anschließen - Strom • Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den Daten der örtlichen Stromversorgung passen. • Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an. •... - Seite 15 Installation und Bedienung Geeignetes Kochgeschirr • Kochgeschirr aus Eisen • Kochgeschirr aus emailliertem Eisen • Kochtöpfe/Pfannen aus Stahl oder emailliertem Gusseisen • Gusseisentöpfe/Pfannen • Kochgeschirr aus Edelstahl 18/0 und Aluminium, wenn dies als für Induktion geeignet gekennzeichnet ist (Beschreibung des Kochgeschirrs beachten) Nicht geeignetes Kochgeschirr •...
- Seite 16 Installation und Bedienung In der Digitalanzeige wird die eingestellte Temperatur angezeigt. 3. Drehen Sie den Temperaturregler weiter, um die Temperatur im Bereich zwischen 50 °C und 100 °C in 5 °C-Schritten einzustellen. Die Speisen in geeigneten Behältern können für den gewünschten Zeitraum warm gehalten werden.
-
Seite 17: Reinigung
Reinigung Reinigung Sicherheitshinweise zur Reinigung • Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. • Lassen Sie das Gerät vollständig abkühlen. • Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie keinen Druckwasserstrahl, um das Gerät zu reinigen. -
Seite 18: Entsorgung
Entsorgung Fehlercode Ursache Behebung Das Gerät wird zu heiß Belüftungsöffnung freimachen. Gerät abkühlen lassen und erneut in Betrieb nehmen. Wenn die Fehleranzeige weiterhin erscheint, Kundendienst kontaktieren. Überhitzungsschutz hat Entfernen Sie das Kochgeschirr ausgelöst, Gerät schaltet ab von der Warmhaltestelle. Lassen Sie das Gerät abkühlen.
