INSTALLATIONSANLEITUNG
Sole/Wasser Wärmepumpe, Baureihe Basic Comfort
6.3
Planung des Flächenkollektors
Bei der Errichtung des Erdkollektors ist generell auf die entsprechenden Normen bzw. die örtlichen
Verordnungen zu achten. Unabhängig davon sind folgende Installationsvorschriften einzuhalten um ein
optimales Zusammenspiel von Wärmepumpe und Erdkollektor zu erreichen:

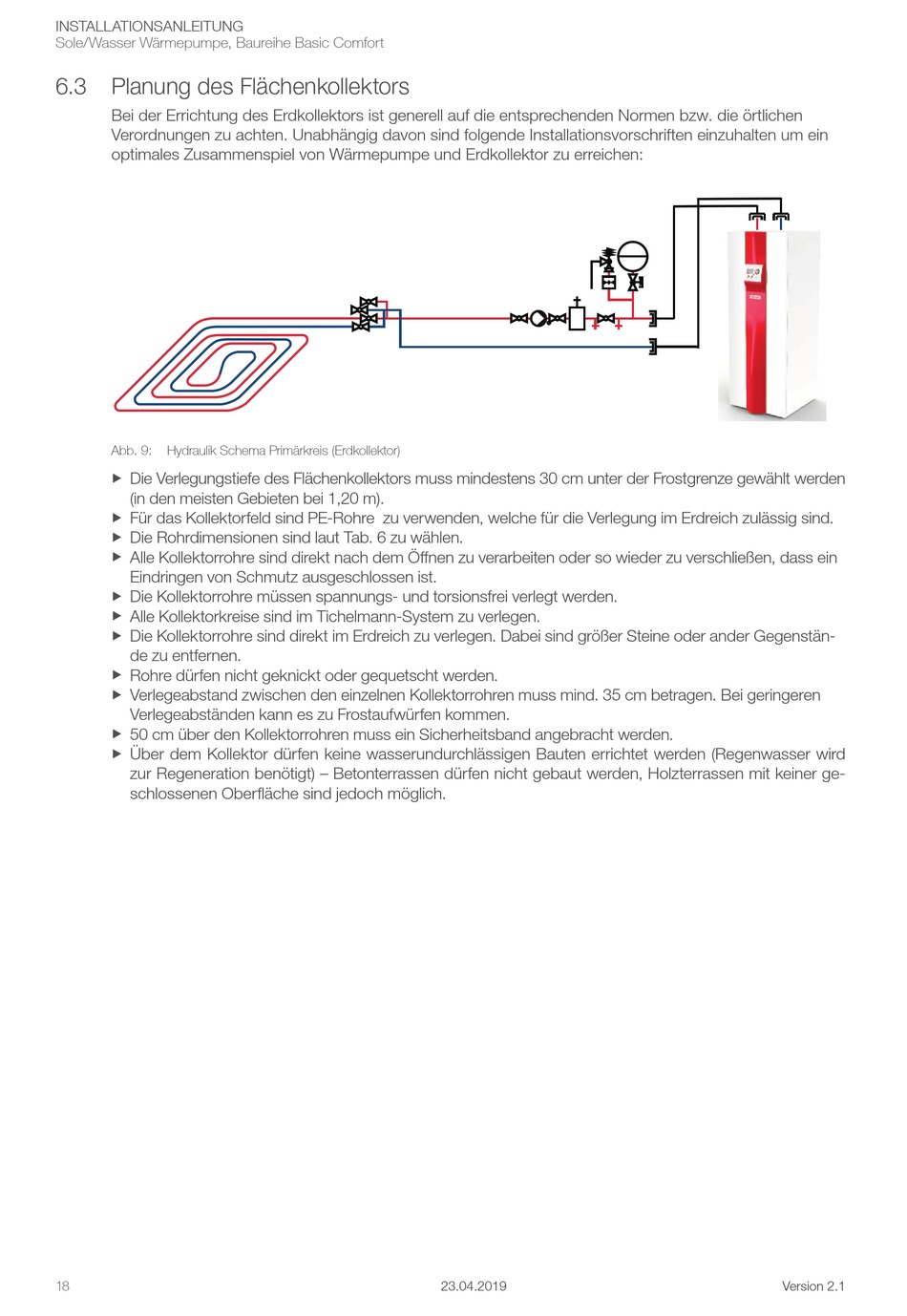

Abb. 9:
Hydraulik Schema Primärkreis (Erdkollektor)
Die Verlegungstiefe des Flächenkollektors muss mindestens 30 cm unter der Frostgrenze gewählt werden
X
(in den meisten Gebieten bei 1,20 m).
Für das Kollektorfeld sind PE-Rohre zu verwenden, welche für die Verlegung im Erdreich zulässig sind.
X
Die Rohrdimensionen sind laut Tab. 6 zu wählen.
X
Alle Kollektorrohre sind direkt nach dem Öffnen zu verarbeiten oder so wieder zu verschließen, dass ein
X
Eindringen von Schmutz ausgeschlossen ist.
Die Kollektorrohre müssen spannungs- und torsionsfrei verlegt werden.
X
Alle Kollektorkreise sind im Tichelmann-System zu verlegen.
X
Die Kollektorrohre sind direkt im Erdreich zu verlegen. Dabei sind größer Steine oder ander Gegenstän-
X
de zu entfernen.
Rohre dürfen nicht geknickt oder gequetscht werden.
X
Verlegeabstand zwischen den einzelnen Kollektorrohren muss mind. 35 cm betragen. Bei geringeren
X
Verlegeabständen kann es zu Frostaufwürfen kommen.
50 cm über den Kollektorrohren muss ein Sicherheitsband angebracht werden.
X
Über dem Kollektor dürfen keine wasserundurchlässigen Bauten errichtet werden (Regenwasser wird
X
zur Regeneration benötigt) – Betonterrassen dürfen nicht gebaut werden, Holzterrassen mit keiner ge-
schlossenen Oberfläche sind jedoch möglich.
18
23.04.2019
Version 2.1
