Planung der Montage
6.1
Geräteabmessungen
Zustand
Abmessungen
Betriebsgewicht
Tab. 9:
Geräteabmessungen
Zustand
Abmessungen
Betriebsgewicht
Tab. 10: Geräteabmessungen (einphasig)
6.2
Aufstellort wählen
Bei der Wahl des Aufstellortes müssen einige wesentliche Dinge beachtet werden um eine optimale Funk-
tion der Wärmepumpe zu gewährleisten und Konflikten vorzubeugen:
Sole/Wasser Wärmepumpe im trockenen Innenbereich aufstellen.
X
Der Aufstellort muss frostfrei sein, die Temperatur darf max. 35 °C betragen.
X
Sole/Wasser Wärmepumpe auf einer dauerhaft ebenen, glatten und waagrechten Fläche aufstellen.
X
Die Tragfähigkeit des Untergrunds muss sichergestellt sein.
X
Im Gebäudeinneren müssen entsprechende Entleerungsmöglichkeiten vorhanden sein.
X
Örtliche Wand- und Bodendurchführungen für die Installation des Erdkollektors / der Solesonde be-
X
achten.

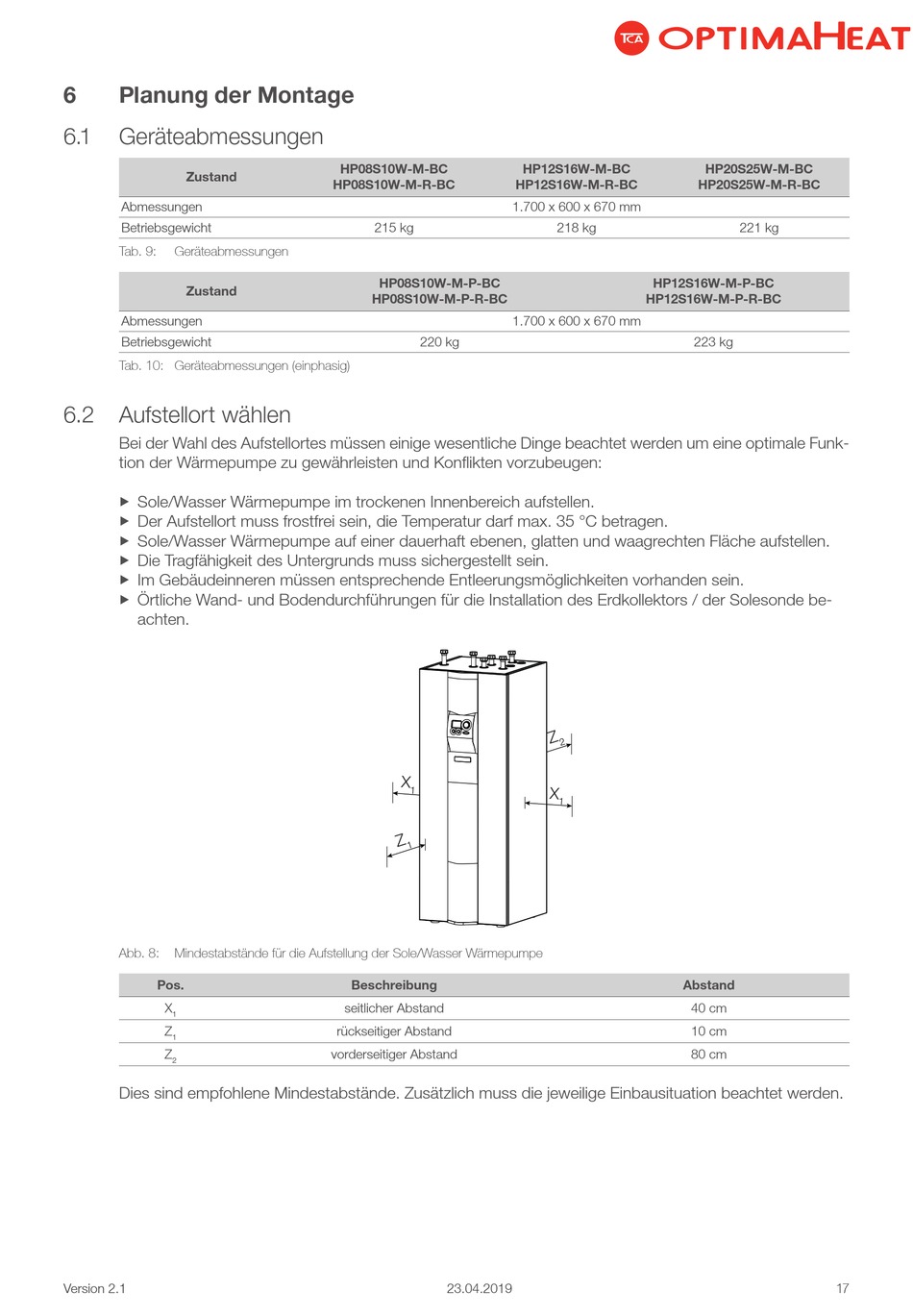

Abb. 8:
Mindestabstände für die Aufstellung der Sole/Wasser Wärmepumpe
Pos.
X
1
Z
1
Z
2
Dies sind empfohlene Mindestabstände. Zusätzlich muss die jeweilige Einbausituation beachtet werden.
Version 2.1
HP08S10W-M-BC
HP08S10W-M-R-BC
215 kg
HP08S10W-M-P-BC
HP08S10W-M-P-R-BC
220 kg
Beschreibung
seitlicher Abstand
rückseitiger Abstand
vorderseitiger Abstand
23.04.2019
HP12S16W-M-BC
HP12S16W-M-R-BC
1.700 x 600 x 670 mm
218 kg
HP12S16W-M-P-BC
HP12S16W-M-P-R-BC
1.700 x 600 x 670 mm
Abstand
HP20S25W-M-BC
HP20S25W-M-R-BC
221 kg
223 kg
40 cm
10 cm
80 cm
17 17
