Inhaltszusammenfassung für Synology RS3621xs+

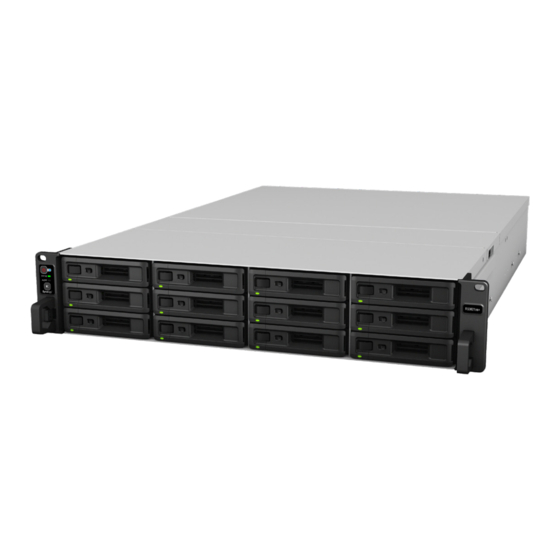

- Seite 1 Synology NAS RS3621xs+ Hardware-Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Laufwerke installieren Speichermodule installieren PCle-Zusatzkarten installieren Rackschienen montieren und entfernen Einsatz und Topologie von Expansionseinheiten Ihr Synology NAS starten Kapitel 3: Systemwartung Systemlüfter austauschen Netzteil austauschen Kapitel 4: DSM auf Synology NAS installieren DSM mit Web Assistant installieren Weitere Informationen Synology_HIG_RS3621xs+_20200727... -
Seite 3: Kapitel 1: Bevor Sie Beginnen
Kapitel Bevor Sie beginnen Synology NAS RS3621xs+ ist ein Enterprise-Server und besteht aus der Systemhardware sowie dem Betriebssystem DiskStation Manager (DSM). Dieses Handbuch beschreibt sämtliche Konfigurationsaspekte des RS3621xs+, einschließlich Hardware-Komponenten, Einrichtung und Wartung. Anmerkung: Die folgenden Abbildungen dienen lediglich der Veranschaulichung und können vom tatsächlichen Produkt abweichen. -
Seite 4: Synology Rs3621Xs+ Auf Einen Blick
Synology RS3621xs+ auf einen Blick Vorderseite 2 3 4 Rückseite 4 Kapitel 1: Bevor Sie beginnen... -
Seite 5: Anmerkung
Dokument. 2 Weitere Informationen zur Installation des Rackschienensets finden Sie in der Schnell-Installationsanleitung, die dem Rackschienenset beigefügt ist. 3 Weitere Informationen zur Synology-Expansionseinheit, die von Ihrem Synology NAS unterstützt wird, finden Sie unter www.synology.com. 5 Kapitel 1: Bevor Sie beginnen... -
Seite 6: Systemmodi Und Led-Anzeigen
Datenverlust zu vermeiden (Wechsel in den sicheren Modus). DSM ist DSM funktioniert einwandfrei und Benutzer können sich anmelden. betriebsbereit Der Synology NAS war eine gewisse Zeit inaktiv und befindet sich nun im Ruhezustand Ruhezustandsmodus. Bestimmte Pakete/Dienste (z. B. USB Copy und Suchen) steuern diese LED, wenn Anwendung sie in Betrieb sind. - Seite 7 Ausgeschaltet > Einschalten > DSM nicht bereit > DSM betriebsbereit • In Ruhezustand wechseln und aus Ruhezustand aufwachen: DSM betriebsbereit > Ruhezustand > DSM betriebsbereit • Synology NAS herunterfahren: DSM betriebsbereit > Herunterfahren > Ausgeschaltet • Stromausfall, USV angeschlossen: DSM betriebsbereit > DSM nicht bereit (aufgrund des Stromausfalls wechselt DSM in den sicheren Modus) >...
-
Seite 8: Weitere Led-Anzeigen
100 MBit/s verbunden/Kein Netzwerk Anmerkung: 1 Versuchen Sie, Ihren Synology NAS neu zu starten oder setzen Sie die Laufwerke erneut ein. Überprüfen Sie dann mit dem Diagnosetool des HDD/SSD-Herstellers den Zustand der Laufwerke. Wenn Sie sich bei DSM anmelden können, führen Sie den integrierten S.M.A.R.T.-Test durch, um die Laufwerke zu überprüfen. -
Seite 9: Hardware-Spezifikationen
• Extern: Btrfs, ext4, ext3, FAT32, NTFS, HFS+, exFAT • Basic • JBOD • RAID 0 • RAID 1 Unterstützter RAID-Typ • RAID 5 • RAID 6 • RAID 10 • Synology RAID F1 • FCC-Klasse A • CE-Klasse A • BSMI-Klasse A Behördliche Zertifizierungen •... -
Seite 10: Ersatzteile
Ersatzteile Ersatzteile für Systemlüfter, Laufwerkträger oder Netzteile finden Sie unter www.synology.com/products/ spare_parts. Modellname Bild Beschreibung Laufwerkfach (Typ R7) 3,5"/2,5" Laufwerkfach FAN 80*80*32_6 Systemlüfter 80*80*32 mm Redundantes Netzteilmodul PSU 500W-RP Module_2 500W PSU 500W-RP SET_2 Redundantes Netzteilset 500 W PSU 550W-RP Module_1... -
Seite 11: Optionales Zubehör
Ihr Gerät finden Sie in diesem Dokument. Optionales Zubehör Mit Zubehör von Synology können Sie Ihren Synology NAS für verschiedene Einsätze anpassen und müssen sich keine Gedanken über Kompatibilität oder Stabilität machen. Weitere Informationen finden Sie unter www. synology.com/compatibility. -
Seite 12: Sicherheitshinweise
Sicherheitshinweise Vor direkter Sonneneinstrahlung und Chemikalien schützen. Achten Sie darauf, dass in der Umgebung keine abrupten Temperatur- oder Luftfeuchtigkeitsschwankungen auftreten. Stellen Sie das Gerät immer mit der richtigen Seite nach oben auf. Stellen Sie das Gerät nicht in der Nähe von Flüssigkeiten auf. Stecken Sie vor der Reinigung das Netzkabel aus. -
Seite 13: Kapitel 2: Hardware-Einrichtung
Kapitel Hardware-Einrichtung Werkzeuge und Teile für die Installation von Komponenten Bereiten Sie die folgenden Werkzeuge und Teile vor, bevor Sie Ihren Synology NAS einrichten: • Ein Schraubendreher • Mindestens ein 3,5-Zoll- oder 2,5-Zoll-SATA-Laufwerk (kompatible Laufwerke finden Sie unter www.synology. com/compatibility) Warnung: Wenn Sie zur Installation ein Laufwerk verwenden, das bereits Daten enthält, werden diese... - Seite 14 • Für 2,5"-Laufwerke: Legen Sie das Laufwerk in den Laufwerkträger ein. Drehen Sie den Träger um und ziehen Sie die Schrauben an den vier unten gezeigten Stellen an, um das Laufwerk zu befestigen. 3 Setzen Sie den Laufwerkträger mit dem Laufwerk in den leeren Einschub ein. Anmerkung: Stellen Sie sicher, dass der Laufwerkträger vollständig eingeschoben ist.
-
Seite 15: Speichermodule Installieren
Speichermodule installieren Mit optionalen Synology-Speichermodulen können Sie den Arbeitsspeicher Ihres Synology NAS erweitern. Gehen Sie wie folgt vor, um ein Speichermodul in Ihren Synology NAS einzubauen, zu überprüfen oder zu entfernen. Die folgende Tabelle zeigt die optimale Speicherkonfiguration: Gesamtspeicher 8 GB... - Seite 16 3 Die Speichersteckplätze sind wie folgt nummeriert. 4 Setzen Sie das neue Speichermodul in den Steckplatz ein: a Drücken Sie die Halteklammern am Steckplatz auf beiden Seiten auseinander. b Richten Sie die Kerbe an der goldenen Kante des Moduls auf die Kerbe im unteren Speichereinschub aus. c Drücken Sie das Speichermodul mit festem und gleichmäßigem Druck nach unten.
-
Seite 17: Systemsteuerung
Sie Arbeitsspeicher insgesamt. Wenn Ihr Synology NAS den Arbeitsspeicher nicht erkennt oder nicht gestartet werden kann, prüfen Sie, ob das Speichermodul ordnungsgemäß eingesetzt wurde. RAM-Modul entfernen 1 Folgen Sie den Schritten 1 und 2 unter „RAM-Modul installieren“ um die RS3621xs+ herunterzufahren, die Kabel abzustecken und die hintere obere Abdeckung wie beschrieben zu entfernen. -
Seite 18: Pcle-Zusatzkarten Installieren
PCle-Zusatzkarten installieren Der RS3621xs+ hat zwei PCIe-Steckplätze für optionale Zusatzkarten, in denen Netzwerkkarten installiert werden können. Netzwerkkarten einbauen 1 Fahren Sie Ihren RS3621xs+ herunter. Ziehen Sie alle Kabel von Ihrem RS3621xs+ ab, um Schäden zu verhindern. 2 Öffnen Sie den RS3621xs+ wie in Schritt 2 unter „RAM-Modul installieren“ beschrieben. 3 Setzen Sie die Netzwerkkarte ein: a Drehen Sie die Schraube heraus, mit der die Abdeckung des Erweiterungssteckplatzes befestigt ist. -
Seite 19: Rackschienen Montieren Und Entfernen
Rackschienen montieren und entfernen Hier verwenden wir das Set RKS1317 als Beispiel für den Ein- und Ausbau von Rackschienen. Weitere Informationen zur Installation des Rackschienensets finden Sie in der Schnell-Installationsanleitung, die dem Rackschienenset beigefügt ist. Rackschienen montieren 1 Rackschienen am Rack montieren: a Befestigen Sie das hintere Ende der Rackschienen am Rack. - Seite 20 4 Setzen Sie mithilfe einer zweiten Person die inneren Schienen in die Rackschienen ein. 5 Ziehen und halten Sie den vorderen Riegel der inneren Schiene, um diese zu entriegeln. Schieben Sie das Gehäuse in das Rack. Verwenden Sie die Käfigmuttern und Schrauben, die den Rackschienen beiliegen, um das Gehäuse bei Bedarf am Rack zu befestigen.
-
Seite 21: Einsatz Und Topologie Von Expansionseinheiten
Der RS3621xs+ unterstützt die Expansionseinheiten RX1217/RX1217RP (12 Einschübe), mit denen die Speicherkapazität bei Bedarf jederzeit erweitert werden kann. In diesem Abschnitt wird beschrieben, wie Sie die Expansionseinheiten an Ihren Synology NAS anschließen. RX1217/RX1217RP an dem RS3621xs+ anschließen 1 Hier verwenden wir die RX1217RP, um den Anschluss von Expansionseinheiten zu demonstrieren. Schließen Sie ein Ende des Erweiterungskabels am Erweiterungsanschluss des RS3621xs+ und das andere Ende am Erweiterungsanschluss der Expansionseinheiten an. -
Seite 22: Ihr Synology Nas Starten
• Wenn Ihre Expansionseinheiten korrekt angeschlossen sind, werden sie automatisch mit dem Synology NAS ein- und ausgeschaltet. • Wenn Ihr Synology NAS und die Expansionseinheiten eingeschaltet sind, ist es immer noch möglich, bei Bedarf eine oder mehrere Expansionseinheiten hinzuzufügen. Wiederholen Sie hierzu die obigen Schritte, um Erweiterungskabel und Netzkabel der zusätzlichen Expansionseinheiten anzuschließen. -
Seite 23: Kapitel 3: Systemwartung
Kapitel Systemwartung Systemlüfter austauschen Gehen Sie gemäß der folgenden Anleitung vor, um den RS3621xs+ zu öffnen und den defekten Systemlüfter auszutauschen. 1 Drücken Sie die kleinen Knöpfe an den Seiten des RS3621xs+. 2 Heben Sie die Lüfterabdeckung an und nehmen Sie sie ab. 3 Die Lüfter sind wie folgt nummeriert: 4 Suchen Sie den fehlerhaften Lüfter. -
Seite 24: Netzteil Austauschen
5 Bereiten Sie einen neuen Lüfter vor und setzen Sie ihn in den RS3621xs+ ein. Stellen Sie sicher, dass der Lüfter wie nachstehend gezeigt richtig ausgerichtet ist. Netzteil austauschen Wenn ein Netzteil oder sein Lüfter defekt ist, führen Sie die folgenden Schritte aus, um das defekte Netzteil auszutauschen. -
Seite 25: Kapitel 4: Dsm Auf Synology Nas Installieren
3 Geben Sie eine der folgenden Adressen in die Adresszeile Ihres Browsers ein: find.synology.com synologynas:5000 4 Der Web Assistant wird in Ihrem Browser gestartet. Das Programm sucht das Synology NAS im lokalen Nicht installiert Netzwerk. Der Status des RS3621xs+ sollte lauten. - Seite 26 Abschnitt 5. Lizenzbeschränkungen. Die Lizenz, die in den Abschnitten 1, 2 und 3 beschrieben ist, gilt nur, wenn Sie das Produkt bestellt und bezahlt haben und Sie das Benutzungsrecht an der Software besitzen. Synology behält sich alle Rechte vor, die nicht ausdrücklich in dieser EULA gewährt werden. Ohne Einschränkung des Vorgenannten dürfen Sie keine Dritten autorisieren oder zulassen , dass Folgendes ausgeführt wird: (a) die Software für andere Zwecke als in...
- Seite 27 (z) Ihre Nichteinhaltung dieser EULA. Abschnitt 10. Support. Während der in Abschnitt 9 angegebenen Frist stehen Ihnen die Support-Dienste von Synology zur Verfügung. Nach dem Ablauf der geltenden Frist ist eine Unterstützung für die Software durch Synology auf schriftliche Anfrage erhältlich.
- Seite 28 Rest dieser EULA in vollem Umfang in Kraft. Abschnitt 21. Gesamter Vertrag. Diese EULA stellt die gesamte Vereinbarung zwischen Synology und Ihnen für die Software und den Vertragsgegenstand dar und ersetzt alle vorherigen und gleichzeitigen Absprachen und Vereinbarungen, ob schriftlich oder mündlich.
-
Seite 29: Eingeschränkte Produktgarantie
Software, die dem vom Kunden gekauften Produkt beigelegt ist, vom Kunden auf der Website heruntergeladen oder von Synology auf dem Produkt vorinstalliert wurde; dies umfasst sämtliche in Software oder Produkt enthaltene(n) Firmware, Medien, Bilder, Animationen, Videos, Töne, Texte und Applets sowie alle Aktualisierungen oder Upgrades dieser Software. - Seite 30 Garantie Abschnitt 3.1 zu ersetzen, wird Synology nach Erhalt des fehlerhaften Produkts gemäß Abschnitt 3.4 und der Bestätigung durch Synology, dass das Produkt nicht der Garantie entspricht, auf eigene Kosten und mittels der von Synology gewählten Versandart ein Ersatzprodukt verschicken. Bevor wiederaufbereitete Produkte an Kunden verschickt werden, werden sie strengen Tests hinsichtlich der Einhaltung der Qualitätsstandards von Synology unterzogen.
-
Seite 31: Abschnitt 4. Haftungsbeschränkung
VORSTEHENDE EINSCHRÄNKUNG MÖGLICHERWEISE NICHT AUF DEN KUNDEN ZUTRIFFT. Abschnitt 4. Haftungsbeschränkung 4.1 Höhere Gewalt. Synology haftet nicht für etwaige Verspätung oder Nichterfüllung und kann auch nicht als vertragsbrüchig oder haftbar angesehen werden, wenn die Ursache oder Bedingung außerhalb der eigenen Kontrolle liegt (insbesondere jede Handlung oder Unterlassung des Kunden). - Seite 32 Das Schiedsverfahren wird von einem einzigen Schiedsrichter durchgeführt und ist allein auf den Disput zwischen dem Kunden und Synology beschränkt. Das Schiedsverfahren wird weder ganz noch teilweise mit anderen Schiedsverfahren kombiniert, noch wird es als Sammelklage durchgeführt. Das Schiedsverfahren wird in King County, Washington, USA, abgehalten, und zwar durch Einreichung der betreffenden Unterlagen, telefonisch, per E-Mail oder durch persönliches Erscheinen, je nachdem, was der Schiedsrichter auf Antrag der Parteien entscheidet.
-
Seite 33: Fcc Declaration Of Conformity
FCC Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Seite 34 この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨 害を引き起こすことがあります。この場合には使用者が適切な対策を講ずる よう要求されることがあります。 VCCI 一 A...
