- Seite 1 Synology RackStation RS2418+/RS2418RP+ Hardware-Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Bevor Sie beginnen Packungsinhalt Die Synology-RackStation auf einen Blick Sicherheitshinweise Kapitel 2: Hardware-Einrichtung Werkzeuge und Teile für die Installation von Laufwerken Laufwerke installieren Ein RAM-Modul zur RackStation hinzufügen Netzwerkkarte zur RackStation hinzufügen Systemlüfter austauschen Redundantes Netzteil an RackStation austauschen... -
Seite 3: Kapitel 1: Bevor Sie Beginnen
Kapitel Bevor Sie beginnen Vielen Dank, dass Sie sich für dieses Synology-Produkt entschieden haben! Vor der Einrichtung der neuen RackStation prüfen Sie bitte den Packungsinhalt, um sicherzustellen, dass Sie die nachstehend aufgeführten Teile erhalten haben. Bitte lesen Sie auch die Sicherheitsanweisungen aufmerksam durch, um sich vor Verletzungen und Ihre RackStation vor Beschädigungen zu schützen. -

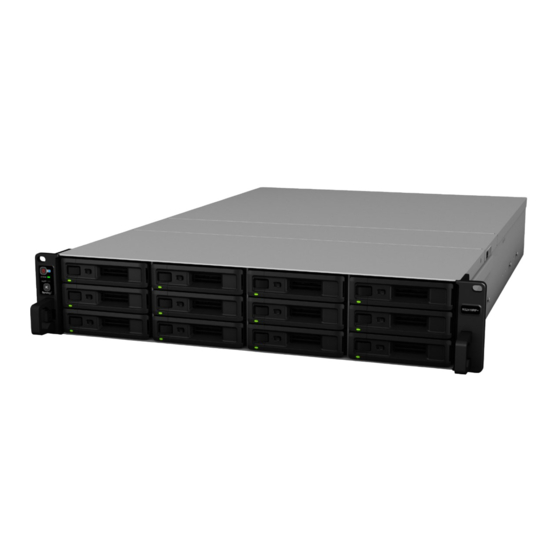

Seite 4: Die Synology-Rackstation Auf Einen Blick
Die Synology-RackStation auf einen Blick RS2418+ RS2418RP+ Bezeichnung Einbaulage Beschreibung 1. Drücken Sie diese Taste, um die RackStation einzuschalten. Ein/Aus-Taste und 2. Halten Sie diese Taste gedrückt, bis ein Signalton ertönt und die -Anzeige Netz-LED zu blinken beginnt, um die RackStation auszuschalten. - Seite 5 RackStation wieder in den Status „Nicht installiert“ zu setzen, damit der DiskStation Manager (DSM) neu installiert werden kann. Weitere Informationen zu den Synology-Expansionseinheiten, die von Ihrer RackStation unterstützt werden, finden Sie unterwww.synology.com. 5 Kapitel 1: Bevor Sie beginnen...
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Vor direkter Sonneneinstrahlung und Chemikalien schützen. Achten Sie darauf, dass in der Umgebung keine abrupten Temperatur- oder Luftfeuchtigkeitsschwankungen auftreten. Stellen Sie das Gerät immer mit der richtigen Seite nach oben auf. Stellen Sie das Gerät nicht in der Nähe von Flüssigkeiten auf. Ziehen Sie vor der Reinigung das Netzkabel ab. -
Seite 7: Kapitel 2: Hardware-Einrichtung
Werkzeuge und Teile für die Installation von Laufwerken • Ein Schraubendreher • Mindestens ein 3,5”- oder 2,5“-SATA-Laufwerk (bitte informieren Sie sich unter www.synology.com über kompatible Laufwerksmodelle.) Wenn Sie zur Installation ein Laufwerk verwenden, das bereits Daten enthält, werden diese gelöscht, Warnhinweis: da das System das Laufwerk neu formatiert. -
Seite 8: Anmerkung
3 Setzen Sie den Festplatteneinschub mit dem Laufwerk in den leeren Festplattenschacht ein. Achten Sie darauf, dass der Einschub vollständig hineingeschoben ist. Ansonsten funktioniert das Anmerkung: Laufwerk möglicherweise nicht korrekt. 4 Schieben Sie den Griff nach innen, um den Festplatteneinschub zu sichern. 5 Drücken Sie den Schalter am Griff des Festplatteneinschubs nach links, um den Einschub zu verriegeln. -
Seite 9: Ein Ram-Modul Zur Rackstation Hinzufügen
Ein RAM-Modul zur RackStation hinzufügen Das optionale Synology RAM-Modul dient der Erweiterung des Arbeitsspeichers der RackStation. Folgen Sie den nachstehenden Schritten, um ein RAM-Modul in die RackStation einzubauen, zu prüfen oder zu entfernen. RAM-Modul installieren: 1 Fahren Sie Ihre RackStation herunter. Trennen Sie alle Kabel von Ihrer RackStation, um Schäden zu vermeiden. -
Seite 10: Systemsteuerung
3 Setzen Sie das neue Speichermodul in den Steckplatz ein: a Drücken Sie die Halteklammern am Steckplatz auf beiden Seiten auseinander. b Richten Sie die Kerbe an der goldenen Kante des Moduls auf die Kerbe im unteren Speichereinschub aus. c Drücken Sie das Speichermodul fest und gleichmäßig nach unten. Die Halteklammern rasten in ihrer Position ein, wenn das Modul korrekt eingelegt ist. - Seite 11 RAM-Modul entfernen: 1 Folgen Sie den Schritten 1 und 2 im Abschnitt „RAM-Modul installieren“, um die RackStation herunterzufahren, trennen Sie die Kabel und nehmen Sie dann die hintere obere Abdeckung ab. 2 Drücken Sie die Hebel an den Seiten des Speichermoduls nach außen, um das Modul aus dem Speicherkartensteckplatz zu lösen.
-
Seite 12: Netzwerkkarte Zur Rackstation Hinzufügen
Anmerkung: möglicherweise nicht ordnungsgemäß. 4 Setzen Sie die obere hintere Abdeckung wieder ein, indem Sie Schritt 4 von Add a RAM Module on RackStation befolgen. Weitere Informationen zu unterstützten 10GbE- oder Gigabit-Netzwerkkarten finden Sie unter www.synology.com. 12 Kapitel 2: Hardware-Einrichtung... -
Seite 13: Systemlüfter Austauschen
Systemlüfter austauschen Gehen Sie gemäß der nachstehenden Anleitung vor, um die RackStation zu öffnen und den defekten Systemlüfter auszutauschen. 1 Drücken Sie die kleinen Knöpfe an den Seiten der RackStation. 2 Heben Sie die Lüfterabdeckung an und nehmen Sie sie ab. 3 Die Lüfter sind folgendermaßen nummeriert: 4 Suchen Sie den fehlerhaften Lüfter. -
Seite 14: Redundantes Netzteil An Rackstation Austauschen
5 Bereiten Sie einen neuen Lüfter vor und setzen Sie ihn in die RackStation ein. Stellen Sie sicher, dass der Lüfter wie nachstehend gezeigt richtig ausgerichtet ist. 6 Montieren Sie die in Schritt 2 entfernte Lüfterabdeckung wieder. Redundantes Netzteil an RackStation austauschen Gehen Sie, wenn ein Netzteil oder dessen Lüfter defekt ist, gemäß... -
Seite 15: Rackstation Starten
RackStation starten 1 Schließen Sie ein Ende des Netzkabels an den Netzbuchsen auf der Rückseite der RackStation und das andere Ende an einer Steckdose an. 2 Schließen Sie mindestens ein LAN-Kabel an einen der LAN-Ports auf der Rückseite der RackStation an und das andere Ende an Ihrem Switch, Router oder Hub. -
Seite 16: Kapitel 3: Dsm Auf Der Rackstation Installieren
Kapitel DSM auf der RackStation installieren Installieren Sie, sobald die Hardware eingerichtet ist, DiskStation Manager (DSM), das browserbasierte Betriebssystem von Synology, auf Ihrer RackStation. DSM mit Web Assistant installieren Ihre RackStation verfügt über ein integriertes Programm namens Assistant, um Ihnen beim Herunterladen der neuesten DSM-Version aus dem Internet und der Installation von DSM auf der RackStation behilflich zu sein. -
Seite 17: Anhang A: Technische Daten
• Basic • JBOD • RAID 0 • RAID 1 Unterstützter RAID-Typ • RAID 5 • RAID 6 • RAID 10 • Synology Hybrid RAID (bis 2-Datenträger-Fehlertoleranz) Behördliche Zertifizierungen • FCC-Klasse A • CE-Klasse A • BSMI-Klasse A Ruhezustand der Festplatte... -
Seite 18: Anhang B: Led-Anzeigen-Tabelle
HDD/SSD-Herstellers den Zustand des Laufwerks bzw. der Laufwerke. Führen Sie, wenn Sie sich bei DSM anmelden können, den integrierten S.M.A.R.T.-Test durch, um das (die) Laufwerk(e) zu scannen. Wenden Sie sich an den technischen Support von Synology, wenn das Problem weiter besteht. - Seite 19 Abschnitt 5. Lizenzbeschränkungen. Die Lizenz, die in den Abschnitten 1, 2 und 3 beschrieben ist, gilt nur, wenn Sie das Produkt bestellt und bezahlt haben und Sie das Benutzungsrecht an der Software besitzen. Synology behält sich alle Rechte vor, die nicht ausdrücklich in dieser EULA gewährt werden. Ohne Einschränkung des Vorgenannten dürfen Sie keine Dritten autorisieren oder zulassen , dass Folgendes ausgeführt wird: (a) die Software für andere Zwecke als in...
- Seite 20 (z) Ihre Nichteinhaltung dieser EULA. Abschnitt 10. Support. Während der in Abschnitt 9 angegebenen Frist stehen Ihnen die Support-Dienste von Synology zur Verfügung. Nach dem Ablauf der geltenden Frist ist eine Unterstützung für die Software durch Synology auf schriftliche Anfrage erhältlich.
- Seite 21 Rest dieser EULA in vollem Umfang in Kraft. Abschnitt 21. Gesamter Vertrag. Diese EULA stellt die gesamte Vereinbarung zwischen Synology und Ihnen für die Software und den Vertragsgegenstand dar und ersetzt alle vorherigen und gleichzeitigen Absprachen und Vereinbarungen, ob schriftlich oder mündlich.
-
Seite 22: Eingeschränkte Produktgarantie
Kunden nach dem 1. März 2008 erworben wurden.(5) „Produktkategorie V“ umfasst alle anderenSynology-Produktmodelle, die vom Kunden vor dem 29. Februar 2008 erworbenwurden, sowie alle direkt von Synology erworbenen „Ersatzteile“. (c) „Wiederaufbereitetes Produkt“ bezeichnet alleSynology-Produkte, die von Synology wiederaufbereitet und durch denOnline-Store vertrieben werden, mit Ausnahme der von einemSynology-Vertragshändler oder Wiederverkäufer... -
Seite 23: Abschnitt 4. Haftungsbeschränkung
RMA-Nummer zugeteilt wurde, muss innerhalb von fünfzehn (15) Tagen nach Ausstellung der jeweiligen RMA- Nummer zurückgegeben werden. 3.4 Ersatz durch Synology. Wenn Synology beschließt, ein Produkt, auf das sich die Garantie in Abschnitt 3.1 bezieht, zu ersetzen, liefert Synology nach Erhalt des fehlerhaften Produkts gemäß Abschnitt 3.3 und Bestätigung seitens Synology, dass das Produkt nicht der Garantie entspricht, auf eigene Kosten und auf einem selbst bestimmten Versandweg ein Ersatzprodukt. - Seite 24 5.1 Eigentumsrechte. Für das Produkt sowie für die in dessen Lieferumfang enthaltene Software und Dokumentation gelten Rechte in Bezug auf das Eigentum bzw. das geistige Eigentum von Synology und seinen Lieferanten und Lizenzgebern. Synology behält sich alle Rechte, Eigentumsrechte und rechtliche Interessen an den Rechten am geistigen Eigentum des Produkts vor und kein Anspruch auf oder Eigentum der Rechte am geistigen Eigentum des Produktes und der im Lieferumfang enthaltenen Software oder Dokumentation und aller sonstigen gemäß...
- Seite 25 Gericht in Kraft gesetzt werden. Nichts in diesem Abschnitt ist so auszulegen, dass es Synology untersagt ist, eine Unterlassungsverfügung zu erwirken oder andere Rechte und Rechtsmittel in Anspruch zu nehmen, wie sie rechtlich für tatsächliche oder drohende Verletzungen einer der Bestimmungen dieser EULA in Bezug auf das geistige Eigentum Synologys üblich sind.
-
Seite 26: Fcc Declaration Of Conformity
FCC Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
