PIKO ST44 PKP Bedienungsanleitung

Taste /
Funktion / Function / Fonctions / Functie
Key /
Touches /
Toets
F0 Licht vorn ein/aus Directional lighting on / off
F1 Motorsound Motor sound
F2 Horn Horn
F3 Kraftstoffpumpe Fuel feed pump
F4 Führerstandsbeleuchtung FS1/2 Driver Cab lighting FS1/2
F5 Lokführergruß Driver greeting
F6 Maschinenraumbeleuchtung Engine room lighting
F7 Rangiergang 1 Shunting mode 1
F8 Rangiergang 2 Shunting mode 2
F9 Scheibenwischer Windshield wiper
F10 Führerstandstüre auf/zu Driver Cab door open / close
F11 Führerstandsfenster auf/zu Driver Cab window open / close
F12 Maschinenraumtür auf/zu Engine room door open / close
F13 Richtungswender Reverser
F14 Druckluft ablassen Compressed air valve
F15 Kuppeln ab-/ankuppeln Coupling / Uncoupling
F16 Zugbremse anlegen/lösen Train brake release / set brake
F17 Schnellbremsung Emergency brake
F18 Schaffnerpfiff Conductors signal
F19 Lüftergitter Fan grid
F20 Totmannschalter (Sifa) Dead man's switch (Sifa)
F21 Handbremse anlegen/lösen Hand brake release / set brake
F22 Sanden Sanding
F23 Kurvenquietschen ein/aus Curve squeal sound on / off
F24 Schienenstöße ein/aus Rail clank sound on / off
F25 Regel Spitzen Signal PC1 PC1 spezial driving signal
F26 Falsch Fahr Signal PC2 PC2 wrong turn signal
F27 Lautstärkeregelung Volume control
F28 Soundfader (Tunnelmodus) Sound fader (tunnel mode)
Notizen:
PIKO Spielwaren GmbH • Lutherstraße 30
Eclairage avant allumé/éteint Oświetlenie czoła wł./wył.
Sonorisation Dźwięk silnika
Sifflet Syrenka
Pompe à carburant Pompa paliwa
Éclairage cabine FS1/2 Oświetlenie kabiny maszynisty 1/2
Salutation du conducteur Powitanie maszynisty
Éclairage salle des machines Oświetlenie przedziału maszynowego
Vitesse de manœuvres 1 Bieg manewrowy 1
Vitesse de manœuvres 2 Bieg manewrowy 2
L'essuie-vitre Wycieraczki
Porte ouvrir / fermer Drzwi kabiny maszynisty otw./zamkn.
Fenêtre ouvrir / fermer Okno kabiny maszynisty otw./zamkn.
Salle des machines porte Drzwi przedziału maszynowego otw./
ouvrir / fermer zamkn.
Levier d'inversion Nawrotnik
L'air comprimé laissé hors Sprężone powietrze
Dételage-/Accouplement de la rame Dźwięk sprzęgania/rozprzęgania
Déblocage du frein Hamowanie/luzowanie hamulca zespo-
lonego
Le freinage d'urgence Hamowanie szybkie
Sifflet contrôleur Gwizdek konduktora
Ventilateur Żaluzje wentylatora
Dispositif d'homme mort Czuwak
Volant de frein à main Hamulec ręczny zaciągnięty/zwolniony
Sabler Piasecznica
Sifflement en courbes allumé/éteint Zgrzyt kół na łukach wł./wył.
Bruitage voies allumé/éteint Stukot kół na szynach wł./wył.
Signal de pointe standard PC1 Osygnalizowanie czoła pociągu jadącego
w kierunku zasadniczym (Pc1)
Signal de contre sens PC2 Osygnalizowanie czoła pociągu jadącego
w kierunku przeciwnym do zasadniczego
(Pc2)
Réglage automatique de volume Regulacja głośności
Baisse du son (mode tunnel) Wyciszenie dźwięku
96515 Sonneberg • GERMANY

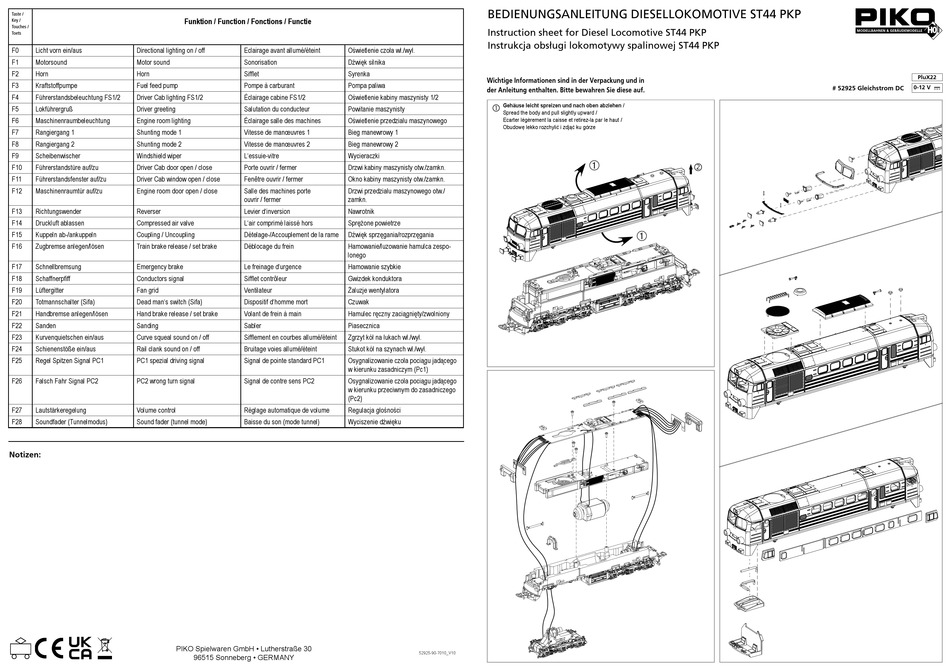

BEDIENUNGSANLEITUNG DIESELLOKOMOTIVE ST44 PKP
Instruction sheet for Diesel Locomotive ST44 PKP
Instrukcja obsługi lokomotywy spalinowej ST44 PKP
Wichtige Informationen sind in der Verpackung und in
der Anleitung enthalten. Bitte bewahren Sie diese auf.
Gehäuse leicht spreizen und nach oben abziehen /

Spread the body and pull slightly upward /
Ecarter légèrement la caisse et retirez-la par le haut /
Obudowę lekko rozchylić i zdjąć ku górze
52925-90-7010_V10
PluX22
# 52925 Gleichstrom DC 0-12 V
