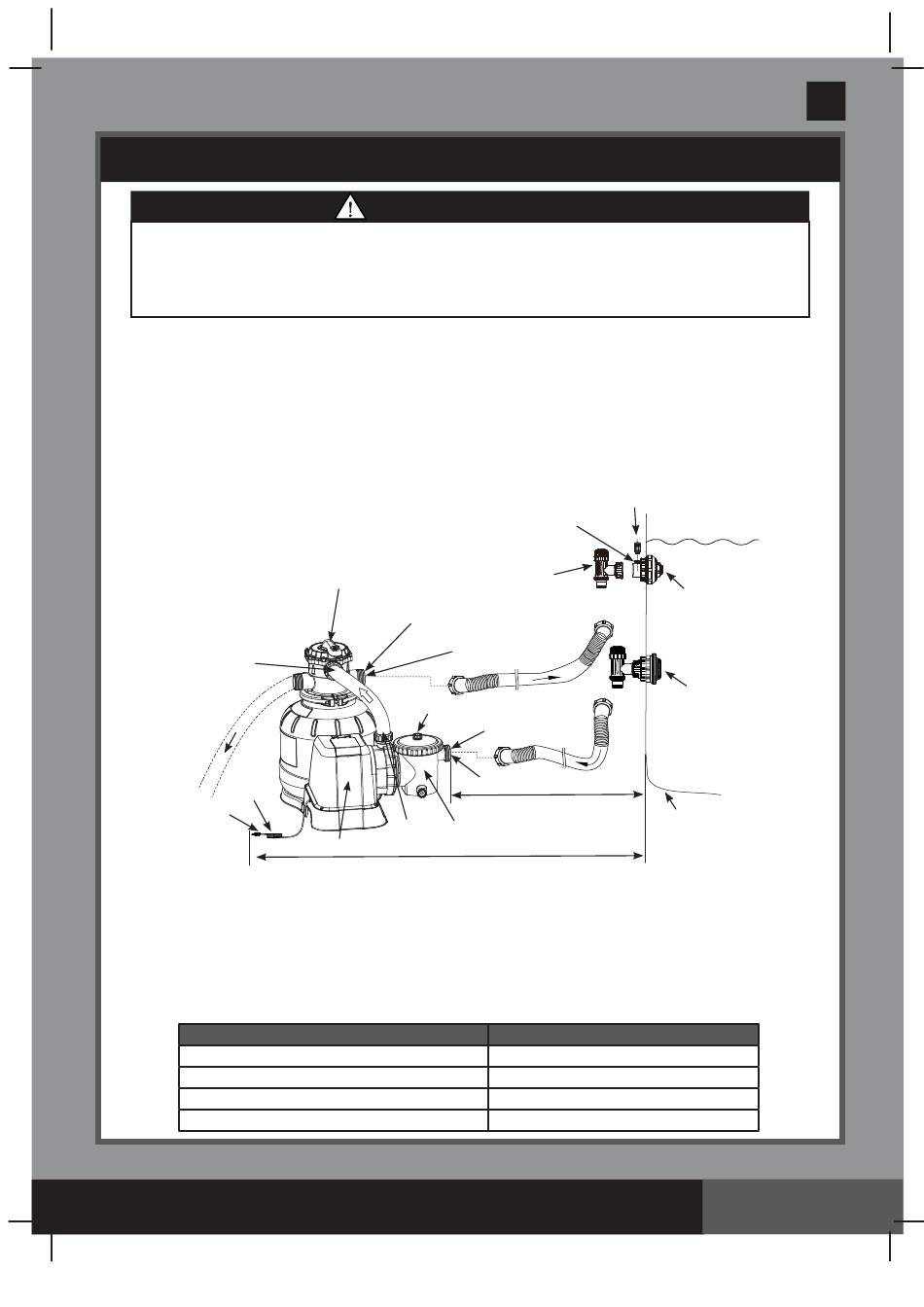

MONTAGE DES VERBINDUNGSSCHLAUCHES
• Produkt in mindestens 3,5 m Entfernung vom Pool aufstellen.
• Die Steckdose muss sich mehr als 4 m vom Pool entfernt auf einer
Mindesthöhe von 1,2 m befinden.
• Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern,
dass Kinder auf die Pumpe klettern, um in den Pool zu gelangen.
Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
1. Verbinden Sie ein Schlauchende (12) mit dem Vorfiltereinlauf und das andere Ende des
Schlauches mit dem unteren Absperrschieber, beim welchem innen im Pool der Siebkorb
angebracht ist. Versichern Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
2. Verbinden Sie den zweiten Schlauch (12) zwischen dem Wasserabfluss des 6-Wege-Ventils
und dem oberen Absperrschieber mit der Einlaufdüse. Versichern Sie sich, dass die
Schlauchschraubmuttern sicher befestigt sind.
3. Die dritte Schlauchverbindungsöffnung (Abwasserabfluss) auf dem 6-Wege-Ventil sollte
mithilfe eines Schlauches oder eines Rohres (nicht mitgeliefert) zu einem geeigneten
Abwasserbecken geleitet werden. Entfernen Sie die Abflussabdeckung bevor Sie den
Abwasserschlauch bzw. das Abwasserrohr anbringen.
4. Die Sandfilteranlage ist nun bereit den Pool zu filtern.
6-WEGE-VENTIL
WASSEREINLAUF
ABLASSEN
STROMZULEITUNG
RCD
Nach Angaben der internationalen Norm IEC 60364-7-702 müssen vom elektrischen Gerät zu
Schwimmbädern und anderen Becken Ausrüstungen folgende Distanzen eingehalten werden:
•
Die Filterpumpe muss mehr als 3,5 m von den Pool Wänden entfernt positioniert werden.
•
Der Netzkabelstecker der Filterpumpe für die 220-240 Volt Stromquelle muss mehr als
4 m von den Pool Wänden entfernt positioniert werden.
Kontaktieren Sie Ihre lokalen Behörden bezüglich der entsprechenden Standards und
Anforderungen zu der „Elektrischen Installation von Schwimmbädern und Beckenausrüstungen".
Die folgende Tabelle dient lediglich als Referenz.
