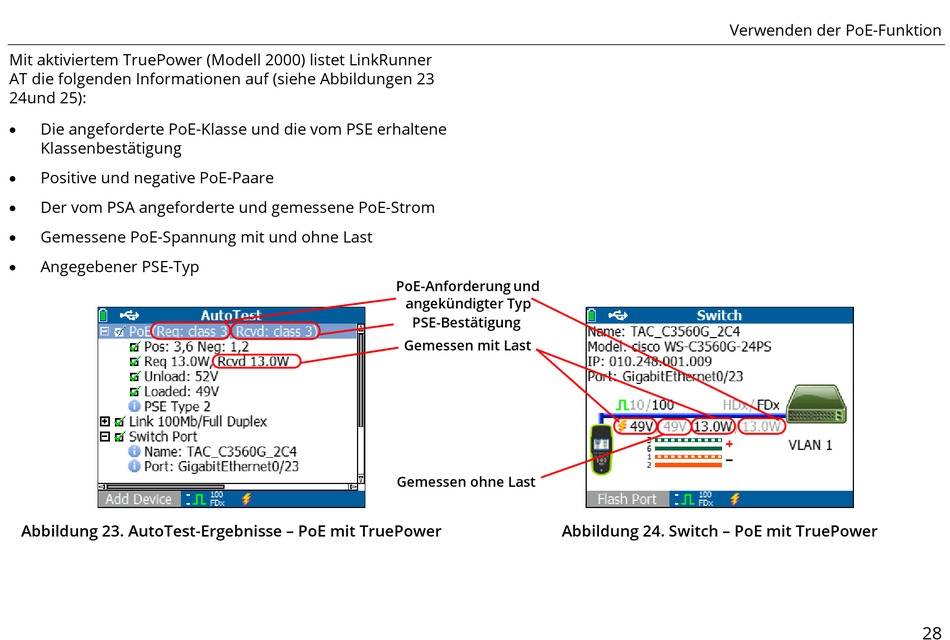

Mit aktiviertem TruePower (Modell 2000) listet LinkRunner
AT die folgenden Informationen auf (siehe Abbildungen 23
24und 25):
Die angeforderte PoE-Klasse und die vom PSE erhaltene

Klassenbestätigung
Positive und negative PoE-Paare

Der vom PSA angeforderte und gemessene PoE-Strom

Gemessene PoE-Spannung mit und ohne Last

Angegebener PSE-Typ

Abbildung 23. AutoTest-Ergebnisse – PoE mit TruePower
PoE-Anforderung und
angekündigter Typ
PSE-Bestätigung
Gemessen mit Last
Gemessen ohne Last
Abbildung 24. Switch – PoE mit TruePower
