Almando Powerlink-Switch Stereo Installationsanleitung Seite 5

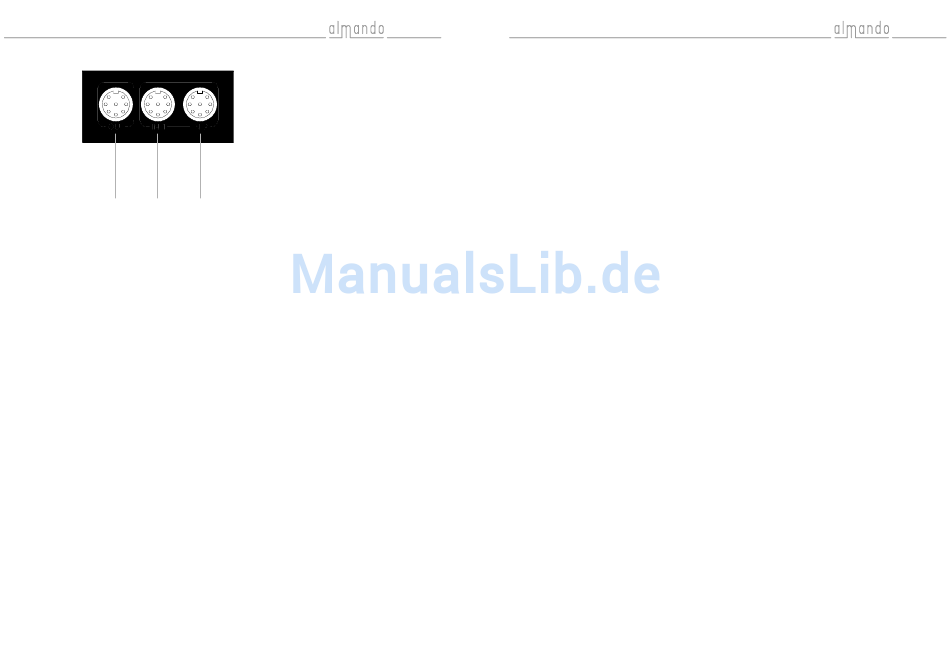

12 Anschlüsse
Front
1 2 3
1 OUTPUT (Powerlink-Ausgang)
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Output L
Pin 4 - Powerlink-Mute Schaltspannung (5 V DC)
Pin 5 - Output R
2 INPUT 1 (Powerlink-Eingang)
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Input L
Pin 4 - Powerlink-Mute Schaltspannung (5 V DC)
Pin 5 - Input R
3 INPUT 2 (Powerlink- bzw. Cinch-Eingang)
8-polige DIN-Buchse
Pin 2 - Masse
Pin 3 - Input L
Pin 4 - Eingang für Schaltspannung/Trigger-Signal (5-16 V DC)
zum Aktivieren von INPUT 2 (z.B. Powerlink-Mute)
Pin 5 - Input R
Ist der DIP-Schalter 2 auf der linken Gehäuseseite auf ON, kann
INPUT 2 auch als zusätzlicher Powerlink-Eingang verwendet wer-
den (automatische Umschaltung für zwei B&O
Ist der DIP-Schalter 2 auf der linken Gehäuseseite auf OFF, ist
die automatische Signalerkennung am INPUT 2 aktiv (intelligente
Schaltung mit ½-2 Minuten Nachlauf, einstellbar).
® Zuspielgeräte).
5 Funktionsweise
5. Automatische Quellenaktivierung an INPUT 2 durch
externe Schaltspannung
Verfügt die angeschlossene Quelle an INPUT 2 selbst über eine
Schaltspannung (z.B. B&O Powerlink, oder Loewe TV mit Schalt-
spannung), dann sollte der DIP-Schalter 2 auf der linken Seite
angeschalten werden. Diese Art der Quellenaktivierung ist der
sonst üblicherweise verwendeten Signalerkennung vorzuziehen.
Ist an INPUT 2 keine Quelle angeschlossen, dann sollte diese
Trigger-Funktion ebenfalls aktiviert werden.
