Funktionsweise

WICHTIG Folgende Funktionen des almando Powerlink-Switch sind
allgemein gültig und werden bei den gezeigten Anwendungs-
beispiele auf den nachfolgenden Seiten nicht mehr gesondert
beschieben:
1. Welche Quellen können angeschlossen werden
An INPUT 1 und 2 (DIN 8pol) können diverse Stereo-Audioquellen
angeschlossen werden, die über einen Lautstärke geregelten
Ausgang verfügen (z.B. B&O Geräte, Apple Airport Express,
SONOS CONNECT, Loewe Fernseher, MP3-Player, DVB-Receiver,
etc.). Cinch-Ausgänge von TV-Geräten asiatischer Hersteller
(Samsung, LG, etc.) können in der Regel nicht verwendet, da
dieser Audioanschluss meist NICHT Lautstärke-geregelt ist, so-
mit würde immer die volle Lautstärke an den B&O Lautsprechern
anliegen. Alternativ kann aber meist der Kopfhörer-Ausgang ver-
wendet werden - dieser ist fast immer Lautstärke-geregelt.
2. 100% normgerechtes B&O Powerlink-Signal
Powerlink-Signale angeschlossener B&O Quellen werden einfach
durchgeschleift. Alle anderen Audio-Signale werden in ein 100%
normgerechtes B&O Powerlink-Signale einschließlich der für die
B&O Lautsprecher erforderlichen Schaltspannung konvertiert.
3. Automatische Quellenverwaltung mit Vorrangschaltung
Der almando Powerlink-Switch ist nicht nur ein Powerlink-
Konverter sondern auch eine automatische Quellenverwaltung.
Sie benötigen zum Bedienen eines der angeschlossenen Geräte
daher auch nur die jeweilige Fernbedienung und können auch auf
diese Weise die Lautstärke regeln. Die angeschlossenen Quellen
haben unterschiedliche Prioritäten - es gilt: Sind beide Quellen
aktiv, hat immer die Quelle an INPUT 1 Vorrang - INPUT 2 wird
dann stumm geschaltet und ist nicht zu hören.
4. Automatische Quellenaktivierung an INPUT 2 durch
Signalerkennung
Sobald ein Signal anliegt wird es vom almando Powerlink-
Switch erkannt und in Powerlink-Signal mit Schaltspannung
konvertiert. Wenn die Quelle kein Signal mehr liefert (z.B. wenn
sie auf stumm oder ausgeschaltet ist), sorgt eine intelligente
Schaltung für einen Nachlauf von etwa ½-2 Minuten (einstellbar).
Erst dann wird das Powerlink-Signal abgeschaltet und die B&O
Lautsprecher gehen in Standby. Dies ist nötig z.B. für längere
Sprechpausen bei Hörbüchern bzw. gibt Ihnen Zeit, in Ihrem Mu-
sikarchiv die nächsten Lieder für die Wiedergabe auszusuchen.

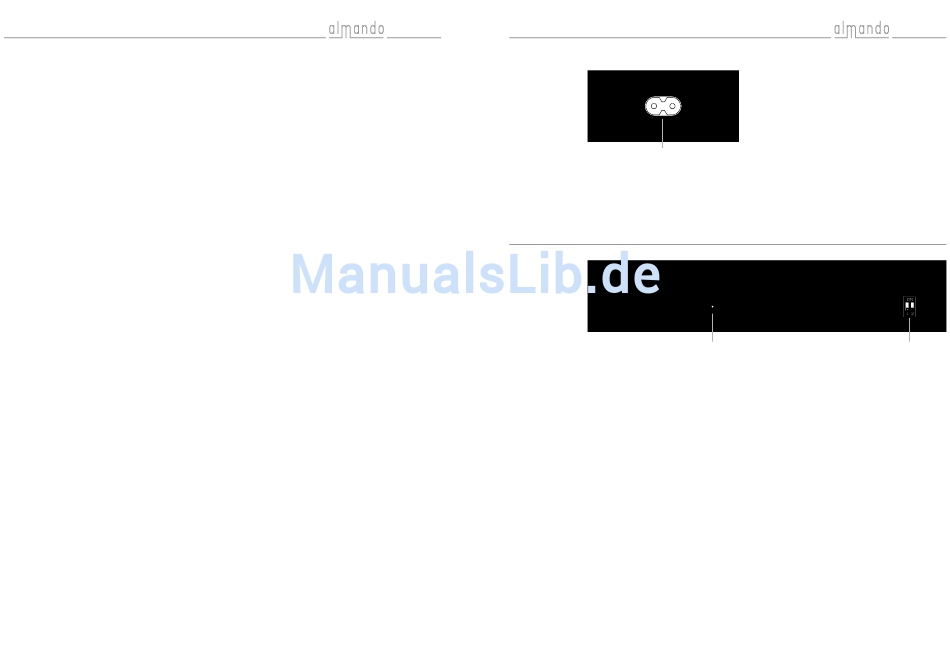

13 Anschlüsse
Rück-
seite
4 Netzanschluss
Euro-Netzbuchse mit beiliegendem Netzkabel mit der
Steckdose verbinden. ACHTUNG: Zuvor sollten alle anderen
Kabel bereits angeschlossen sein!
linke
Seite
5
POWER-LED
Leuchtdiode zur Anzeige der Stromversorgung
6
DIP-Schalter
DIP 1 - ON (oben)
DIP 2 - ON (oben)
DIP 2 - OFF (unten) INPUT 2 mit autom. Signalerkennung
®
4
5
Brücken von PIN 2 und 7 der ange-
schlossenen B&O Lautsprecher (optional
zum Beseitigen von Störgeräuschen bei
bestimmten, älteren B&O Systemen)
INPUT 2 mit ext. Schaltspannung 5-16V
(z.B. Powerlink-Mute)
6
