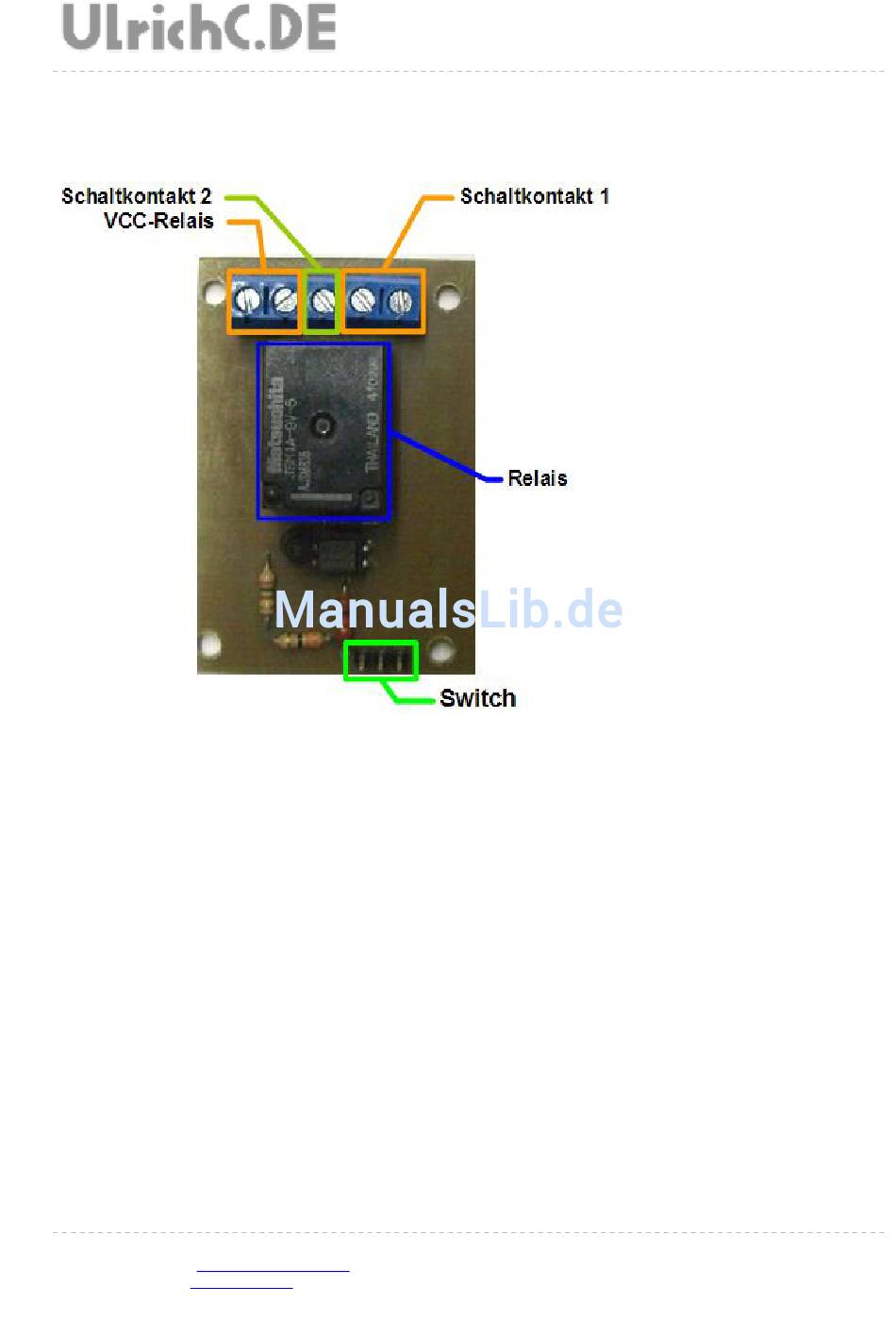

Schaltung
Die Darstellung der Schaltung zeigt alle Anschluss- und damit verbundenen
Funktionsmöglichkeiten der Schaltung.
Abbildung kann vom Original abweichen.
Relais
Das Standard-Relais im Print-Format, also fest auf der Platine aufgelötet, übernimmt den
Schaltvorgang.
VCC-Relais – Schaltspannung Relais
An der Anschlussklemme wird die Schaltspannung, entsprechend dem Relais,
angeschlossen.
Switch
Der Schaltanschluss wird direkt an CU-R-CONTROL² angeschlossen. Die Anschlusse
lauten, entsprechend der Abbildung von rechts nach links, Logik, VCC und GND.
Schaltkontakt 1
An der Schraubklemme für den Schaltanschluss wird der Verbraucher Angeschlossen und
geschalten. Der Anschluss entspricht elektrisch einem gewöhnlichen Schalter, der je nach
Schaltstellung geschlossen oder geöffnet ist.
