- Seite 1 Seite 1 von 18 CU-R-CONTROL² AddOn IO-Relais Dokumentation zur Schaltung Autor: Christian Ulrich Datum: 06.02.2010 Version: 1.00 UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de...
-
Seite 2: Inhaltsverzeichnis
Standardanschluss Kleine Bauform Direkte Programmierung Geschützte Schaltung Erweiterbare Schaltung Schaltung Relais VCC-Relais – Schaltspannung Relais Switch Schaltkontakt 1 Schaltkontakt 2 Anschlüsse Schaltanschluss Software Programmierbeispiele Anwendungsbeispiele Schaltplan Layout Bauteile und Bestückungsliste Haftung, EMV-Konformität Sicherheitshinweise Betriebsbedingungen UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 3: Historie
Seite 3 von 18 Historie Erstellt: am 06.02.2010 von Christian Ulrich UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 4: Einleitung
AddOns und Erweiterungen. Für jedes AddOn sowie jede Schaltung oder Erweiterung zu CU-R-CONTROL² gibt es solch eine Dokumentation. Die Aufzeichnungen werden von Zeit zu Zeit ergänzt und sind bei http://www.ulrichc.de/ in den jeweils letzten und aktuellsten Ausgaben, nebst weiteren Downloads zur Schaltung, zu finden. -

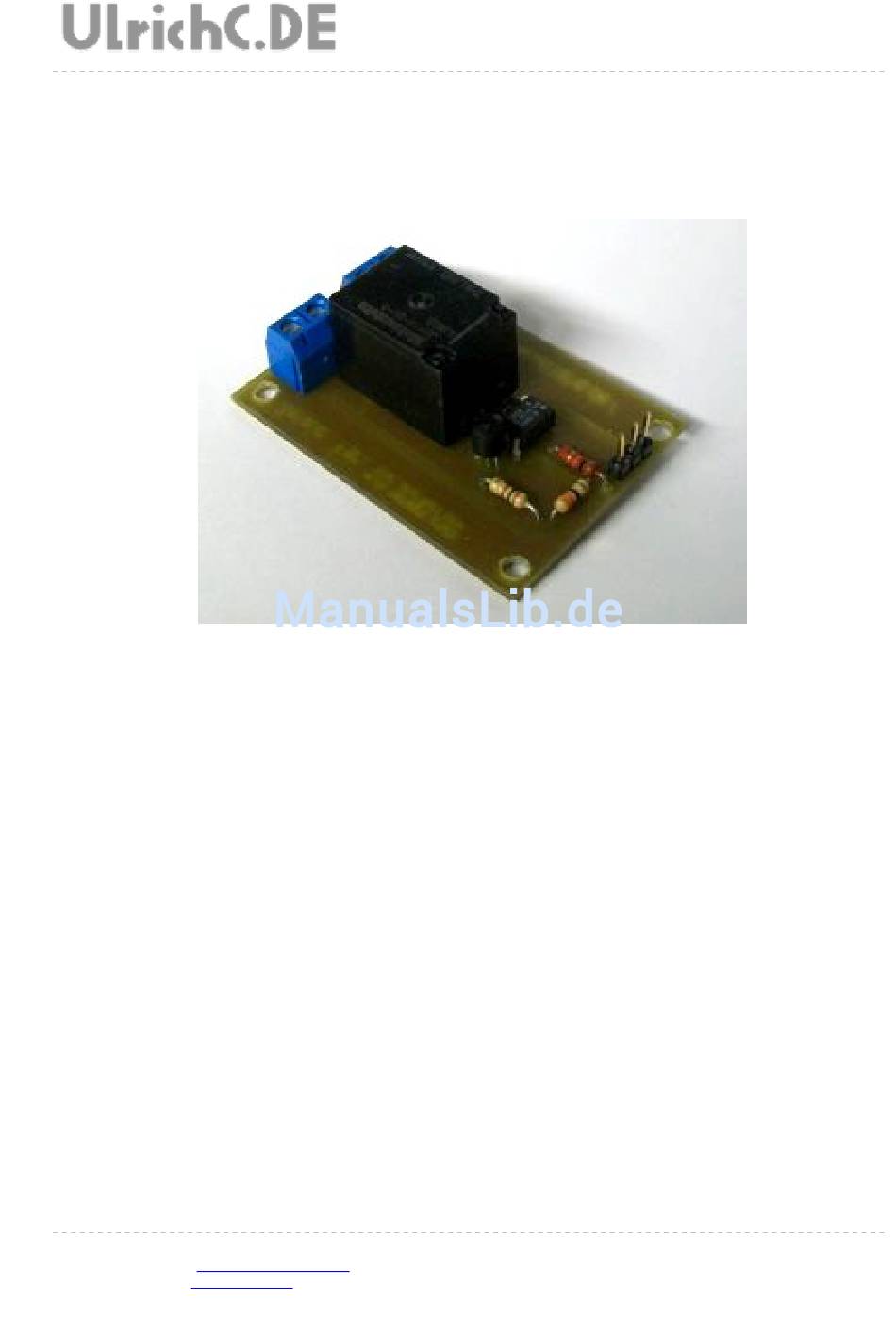

Seite 5: Beschreibung
Öffner- und Schließ Relais können Motoren, Lampen, Heizungen und vieles mehr geschalten werden. Technische Daten Betriebsspannung: 5 Volt Steuerspannung Schaltspannung: 12 Volt Verbraucher Spannung: 0 bis 24 Volt Stromaufnahme: ca. 80 mA Abmessungen: 40 x 60 X 20 mm UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 6: Features
Die Ansteuerung der Relais via Optokoppler und PNP-Transistor galvanisch vom Mikrokontroller getrennt. Erweiterbare Schaltung Das Relais bzw. die Schaltung sind kann mehr als 20 mal an der Hauptsteuerung des CU- R-CONTROL² verwendet werden. Dies ermöglicht den Aufbau von umfangreichen Steuerungen. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 7: Schaltung
Abbildung von rechts nach links, Logik, VCC und GND. Schaltkontakt 1 An der Schraubklemme für den Schaltanschluss wird der Verbraucher Angeschlossen und geschalten. Der Anschluss entspricht elektrisch einem gewöhnlichen Schalter, der je nach Schaltstellung geschlossen oder geöffnet ist. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 8: Schaltkontakt 2
Seite 8 von 18 Schaltkontakt 2 Die zweite Anschlussklemme des Relais wird benötigt wenn ein Wechsel-Relais eingelötet ist. Dann ist der Schaltkontakt 1 != Schaltkontakt 2 beschalten. Also einer offen und der Andere geschlossen. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 9: Anschlüsse
Der dreipolige Schaltanschluss dient zum Anschluss an einen Digital-Pin (I/O) des CU-R-CONTROL² oder einer entsprechenden Mikrokontroller- Steuerung. PIN Nr. Funktion CTRL-PIN/PORT Pin 1 Logik beliebig Pin 2 5 Volt Wird nicht benötigt. Pin 3 UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 10: Software
Seite 10 von 18 Software Die Steuerung kann standardmäßig über Mikrokontroller als Output angesprochen und geschalten werden. Programmierbeispiele Bei http://www.ulrichc.de/, also der Webseite zu diesem AddOn, zu CU-R-CONTROL² finden sich Programmierbeispiele zur Ansteuerung dieser Schaltung. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL :... -
Seite 11: Anwendungsbeispiele
Seite 11 von 18 Anwendungsbeispiele UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... - Seite 12 Seite 12 von 18 UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de...
-
Seite 13: Schaltplan
Seite 13 von 18 Schaltplan Der Schaltplan wurde als Vorstufe zum Layoutentwurf erstellt. Die abstrahierte Darstellung zeigt alle Funktionen und Anschlüsse der Schaltung. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... - Seite 14 Seite 14 von 18 UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de...
-
Seite 15: Layout
Seite 15 von 18 Layout Das Layout zu dieser Schaltung wurde bei http://www.ulrichc.de/ als Download bereitgestellt. Bauteile und Bestückungsliste Die Bauteil und Bestückungsliste zu dieser Schaltung wurde bei http://www.ulrichc.de/ Download bereitgestellt. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de... -
Seite 16: Haftung, Emv-Konformität
Alle Teile der Schaltung wurden sorgfältig geprüft und getestet. Trotzdem kann UlrichC.de keine Garantie dafür übernehmen, daß alles einwandfrei funktioniert. Insbesondere übernimmt UlrichC.de keine Haftung für Schäden, die durch Nachbau, Inbetriebnahme etc. der hier vorgestellten Schaltungen entstehen. Die Schaltung ist für den Einbau in Geräte oder Gehäuse konzipiert. Als OEM-Produkt ist die Schaltung für die Weiterverarbeitung durch Handwerk, Industrie und andere EMV-fachkundige Betriebe bestimmt. -
Seite 17: Betriebsbedingungen
Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom Elektrofachmann durchgeführt werden! - Bitte beachten Sie, dass Bedien- und Anschlussfehler außerhalb unseres Einflussbereiches liegen. Verständlicherweise können wir für Schäden, die daraus entstehen, keinerlei Haftung übernehmen. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL :... - Seite 18 Seite 18 von 18 Dieses Dokument gehört zum Projekt CU-R-CONTROL² von UlrichC.DE. Weitere Informationen, Dokumente sowie Bilder zum Projekt sind auf der Internetpräsenz http://www.ulrichc.de/ zum Download bereitgestellt. UlrichC.DE INTERNET: http://www.ulrichc.de/ E-MAIL : info@ulrichc.de...
