Installera PMK utan Back Can
1. Montera PMK med monteringsfästena fästa på PMK-ramen. (Se fig. 4 på
sidan 11).
2. Håll PMK-enheten på bjälkarna med ramens cirkulära läpp pekande in
i rummet.
3. Se till att PMK-enheten är centrerad, lodrät och plan. Fäst den på bjälkarna
med fyra träskruvar.
4. Kör högtalarkabeln till den här platsen (Bild 8). Lämna tillräckligt med slack
för att skapa anslutningar när den tiden kommer. Fäst högtalarkabeln för
att förhindra att den rör sig och skramlar i drift. Se till att högtalarkabeln
inte kommer i kontakt med spikar eller skruvar som kan skada den
elektriska isoleringen.
Installera gips
1. Installation av gips runt PMK-platsen är bäst att ordna så att det inte finns
några gipsfogar i anslutning till PMK (fig. 9).
2. Använd PMK-bländaren som en guide om du vill klippa gipsöppningen före
installationen. Steg 5 nedan beskriver kapning efter installationen. Använd
vilken metod du föredrar.
3. Använd lim på väggbultarna och framsidan på baksidan (om den används)
och installera gipsväggen med gipsskruvar som är ungefär 8 till 10 tum
från varandra. Detta hjälper till att förhindra skramling av väggar och
gipsrörelser och ljud under drift. Om högtalaren installeras på en innervägg
kan lim och extra skruvar också läggas till gipsväggen som används i
rummet bakom högtalaren.
4. Obs: Innan du lägger till några gipsskruvar där metallbaksidan är installerad,
borra små pilothål i baksidans metall.
5. Efter installationen av gipsväggarna, klipp ut hålet i gipsväggen försiktigt
med en lämplig handverktyg med hjälp av PMK: s inre öppning som en guide
(bild 10 och 11). Var noga med att inte klippa högtalarkablarna eller skära i
akustiskt skum i baksidan. Se till att gipsöppningen inte är större än insidan
av PMK-ramen. Ta bort damm eller skräp från baksidan.
6. Snabbstartguiden för PCI- och QCI-takhögtalare innehåller procedurer för
installation av högtalarna i väggöppningarna.

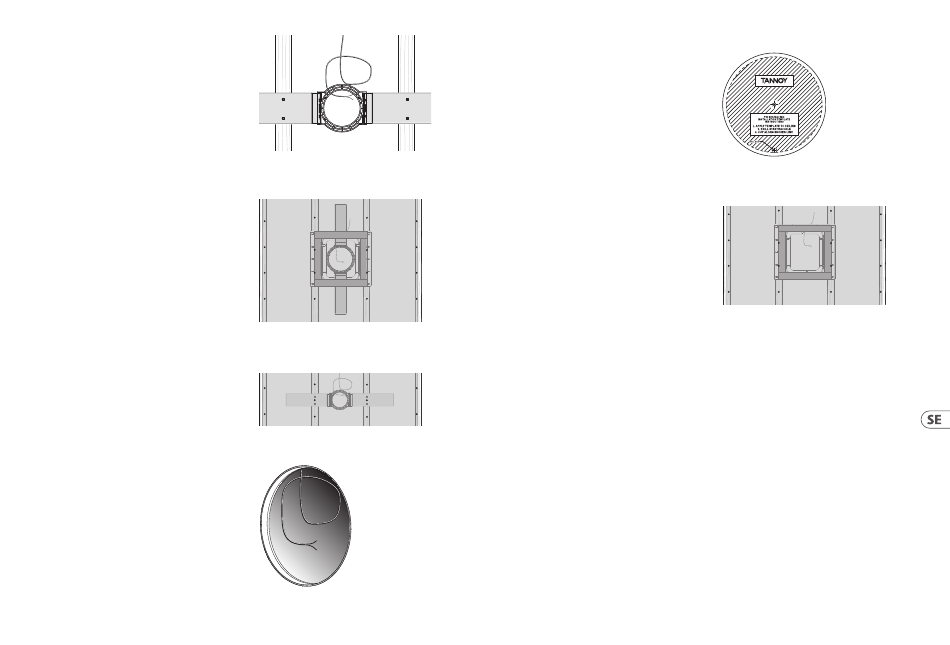

Fig 8. PMK fäst vid takbjälkar eller väggbultar (PMK 3 visas)
Fig. 9. Gipsskruvar, PMK 6 med ryggburk
Fig. 10. Gipsskruvar, PMK 3 utan ryggdäck
Fig 11. Utskärning av gips (med PMK)
Utskärningsprocedur utan PMK
Om du använder den bakre burken, men inte PMK-förmonteringssatsen, följ
sedan denna procedur nedan för att klippa ut gipsväggen.
Cirkulära utskärningsmallar levereras med högtalarna och fungerar som en guide
för att klippa ut det rätt stora hålet i väggen (fig. 12).
Följ stegen nedan i den ordning de presenteras. Läs alla instruktioner innan
du börjar.
1. Lägg ihop den medföljande mallen i gipsväggen, placerad precis på mitten
av ryggburken, i positionen på baksidan.
2. Klipp försiktigt ut ett hål i gipsen med hjälp av mallen med en lämplig
handverktyg. Var försiktig så att du inte skadar den bakre burken, dess
akustiska skum eller högtalarkablarna. Ta bort damm och skräp från hålet.
3. Snabbstartguiderna för PCI- och QCI-takhögtalare inkluderar procedurer för
att installera högtalarna i bländaren.
Quick Start Guide
Fig. 12. Dimensioner för utskärning av gips
(PCI/QCI 8 visas)
Fig. 13. Baksida utan PMK
